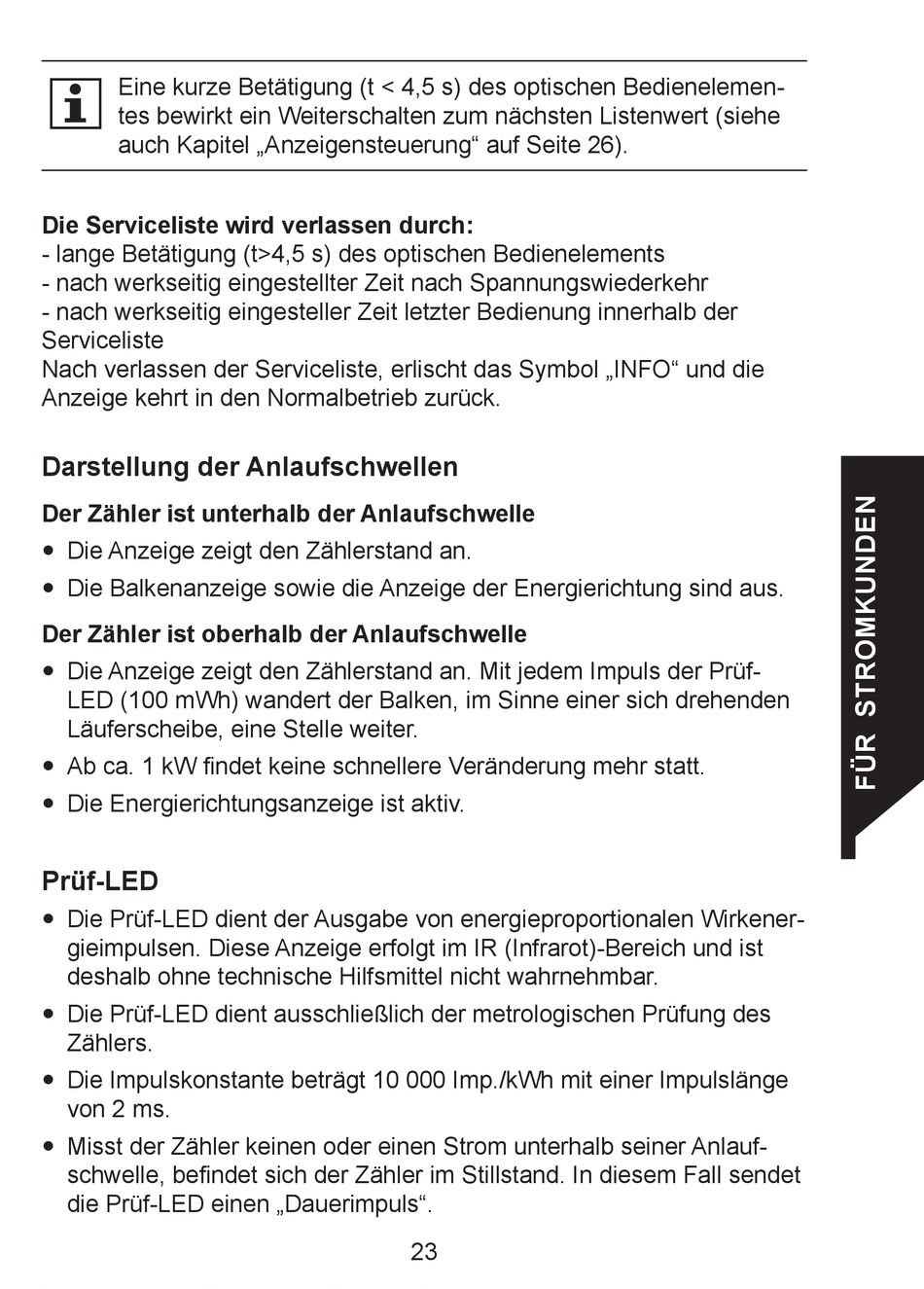

Eine kurze Betätigung (t < 4,5 s) des optischen Bedienelemen-
tes bewirkt ein Weiterschalten zum nächsten Listenwert (siehe
auch Kapitel „Anzeigensteuerung" auf Seite 26).
Die Serviceliste wird verlassen durch:
- lange Betätigung (t>4,5 s) des optischen Bedienelements
- nach werkseitig eingestellter Zeit nach Spannungswiederkehr
- nach werkseitig eingesteller Zeit letzter Bedienung innerhalb der
Serviceliste
Nach verlassen der Serviceliste, erlischt das Symbol „INFO" und die
Anzeige kehrt in den Normalbetrieb zurück.

Darstellung der Anlaufschwellen

Der Zähler ist unterhalb der Anlaufschwelle
y Die Anzeige zeigt den Zählerstand an.
y Die Balkenanzeige sowie die Anzeige der Energierichtung sind aus.
Der Zähler ist oberhalb der Anlaufschwelle
y Die Anzeige zeigt den Zählerstand an. Mit jedem Impuls der Prüf-
LED (100 mWh) wandert der Balken, im Sinne einer sich drehenden
Läuferscheibe, eine Stelle weiter.
y Ab ca. 1 kW findet keine schnellere Veränderung mehr statt.
y Die Energierichtungsanzeige ist aktiv.
Prüf-LED
y Die Prüf-LED dient der Ausgabe von energieproportionalen Wirkener-
gieimpulsen. Diese Anzeige erfolgt im IR (Infrarot)-Bereich und ist
deshalb ohne technische Hilfsmittel nicht wahrnehmbar.
y Die Prüf-LED dient ausschließlich der metrologischen Prüfung des
Zählers.
y Die Impulskonstante beträgt 10 000 Imp./kWh mit einer Impulslänge
von 2 ms.
y Misst der Zähler keinen oder einen Strom unterhalb seiner Anlauf-
schwelle, befindet sich der Zähler im Stillstand. In diesem Fall sendet
die Prüf-LED einen „Dauerimpuls".
23
