EMH metering mMe4.0 Gebrauchsanleitung Seite 9

Anzeige

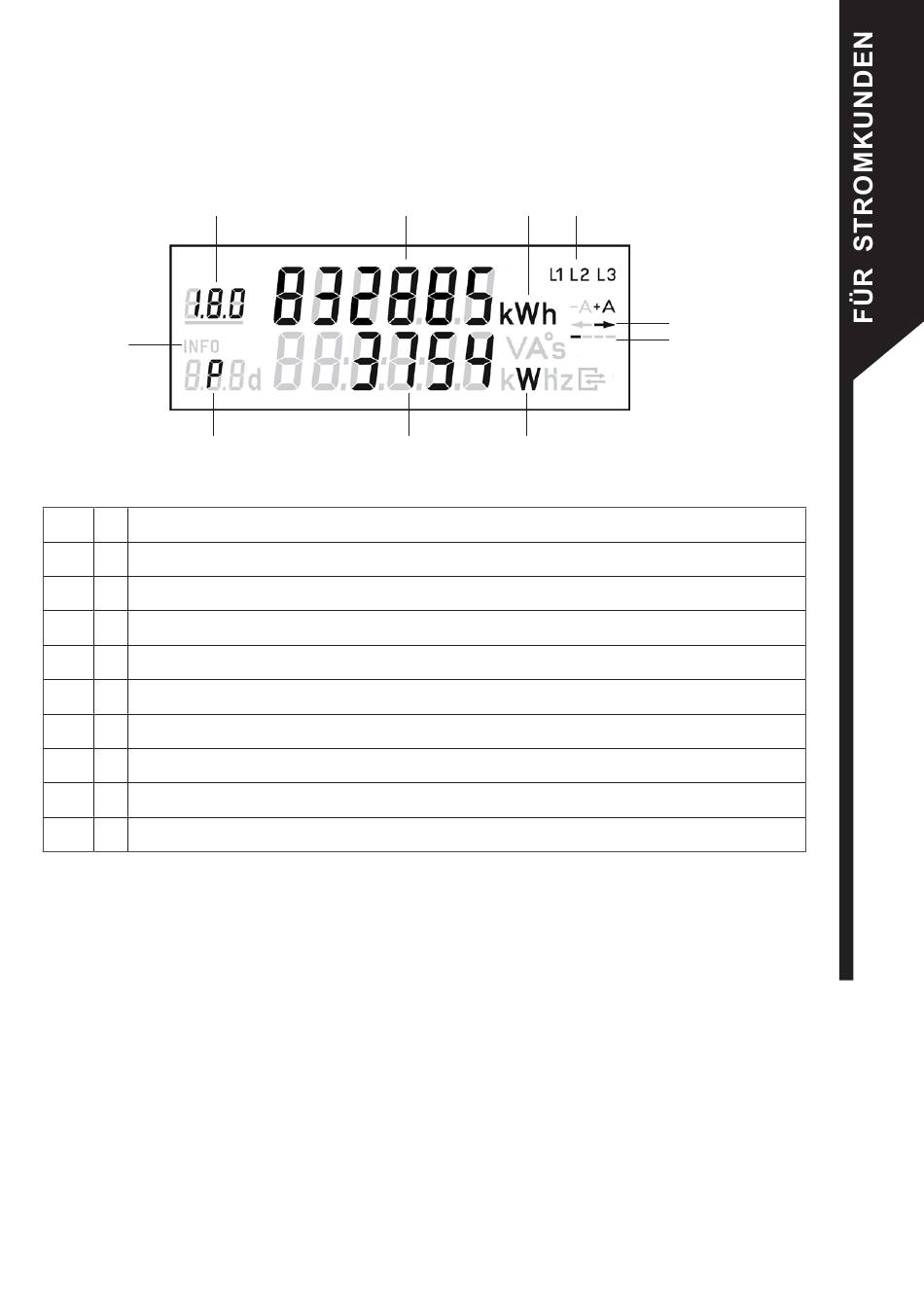

Bei der Flüssigkristallanzeige (LCD) handelt es sich um eine
2 x 6-stellige 7 Segmentanzeige mit folgendem Aufbau:
1
10
9
1 A Anzeige des OBIS-Codes
2 A Wertebereich
3 A Einheit des angezeigten Wertes
4 S Phasenanzeige
5 S Anzeige der Energierichtung
6 S Balkenanzeige als Ersatz für die sich drehende Läuferscheibe
7 I Einheit des angezeigten Wertes
8 I Wertebereich
9 I Kennzeichnung der angezeigten Werte
10 S Kennzeichnung der aktiven Service-Anzeige in der 2. Zeile
A = Abrechnungsrelevante Daten
S = Statusinformation
I = Informationsanzeige
2 3 4
8 7
9
5
6
