EMH metering mMe4.0 Gebrauchsanleitung Seite 16

Klemmenblock
Ansicht von Unten:
Ansicht von Vorn:

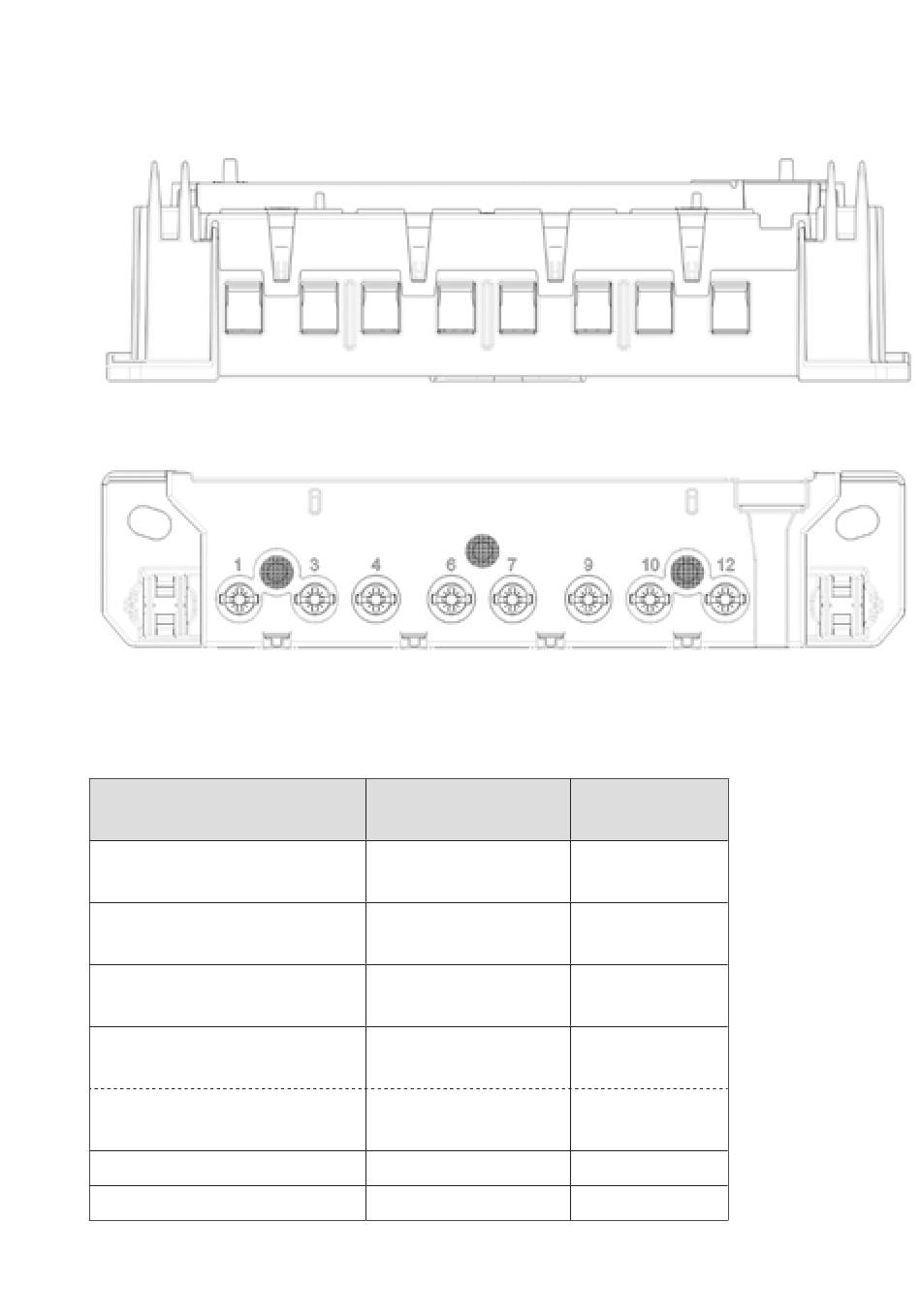

Abbildung: Klemmenblock
Klemmenabmessungen
B x H oder d (mm)
Minimale Anschluss-
querschnitte (mm²)
Maximale Anschluss-
querschnitte (mm²) *
Minimale
Drehmomente (Nm)
Maximale
Drehmomente (Nm)
Schraubenkopf
Gewindegröße
*) Bemessungsanschlussvermögen nach DIN EN 60999-1
Stromklemmen
1, 3, 4, 6, 7, 9
7,3 x 9,7
1,5
25,0
3,5
5,0
Schlitz + PZ2
M8
16
N-Klemmen
10, 12
7,3 x 9,7
1,5
25,0
3,5
5,0
Schlitz + PZ2
M8
