Gerätebeschreibung
14
3.5 Gehäuse-, Anzeige- und Bedienelemente
3.5.1 Übersicht der Gehäuse-, Anzeige- und Bedienelemente
Vorderansicht
1 2 3 4 5 6 7 8
Nr. Bezeichnung
(1) Leistungsschild
(2) Anzeige
(3) Prüf-LED
(4) Optisches Bedienelement
(5) 1. optische Datenschnittstelle
(INFO-, Kundenschnittstelle)
(6) Bereich für nationales Prüfsiegel
(z. B. Nacheichung)
(7) Plombieröse
(8) Plombierstift
(9) Bereich für Messwandlerschild
(10) Haltekralle
(11) Austritt der Verschiebesperre
(12) Kontaktmesser
(13) 2. optische Datenschnittstelle
(LMN)

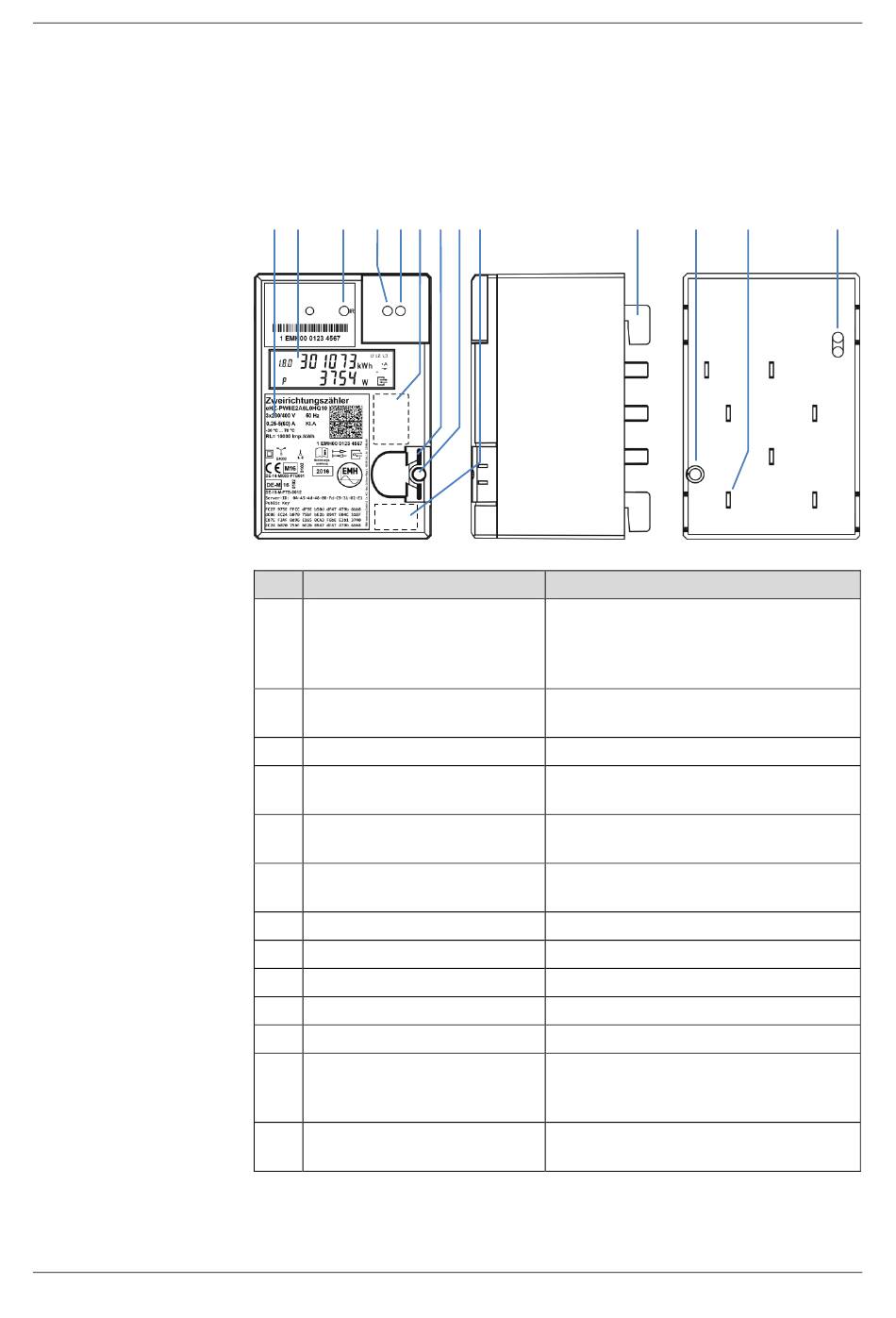

Abbildung 2: Gehäuse-, Anzeige- und Bedienelemente
Seitenansicht von rechts
9 10
Funktion
Angaben zur Identifikation des Zählers,
Public Key, Zulassungszeichen sowie
technische Spezifikationen, Erläuterungen
und Hinweise
Anzeige von Messwerten, Zählerständen
und Statusinformationen
Prüfzwecke
PIN-Eingabe und Aufruf/Nullstellung der
Kundeninformationen, historischen Werte
zur Datenausgabe vom Zähler z. B. zu
einem Auslesegerät (unidirektional)
Eichung des Zählers
Anbringen einer Plombierung
Verschiebesperre
Angaben zum Wandlerverhältnis
zur Montage auf dem Zählersteckplatz
Plombierung
elektrische Schnittstelle zwischen Zähler
und Adapter, zur Strom- und
Spannungsübertragung an den Zähler
Kommunikationsschnittstelle (bidirektional)
eHZ Generation P
Rückansicht
11 12 13
