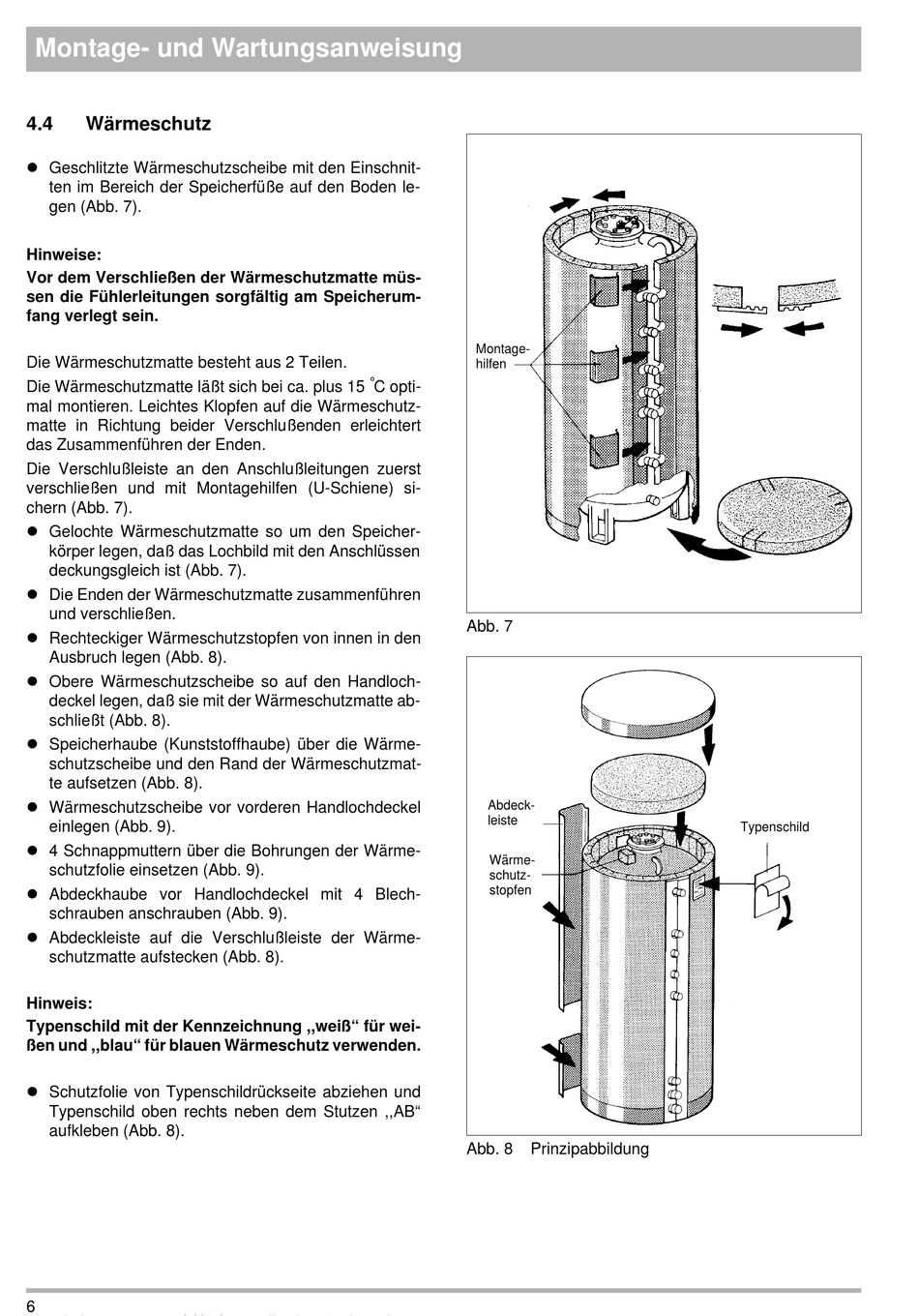

Montage- und Wartungsanweisung
4.4
Wärmeschutz
l Geschlitzte Wärmeschutzscheibe mit den Einschnit-
ten im Bereich der Speicherfüße auf den Boden le-
gen (Abb. 7).
Hinweise:
Vor dem Verschließen der Wärmeschutzmatte müs-
sen die Fühlerleitungen sorgfältig am Speicherum-
fang verlegt sein.
Die Wärmeschutzmatte besteht aus 2 Teilen.
Die Wärmeschutzmatte läßt sich bei ca. plus 15
mal montieren. Leichtes Klopfen auf die Wärmeschutz-
matte in Richtung beider Verschlußenden erleichtert
das Zusammenführen der Enden.
Die Verschlußleiste an den Anschlußleitungen zuerst
verschließen und mit Montagehilfen (U-Schiene) si-
chern (Abb. 7).
l Gelochte Wärmeschutzmatte so um den Speicher-
körper legen, daß das Lochbild mit den Anschlüssen
deckungsgleich ist (Abb. 7).
l Die Enden der Wärmeschutzmatte zusammenführen
und verschließen.
l Rechteckiger Wärmeschutzstopfen von innen in den
Ausbruch legen (Abb. 8).
l Obere Wärmeschutzscheibe so auf den Handloch-
deckel legen, daß sie mit der Wärmeschutzmatte ab-
schließt (Abb. 8).
l Speicherhaube (Kunststoffhaube) über die Wärme-
schutzscheibe und den Rand der Wärmeschutzmat-
te aufsetzen (Abb. 8).
l Wärmeschutzscheibe vor vorderen Handlochdeckel
einlegen (Abb. 9).
l 4 Schnappmuttern über die Bohrungen der Wärme-
schutzfolie einsetzen (Abb. 9).
l Abdeckhaube vor Handlochdeckel mit 4 Blech-
schrauben anschrauben (Abb. 9).
l Abdeckleiste auf die Verschlußleiste der Wärme-
schutzmatte aufstecken (Abb. 8).
Hinweis:
Typenschild mit der Kennzeichnung ,,weiß" für wei-
ßen und ,,blau" für blauen Wärmeschutz verwenden.
l Schutzfolie von Typenschildrückseite abziehen und
Typenschild oben rechts neben dem Stutzen ,,AB"
aufkleben (Abb. 8).
6
Montage-
hilfen
°
C opti-
Abb. 7
Abdeck-
leiste
Wärme-
schutz-
stopfen
Abb. 8
Prinzipabbildung
Typenschild
