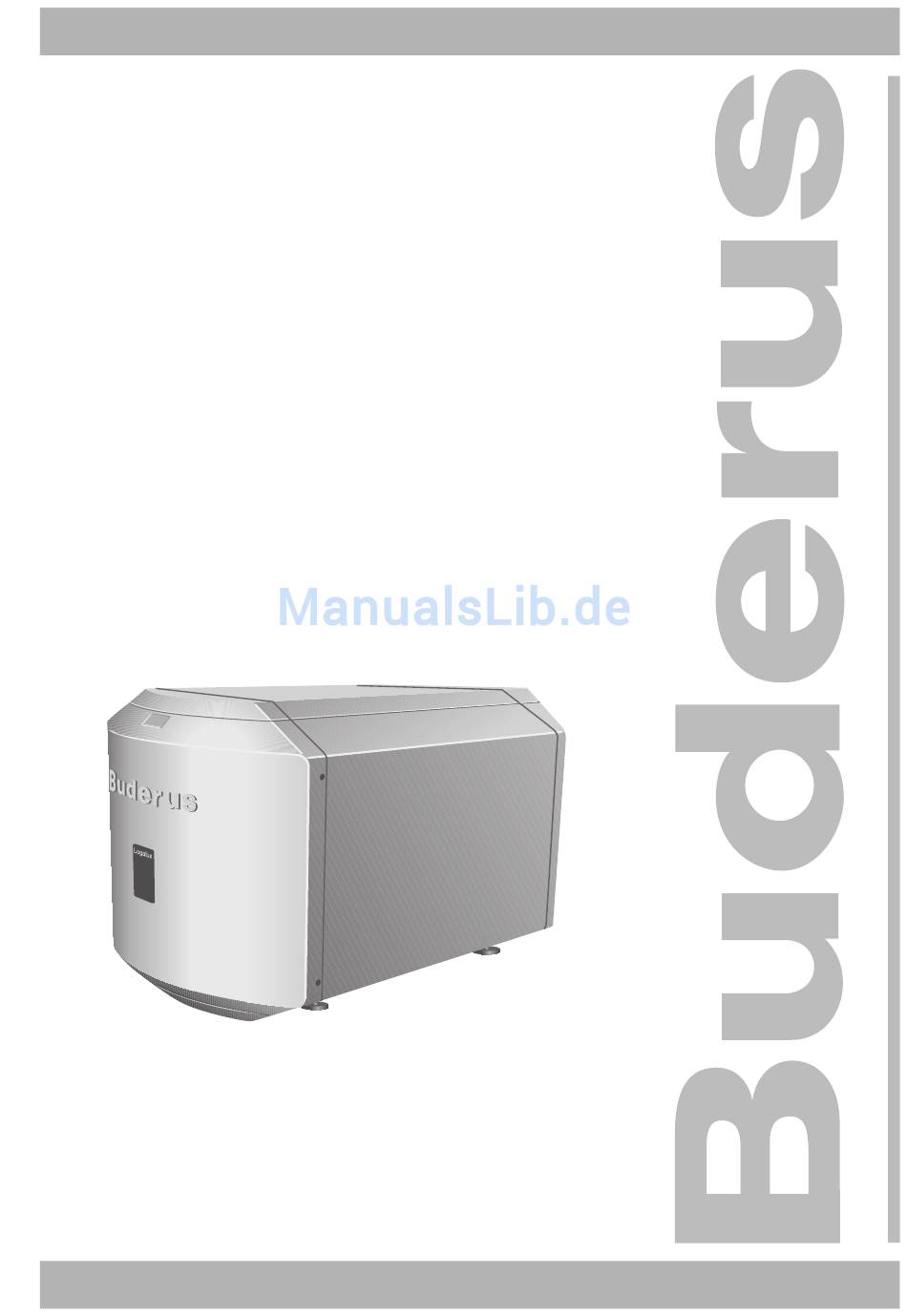

- Seite 1 7 747 001 878 – 09/2006 DE/CH/AT Für das Fachhandwerk Montage- und Wartungsanleitung Speicher-Wassererwärmer Logalux LT135/1 – LT300/1 Bitte vor Montage und Wartung sorgfältig lesen...
-
Seite 2: Inhaltsverzeichnis
....... . . 18 8.5 Warmwasserspeicher nach Reinigung wieder in Betrieb nehmen ... . 19 Änderungen aufgrund technischer Verbesserungen vorbehalten! Montage- und Wartungsanleitung Speicher-Wassererwärmer Logalux LT135/1 – LT300/1 • Ausgabe 09/2006... -
Seite 3: Allgemeines
Buderus-Niederlassung anfordern. ANWENDERHINWEIS Beachten Sie für die Montage und den Betrieb der Heizungsanlage die landes- spezifischen Normen und Richtlinien! Änderungen aufgrund technischer Verbesserungen vorbehalten! Montage- und Wartungsanleitung Speicher-Wassererwärmer Logalux LT135/1 – LT300/1 • Ausgabe 09/2006... -
Seite 4: Werkzeuge, Materialien Und Hilfsmittel
Sie die Standardwerkzeuge aus dem Bereich Gas- und Wasserinstallation. Darüber hinaus sind zweckmäßig: – Buderus Kesselkuli oder Sackkarre mit Spanngurt – Buderus Transportnetz – Nass-/Trockensauger für die Reinigung Änderungen aufgrund technischer Verbesserungen vorbehalten! Montage- und Wartungsanleitung Speicher-Wassererwärmer Logalux LT135/1 – LT300/1 • Ausgabe 09/2006... -
Seite 5: Sicherheit
Gerätenutzung und -einstellung Ein Warmwasserspeicher, der ausgetauscht werden sowie sonstige nützliche Informationen. soll, ist durch eine autorisierte Stelle umweltgerecht zu entsorgen. Änderungen aufgrund technischer Verbesserungen vorbehalten! Montage- und Wartungsanleitung Speicher-Wassererwärmer Logalux LT135/1 – LT300/1 • Ausgabe 09/2006... -
Seite 6: Produktbeschreibung
Pos. 6: Wärmeschutzelement – Glattrohr-Wärmetauscher Der Glattrohr-Wärmetauscher überträgt die Energie aus dem Heizungswasser an das Trinkwasser im Speicherbehälter. Der Speicherinhalt wird gleich- mäßig temperiert. Änderungen aufgrund technischer Verbesserungen vorbehalten! Montage- und Wartungsanleitung Speicher-Wassererwärmer Logalux LT135/1 – LT300/1 • Ausgabe 09/2006... -
Seite 7: Technische Daten
Tab. 3 Absicherungsgrenzen des Warmwasserspeichers Je nach Einbindung in die Heizungsanlage ist eine Einzelabsiche- rung (Sicherheitsventil, Membranausdehnungsgefäß) erforder- lich. Betriebs- und Prüfdrücke sind Überdrücke. Änderungen aufgrund technischer Verbesserungen vorbehalten! Montage- und Wartungsanleitung Speicher-Wassererwärmer Logalux LT135/1 – LT300/1 • Ausgabe 09/2006... -
Seite 8: Warmwasserspeicher Transportieren
Um einen unverpackten Warmwasser- speicher zum Aufstellungsort zu trans- portieren, benutzen Sie ein Transportnetz. ANWENDERHINWEIS Sie können Kesselkuli oder Transport- netz bei unseren Niederlassungen bestel- len. Änderungen aufgrund technischer Verbesserungen vorbehalten! Montage- und Wartungsanleitung Speicher-Wassererwärmer Logalux LT135/1 – LT300/1 • Ausgabe 09/2006... - Seite 9 (Abb. 4). Restfolie, Verpackungsboden, Verpackungsdeckel und Holzpalette entfernen, dazu ggf. Warmwasser- speicher vorne bzw. hinten leicht anheben. Abb. 4 Warmwasserspeicher aufstellen Änderungen aufgrund technischer Verbesserungen vorbehalten! Montage- und Wartungsanleitung Speicher-Wassererwärmer Logalux LT135/1 – LT300/1 • Ausgabe 09/2006...
-
Seite 10: Warmwasserspeicher Montieren
Das Befestigungs- bzw. Positionierungs- material für den Heizkessel auf dem Warmwasserspeicher finden Sie im Lieferumfang der Kessel-Speicher-Ver- bindungsleitung. Abb. 6 Warmwasserspeicher ausrichten (Prinzipabbildung) mit Hilfe einer Wasserwaage Änderungen aufgrund technischer Verbesserungen vorbehalten! Montage- und Wartungsanleitung Speicher-Wassererwärmer Logalux LT135/1 – LT300/1 • Ausgabe 09/2006... -
Seite 11: Trinkwasserleitungen Installieren
Anschlüsse. Eintritt Kaltwasser VORSICHT! Installieren Sie die Anschlussleitungen Eintritt Zirkulation spannungsfrei. Achten Sie darauf, dass flexible Schläuche nicht geknickt oder ver- dreht werden. Änderungen aufgrund technischer Verbesserungen vorbehalten! Montage- und Wartungsanleitung Speicher-Wassererwärmer Logalux LT135/1 – LT300/1 • Ausgabe 09/2006... -
Seite 12: Sicherheitsventil (Bauseitig)
Die 4 Schrauben seitlich an der Vorderwand lösen, die Vorderwand und das Wärmeschutzelement ab- nehmen. Abb. 8 Vorderwand und Wärmeschutz abnehmen Pos. 1: Vorderwand Pos. 2: Wärmeschutzelement Änderungen aufgrund technischer Verbesserungen vorbehalten! Montage- und Wartungsanleitung Speicher-Wassererwärmer Logalux LT135/1 – LT300/1 • Ausgabe 09/2006... -
Seite 13: Anschluss Der Magnesiumanode Prüfen
(Abb. 10, Pos. 1) angeschlossen ist. Abb. 10 Anschluss der Magnesiumanode prüfen Pos. 1: Magnesiumanode Pos. 2: Massenanschlusskabel Pos. 3: Fühlerbefestigung Pos. 4: Aussparung im Wärmeschutz Änderungen aufgrund technischer Verbesserungen vorbehalten! Montage- und Wartungsanleitung Speicher-Wassererwärmer Logalux LT135/1 – LT300/1 • Ausgabe 09/2006... -
Seite 14: Inbetriebnahme Und Außerbetriebnahme
Handlochdeckel einsetzen. Vorderwand (Abb. 12, Pos. 1) aufsetzen und mit 4 Schrauben befestigen. Abb. 12 Wärmeschutz und Vorderwand montieren Pos. 1: Vorderwand Pos. 2: Wärmeschutzelement Änderungen aufgrund technischer Verbesserungen vorbehalten! Montage- und Wartungsanleitung Speicher-Wassererwärmer Logalux LT135/1 – LT300/1 • Ausgabe 09/2006... -
Seite 15: Hinweise Für Den Betrieb
Hygiene in Trinkwasseranlagen (Spülen der Rohrleitun- gen). ANWENDERHINWEIS Informationen zur Bedienung (z. B. das Einstellen der Warmwassertemperatur) können Sie aus der Bedienungsanleitung des Regelgerätes entnehmen. Änderungen aufgrund technischer Verbesserungen vorbehalten! Montage- und Wartungsanleitung Speicher-Wassererwärmer Logalux LT135/1 – LT300/1 • Ausgabe 09/2006... -
Seite 16: Wartung
(Abb. 13, Pos. 2) vom Warmwasserspeicher abneh- men. Abb. 13 Handlochdeckel demontieren Pos. 1: Magnesiumanode Pos. 2: Handlochdeckel-Dichtung Pos. 3: Handlochdeckel Pos. 4: Sechskantschrauben Änderungen aufgrund technischer Verbesserungen vorbehalten! Montage- und Wartungsanleitung Speicher-Wassererwärmer Logalux LT135/1 – LT300/1 • Ausgabe 09/2006... -
Seite 17: Warmwasserspeicher Reinigen
Reinigung beseitigen (z. B. mit dem kalk- lösenden Mittel CitroPlus der Firma Sanit). Wir empfeh- len Ihnen, die chemische Reinigung von einer Fachfirma durchführen zu lassen. Änderungen aufgrund technischer Verbesserungen vorbehalten! Montage- und Wartungsanleitung Speicher-Wassererwärmer Logalux LT135/1 – LT300/1 • Ausgabe 09/2006... -
Seite 18: Magnesiumanode Prüfen
Pos. 4: Isolierhülse Pos. 5: U-Scheibe Pos. 6: Zahnscheibe Pos. 7: Mutter M8 Pos. 8: Ringöse des Massenanschlusskabels Pos. 9: Zahnscheibe Pos. 10: Mutter M8 Änderungen aufgrund technischer Verbesserungen vorbehalten! Montage- und Wartungsanleitung Speicher-Wassererwärmer Logalux LT135/1 – LT300/1 • Ausgabe 09/2006... -
Seite 19: Warmwasserspeicher Nach Reinigung Wieder In Betrieb Nehmen
Handlochdeckel einsetzen. Vorderwand (Abb. 17, Pos. 1) aufsetzen und mit 4 Schrauben befestigen. Abb. 17 Wärmeschutz und Vorderwand montieren Pos. 1: Vorderwand Pos. 2: Wärmeschutzelement Änderungen aufgrund technischer Verbesserungen vorbehalten! Montage- und Wartungsanleitung Speicher-Wassererwärmer Logalux LT135/1 – LT300/1 • Ausgabe 09/2006... - Seite 20 Heizungsfachbetrieb: Deutschland BBT Thermotechnik GmbH Buderus Deutschland, D-35573 Wetzlar www.heiztechnik.buderus.de info@heiztechnik.buderus.de Österreich Schweiz Buderus Austria Heiztechnik GmbH Buderus Heiztechnik AG Karl-Schönherr-Str. 2, A-4600 Wels Netzibodenstr. 36, CH-4133 Pratteln www.buderus.at www.buderus.ch office@buderus.at info@buderus.ch...
