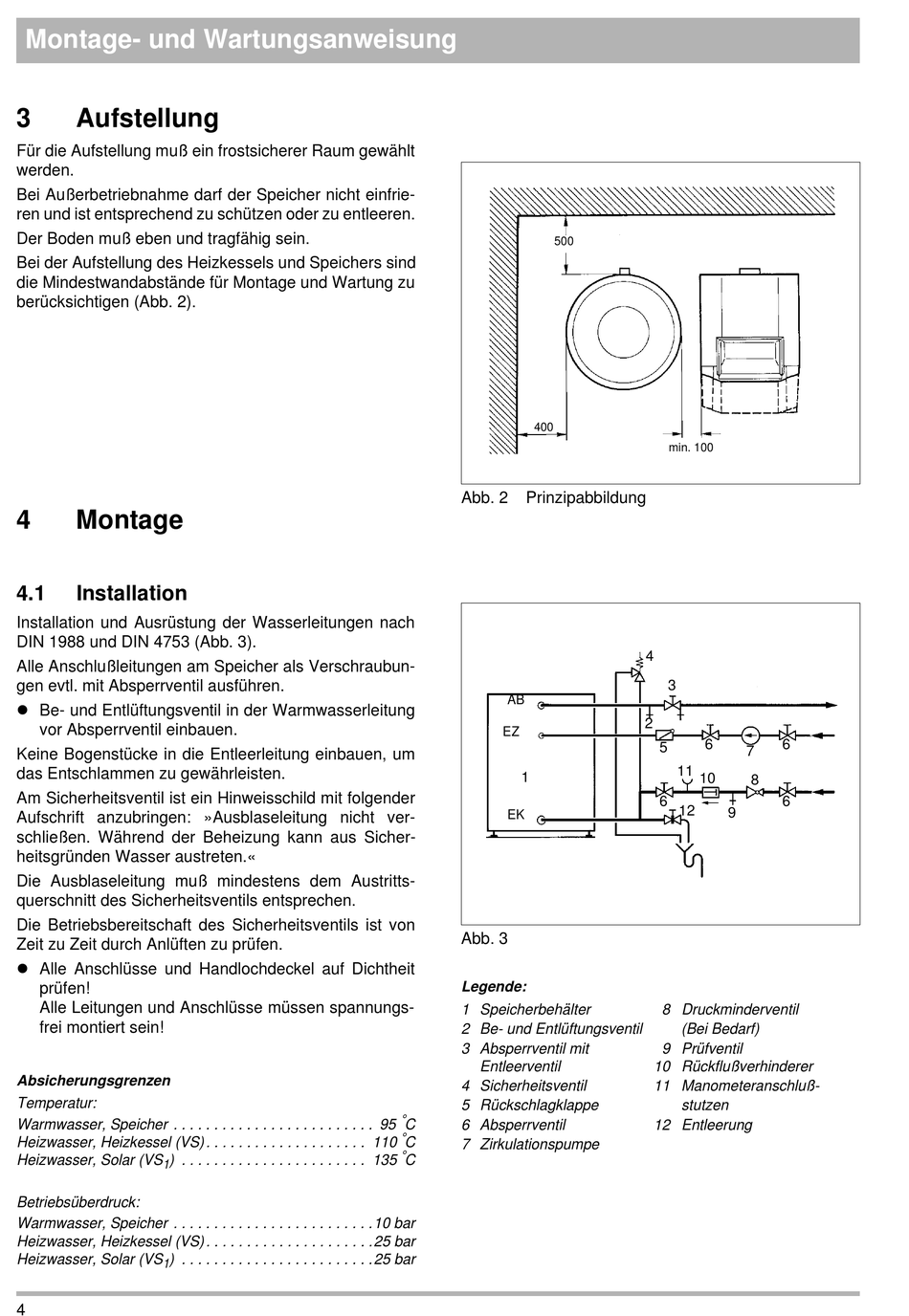

Montage- und Wartungsanweisung
3
Aufstellung
Für die Aufstellung muß ein frostsicherer Raum gewählt
werden.
Bei Außerbetriebnahme darf der Speicher nicht einfrie-
ren und ist entsprechend zu schützen oder zu entleeren.
Der Boden muß eben und tragfähig sein.
Bei der Aufstellung des Heizkessels und Speichers sind
die Mindestwandabstände für Montage und Wartung zu
berücksichtigen (Abb. 2).
4

Montage

4.1
Installation
Installation und Ausrüstung der Wasserleitungen nach
DIN 1988 und DIN 4753 (Abb. 3).
Alle Anschlußleitungen am Speicher als Verschraubun-
gen evtl. mit Absperrventil ausführen.
l Be- und Entlüftungsventil in der Warmwasserleitung
vor Absperrventil einbauen.
Keine Bogenstücke in die Entleerleitung einbauen, um
das Entschlammen zu gewährleisten.
Am Sicherheitsventil ist ein Hinweisschild mit folgender
Aufschrift anzubringen: »Ausblaseleitung nicht ver-
schließen. Während der Beheizung kann aus Sicher-
heitsgründen Wasser austreten.«
Die Ausblaseleitung muß mindestens dem Austritts-
querschnitt des Sicherheitsventils entsprechen.
Die Betriebsbereitschaft des Sicherheitsventils ist von
Zeit zu Zeit durch Anlüften zu prüfen.
l Alle Anschlüsse und Handlochdeckel auf Dichtheit
prüfen!
Alle Leitungen und Anschlüsse müssen spannungs-
frei montiert sein!
Absicherungsgrenzen
Temperatur:
Warmwasser, Speicher . . . . . . . . . . . . . . . . . . . . . . . . . 95
Heizwasser, Heizkessel (VS) . . . . . . . . . . . . . . . . . . . . 110
Heizwasser, Solar (VS
) . . . . . . . . . . . . . . . . . . . . . . . 135
1
Betriebsüberdruck:
Warmwasser, Speicher . . . . . . . . . . . . . . . . . . . . . . . . .10 bar
Heizwasser, Heizkessel (VS) . . . . . . . . . . . . . . . . . . . . .25 bar
Heizwasser, Solar (VS
) . . . . . . . . . . . . . . . . . . . . . . . .25 bar
1
4
500
400
Abb. 2
Prinzipabbildung
AB
EZ
1
EK
Abb. 3
Legende:
1 Speicherbehälter
2 Be- und Entlüftungsventil
3 Absperrventil mit
Entleerventil
4 Sicherheitsventil
5 Rückschlagklappe
°
C
6 Absperrventil
°
C
7 Zirkulationspumpe
°
C
min. 100
4
3
2
6
6
5
7
11
10
8
6
6
12
9
8 Druckminderventil
(Bei Bedarf)
9 Prüfventil
10 Rückflußverhinderer
11 Manometeranschluß-
stutzen
12 Entleerung
