13 Messerbewegung
.05.05
Regel
Bei eingeschwenkter Kantenbeschneid-Einrichtung und wenn die Nadel im Stichloch
steht, soll beim Drehen der Motorwelle von Hand die Bewegung des Messers 1 halb vor
und halb hinter der Nadel erfolgen.

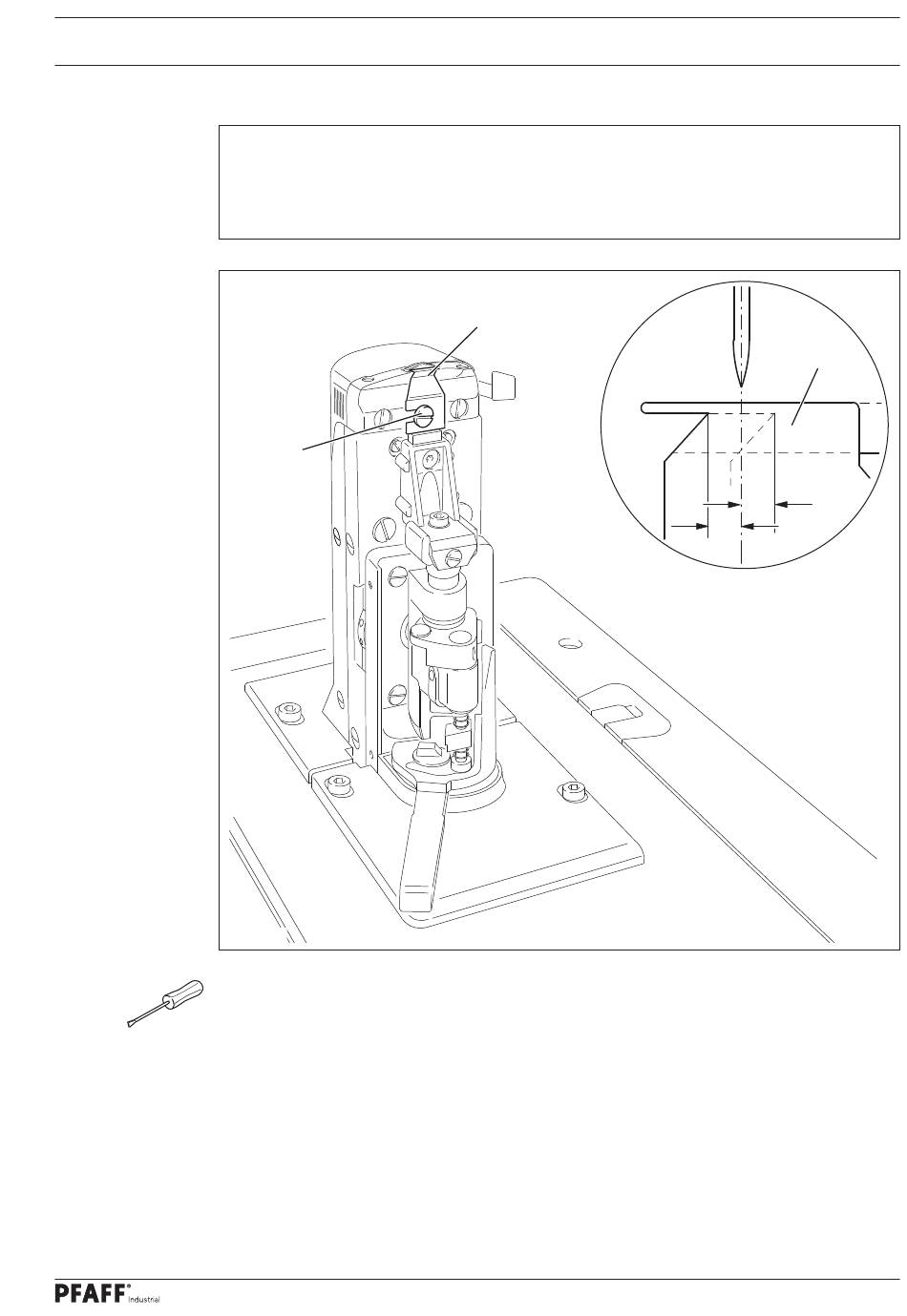

Fig. 1 3- 35
● Maschine ausschalten und Kantenbeschneid-Einrichtung einschwenken.
● Messer 1 ( Schraube 2 ) entsprechend der Regel verschieben.
(bei der PFAFF 571)
2
1
Justierung
1
1/2
1/2
