13 Schiebradhöhe
.04.11
Regel
1. Das belastete Schiebrad 4 soll um Zahnhöhe ( ca. 0,8 mm ) aus der Stichplatte heraus-
ragen.
2. Das unbelastete Schiebrad 4 soll ca. 0,3 mm Höhenspiel aufweisen.
1

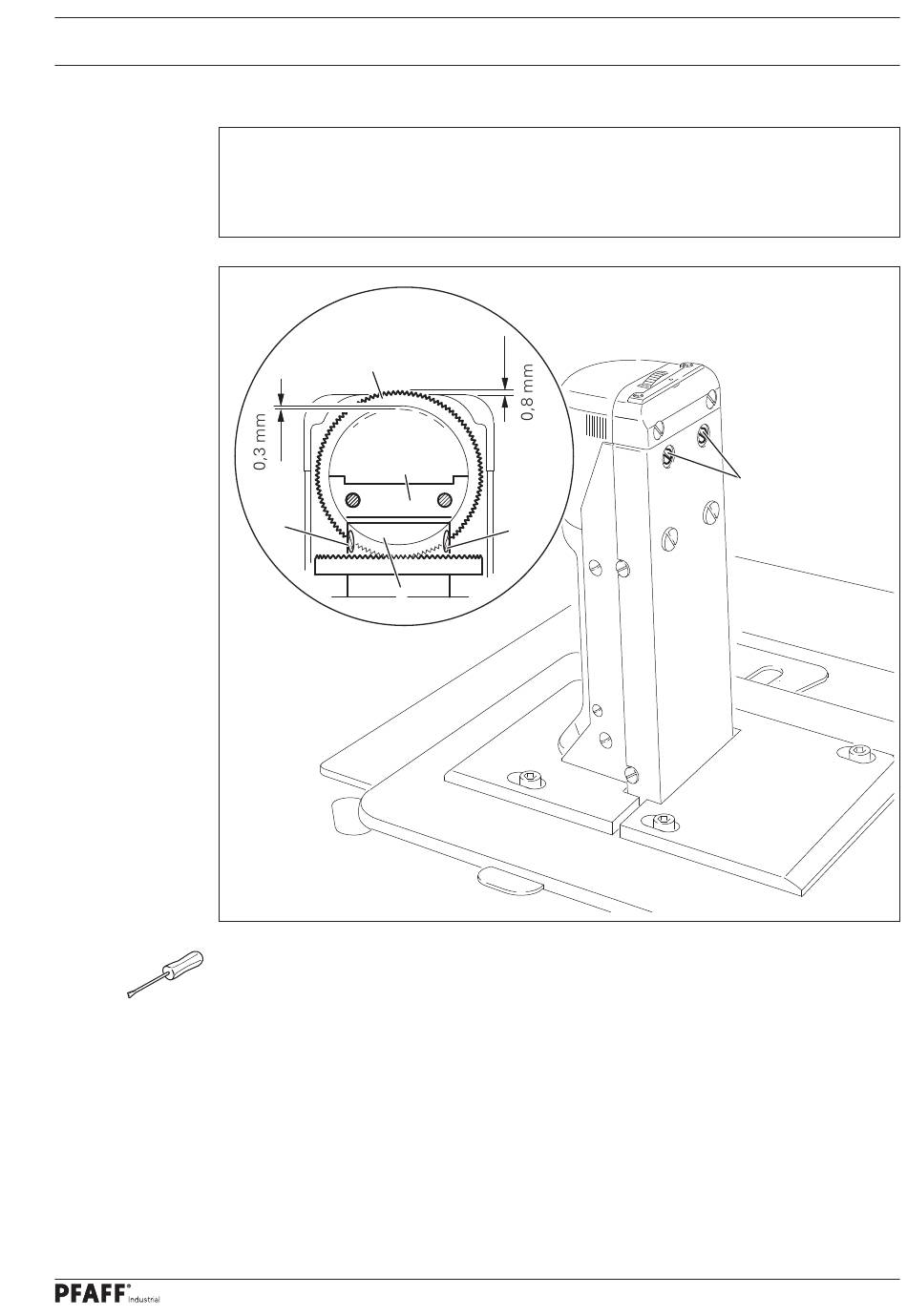

Fig. 13 - 11
● Rollfuß ausschwenken.
● Schrauben 1 und 2 lösen.
● Antriebsrad 3 entsprechend der Regel 1 verschieben, dabei darauf achten, dass die Ver-
zahnungen von Antriebsrad 3 und Schiebrad 4 richtig ineinandergreifen.
● Schrauben 1 festdrehen.
● Führung 5 der Regel 2 entsprechend verschieben und Schrauben 2 festdrehen.
(bei der PFAFF 571)
4
5
1
3
Justierung
2
17
