1 Greiferabstand, Schlingenhub, Nadelhöhe und Nadelschutz
.04.06
● Stichlänge auf " 0 " stellen.
● Schrauben 1, 2, 3, 4 und 5 lösen.
● Nadelstange in Position 2,4 mm nach u.T. bringen.
● Greiferspitze auf Nadelmitte stellen, darauf achten, dass die Nadel vom Nadelschutz 6
● Nadelhöhe entsprechend der Regel 2 einstellen.
● Greifersäule entsprechend der Regel 1 verschieben und Schrauben 4 und 3 festdrehen.
● Unter Beachtung des Kegelradspiels, Schrauben 2 festdrehen.
● Stellring 7 am Kegelrad 8 zur Anlage bringen und Schrauben 1 festdrehen.
● Schrauben 5 bleiben für weitere Einstellungen gelöst.
● Nadelschutz 6 ( Schraube 9 ) entsprechend der Regel 3 einstellen.
12
Regel
In Schlingenhubstellung 2,4 mm nach u.T. der Nadelstange und bei Stichlängeneinstel-
lung "0" soll
1. die Greiferspitze auf Nadelmitte stehen und einen Abstand von 0,05 bis 0,1 mm zur
Nadel haben,
2. die Oberkante des Nadelöhrs 0,8 bis 1,0 mm unter der Greiferspitze stehen,
3. der Nadelschutz 6 die Nadel leicht berühren.
5
5
4

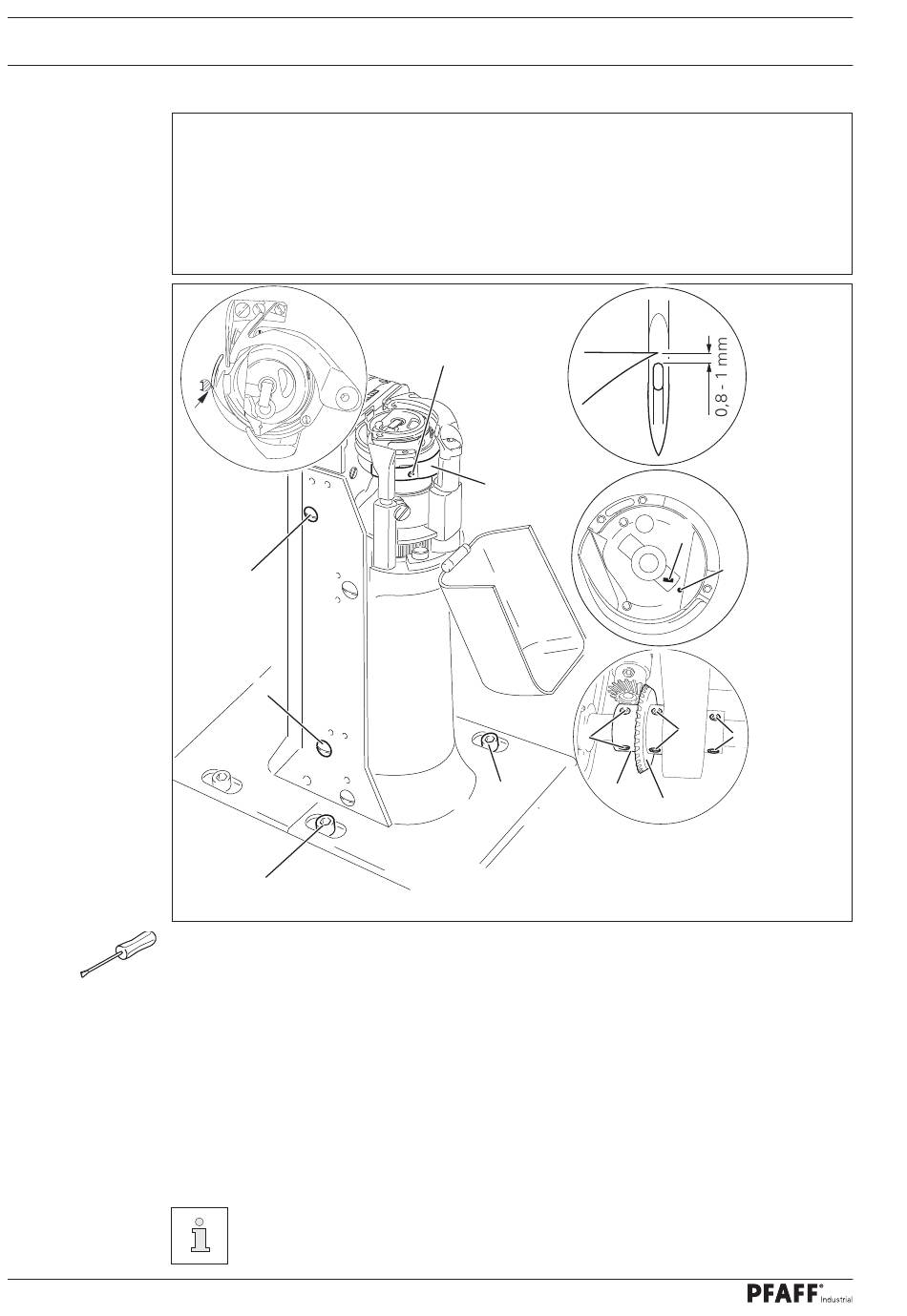

Fig. 13 - 06
nicht abgedrückt wird.
Bei einem Greifertausch ist darauf zu achten, dass die Markierungen 10 und 11
auf einer Seite liegen.
9
6
1
4
(bei der PFAFF 591)
10
11
2
3
7
8
