Tastsensormodul Standard
Tastsensormodul Standard 1fach
Art.-Nr. 5071 TSM
Tastsensormodul Standard 2fach
Art.-Nr. 5072 TSM
Tastsensormodul Standard 3fach
Art.-Nr. 5073 TSM
Tastsensormodul Standard 4fach
Art.-Nr. 5074 TSM
Bedienungsanleitung
1 Sicherheitshinweise
Einbau und Montage elektrischer Geräte dürfen nur durch Elektrofachkräfte erfolgen.
Schwere Verletzungen, Brand oder Sachschäden möglich. Anleitung vollständig lesen
und beachten.
Zur Befestigung am Tragring ausschließlich die beiliegenden Kunststoffschrauben
verwenden! Andernfalls ist kein sicherer Betrieb gegeben. Gerätedefekt durch
elektrostatische Entladung.
Diese Anleitung ist Bestandteil des Produktes und muss beim Endkunden verbleiben.
2 Geräteaufbau
(1) Status-LED
(2) Betriebs-LED
3 Funktion
Systeminformation
Dieses Gerät ist ein Produkt des KNX-Systems und entspricht den KNX-Richtlinien. Detaillierte
Fachkenntnisse durch KNX-Schulungen werden zum Verständnis vorausgesetzt.
Die Funktion des Gerätes ist softwareabhängig. Detaillierte Informationen über
Softwareversionen und jeweiligen Funktionsumfang sowie die Software selbst sind der
Produktdatenbank des Herstellers zu entnehmen. Planung, Installation und Inbetriebnahme des
Gerätes erfolgen mit Hilfe einer KNX-zertifizierten Software. Die Produktdatenbank sowie die
technischen Beschreibungen finden Sie stets aktuell auf unserer Internet-Seite.
32587303
J:002587303

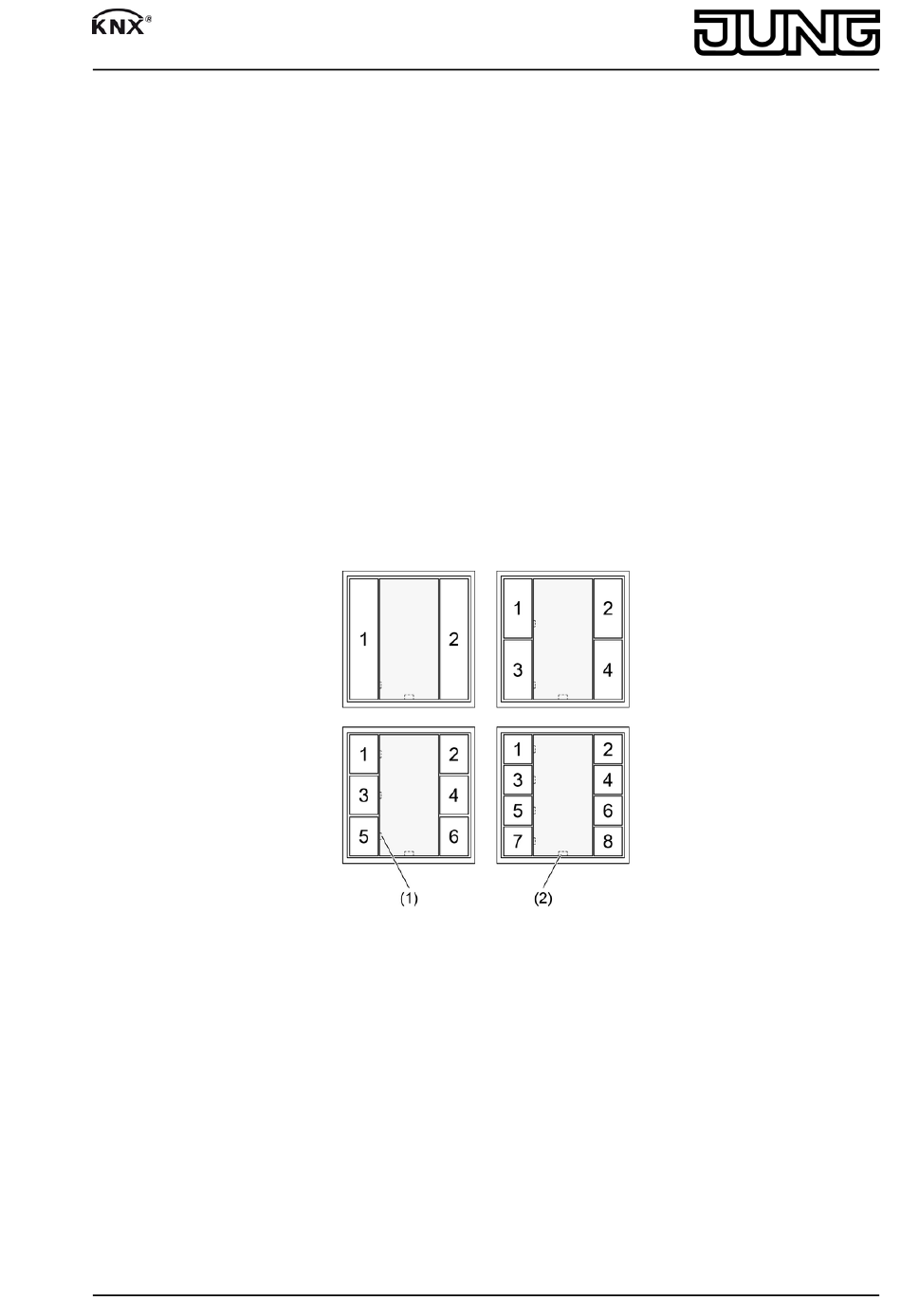

Bild 1: Tastsensormodule Standard – Frontansicht
1/5
12.04.2013
