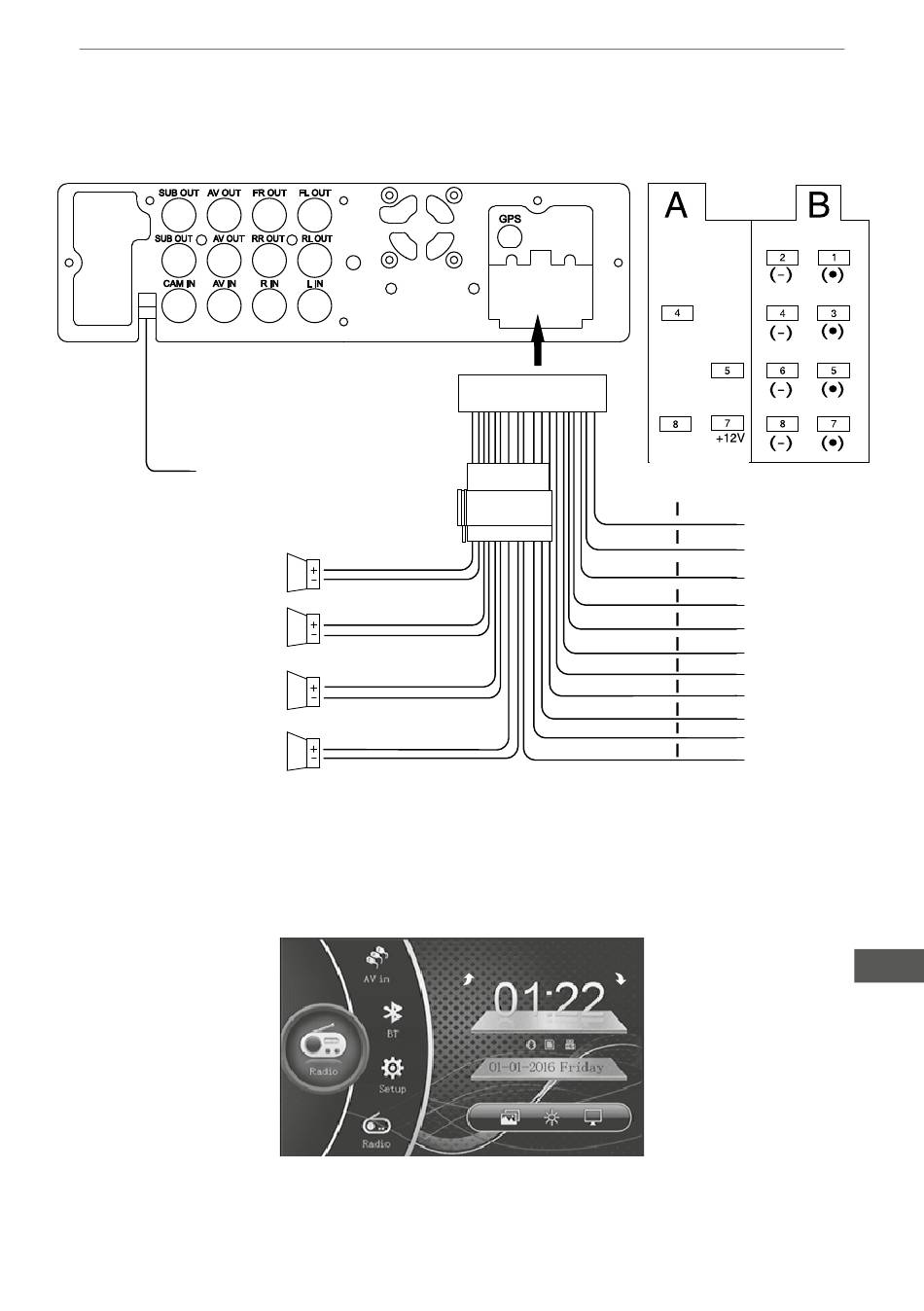

Schaltplan
RADIO ANTENNA
CONNECTOR
Vorderer
lautsprecher links
Hinterer
lautsprecher links
Hinterer
lautsprecher links
Vorderer
lautsprecher rechts
Bedienung
Die Bedienung des Hauptmenüs auf dem Display des Geräts basiert auf der Touch-Funktion.
Berühren / Gleiten, um die gewünschten Aktionen auszuführen. Hier sind einige grundlegende
Bedienungsanleitung
weißes Kabel
schwarz/weißes Kabel
grünes Kabel
grün/schwarz Kabel
violettes Kabel
violett/ schwarz Kabel
graues Kabel
grau/schwarz Kabel
SPEICHER +12 V
AUTO ANTENNA
ERDUNG
ZÜNDSCHLÜSSEL
(B+)
Pink
BREMSE
orange
RÜCKFAHRTKAMERA (B+)
Braunes
LENKRADSTEUERUNG 1
LENKRADSTEUERUNG 2
braun/schwarzes
AMP STEUERUNG
blau/schwarzes
LENKRADSTEUERUNG (-)
schwarzes
BELEUCHTUNGSKONTROLLE
orange/schwarzes
ZÜNDSCHLÜSSEL (B+)
rotes
schwarzes
ERDUNG
gelbes Kabel
Stromversorgung speicher (an +12 V
anschließen)
blaues
ANTENNE
Hinterer lautsprecher links
Vorderer lautsprecher
rechts
Vorderer lautsprecher links
Hinterer lautsprecher links
DE
7
