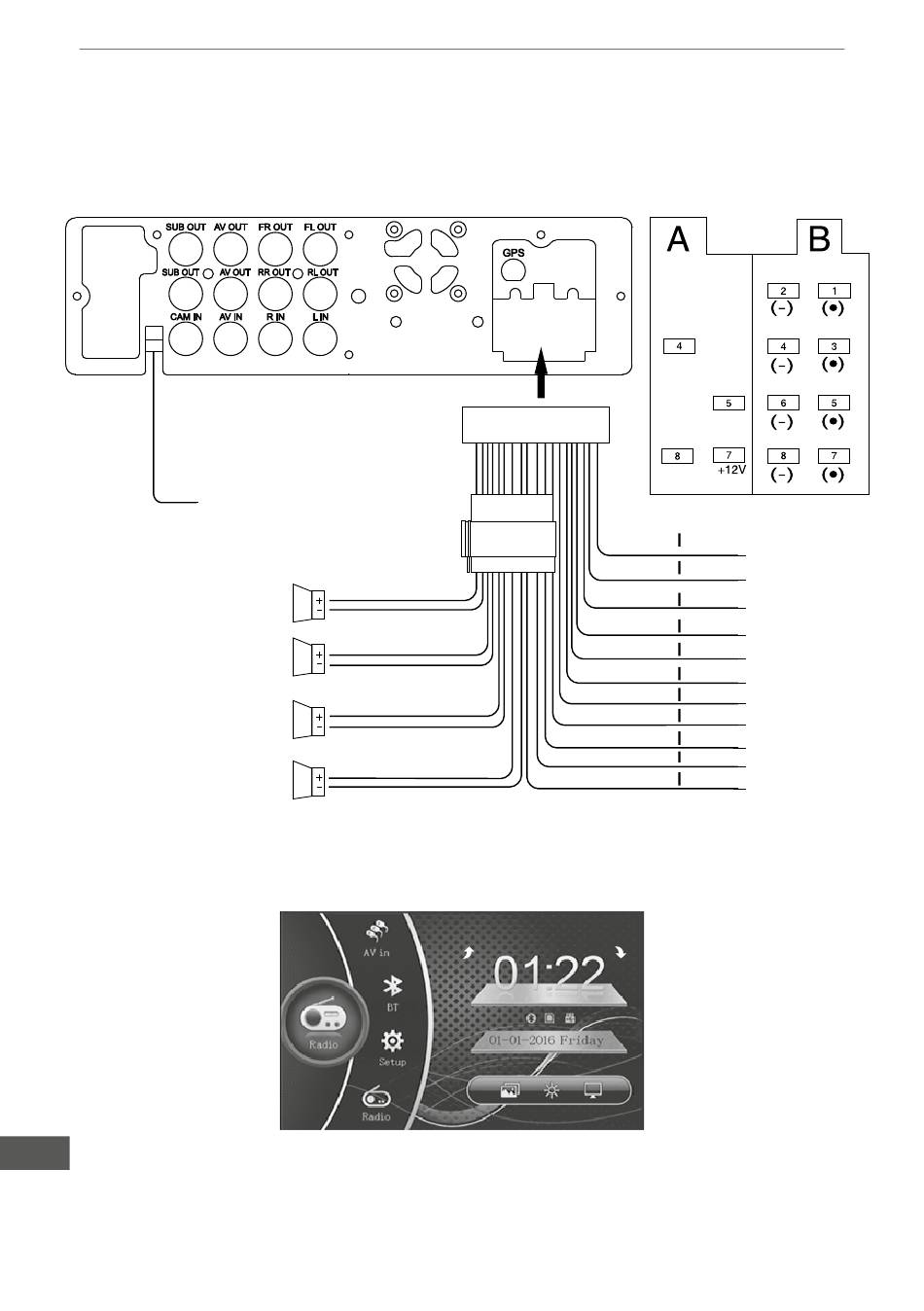

Diagrama de conexiuni

Canal față stânga
Canal spate stânga
Canal spate dreapta
Canal față dreapta
Funcționare
RO
Operarea meniului principal se face de pe ercanul tactil al dispozitivului. Atingeți/glisați pentru a
efectua acțiunile dorite. Iată câteva mișcări de bază pentru funcționarea generală a radio-ului.
50
RADIO ANTENA
CONNECTOR
alb / negru
verde / negru
violet-negru
gri - negru
Manual de utilizare
alb
verde
violet
gri
Memorie + 12V
Alimentare antena
Impamantare
La cheia de
contact
frana
roz
Camera mers inapoi (B+)
portocaliu
maro comanda de la volan 1
comanda de la volan 2
Maro/negru
AMP
Albastru/negru
Comanda de la volan (-)
negru
control luminozitate
portocaliu-negru
roșu alimentare (B+)
împământare (B-)
negru
susținere memorie 12 V B+
galben
albastru
alimentare antenă
Difuzor spate dreapta
Difuzor fata dreapta
Difuzor fata stanga
Difuzor spate stanga
