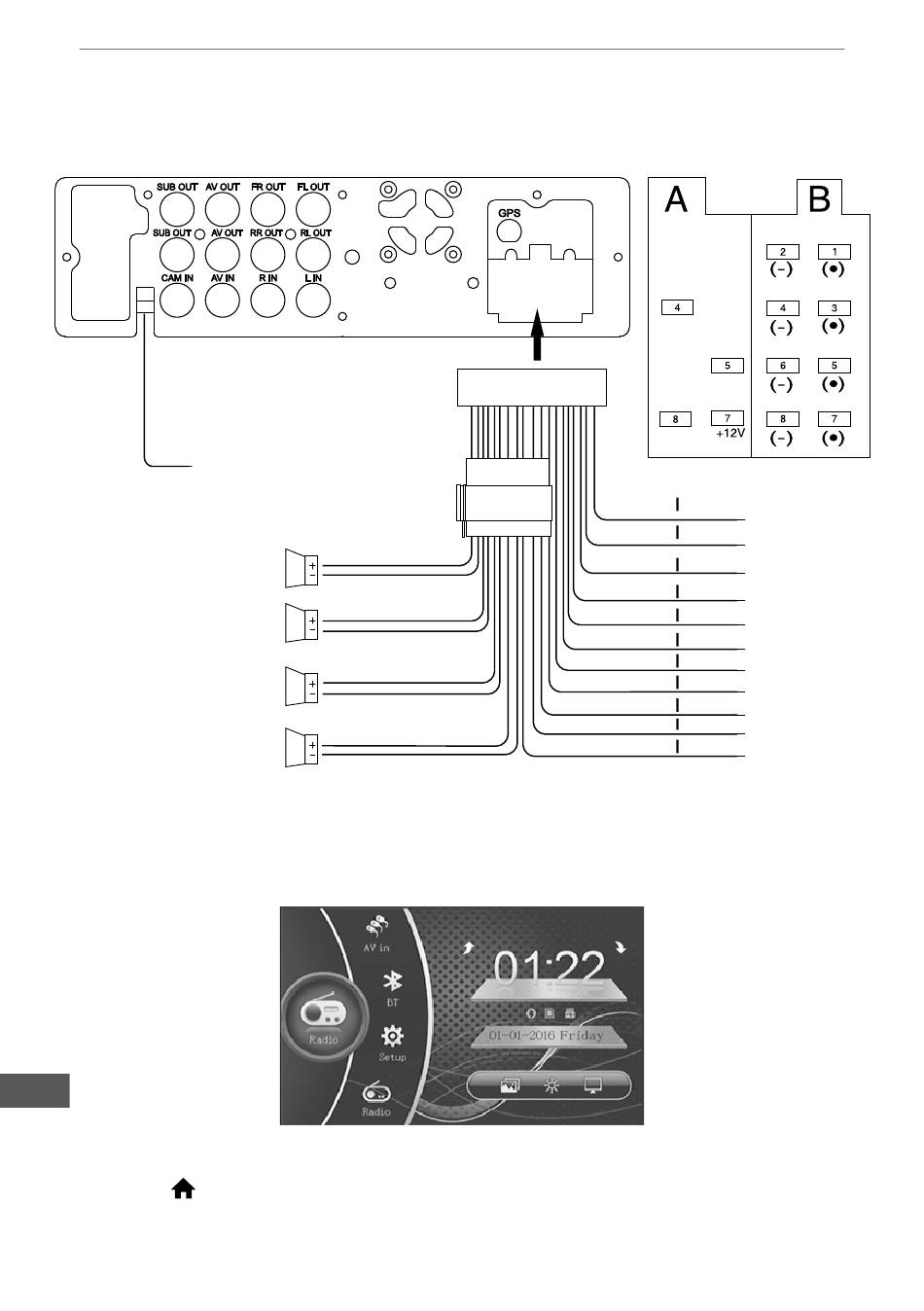

Schemat połączeniowy
PODŁĄCZENIE
ANTENY RADIOWEJ
przedni lewy kanał
tylny lewy kanał
tylny prawy kanał
przedni prawy kanał
Obsługa
PL
Obsługa głównego menu urządzenia odbywa się za pomocą funkcji dotykowej wyświetlacza.
Należy nacisnąć/przesunąć, aby wykonać operację:
• Naciśnij , aby powrócić do menu głównego.
• Dotknij jedną z ikon trybów, aby przejść do danego trybu. Naciśnij ikonę trybu w kółku z lewej
36
Instrukcja obsługi
(biały)
biały / czarny
zielony
zielony / czarny
fioletowy
fioletowo - czarny
szary
szaro - czarny
pamięć
+12V
zasilanie
anteny
uziemienie
zasilanie
różowy hamulec
pomarańczowy
back view (B+)
brązowy
sterowanie z kierownicy1
brązowo-czarny sterowanie z kierownicy2
niebiesko-czarny AMP
sterowanie z kierownicy(-)
czarny
pomarańczowo-czarny
kontrola podświetlania
czerwony
zasilanie (B+)
czarny uziemienie (B-)
żółty
podtrzymanie pamięci 12 V B+
niebieski zasilanie anteny
prawy tylny głośnik
prawy przedni głośnik
lewy przedni głośnik
lewy tylny głośnik
