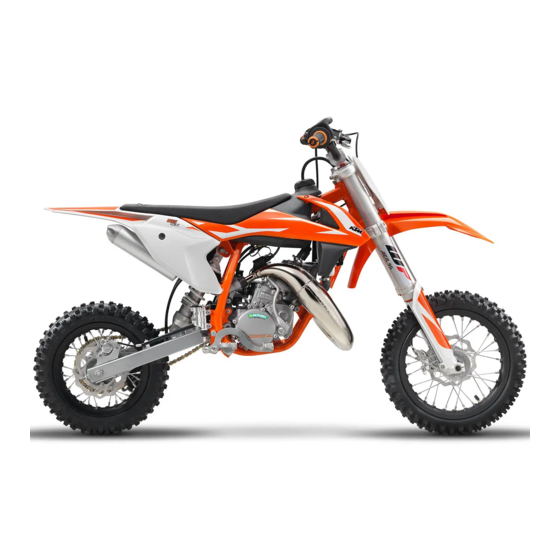

KTM 50 SX 2018 Bedienungsanleitung
Inhaltsverzeichnis
Kapitel
Inhaltsverzeichnis
Verwandte Anleitungen für KTM 50 SX 2018
Inhaltszusammenfassung für KTM 50 SX 2018
- Seite 1 BEDIENUNGSANLEITUNG 2018 50 SX 50 SX Mini Art.-Nr. 3213634de...
-
Seite 3: Lieber Ktm-Kunde
LIEBER KTM‑KUNDE Wir möchten Sie recht herzlich zu Ihrer Entscheidung für ein KTM‑Motorrad beglückwünschen. Sie sind nun Besitzer eines modernen, LIEBER KTM‑KUNDE sportlichen Motorrades, das Ihnen und Ihrem Kind bestimmt viel Freude bereiten wird, wenn Sie es entsprechend warten und pflegen. -
Seite 4: Inhaltsverzeichnis
INHALTSVERZEICHNIS SERVICEPLAN ............23 INHALTSVERZEICHNIS DARSTELLUNGSMITTEL ..........4 Zusätzliche Informationen........ 23 Verwendete Symbole ......... 4 Pflichtarbeiten..........23 Benutzte Formatierungen........4 Empfohlene Arbeiten........24 SICHERHEITSHINWEISE..........5 10 FAHRWERK ABSTIMMEN........... 25 Einsatzdefinition - Bestimmungsgemäßer Gebrauch ............5 10.1 Fahrwerksgrundeinstellung zum Fahrergewicht kontrollieren ........... 25 Fehlgebrauch............ - Seite 5 INHALTSVERZEICHNIS 11.32 Kettenverschmutzung kontrollieren ....50 15.10 Kupplung einstellen ........78 11.33 Kette reinigen..........50 15.11 Kupplungsdeckel einbauen ......79 11.34 Kettenspannung kontrollieren......51 16 SERVICEARBEITEN MOTOR ........80 11.35 Kettenspannung einstellen....... 52 16.1 Ölstand kontrollieren (50 SX Mini)....80 11.36 Kette, Kettenrad, Kettenritzel und 16.2 Ölpumpe entlüften...
-
Seite 6: Darstellungsmittel
Alle Arbeiten, die mit diesem Symbol gekennzeichnet sind, erfordern Fachkenntnisse und technisches Verständnis. Lassen Sie diese Arbeiten, im Interesse der Sicherheit Ihres Kindes, in einer autorisierten KTM-Fachwerkstatt durchführen! Dort wird Ihr Motorrad von speziell geschulten Fachkräften mit dem erforderlichen Spezialwerkzeug optimal betreut. -
Seite 7: Sicherheitshinweise
SICHERHEITSHINWEISE Einsatzdefinition - Bestimmungsgemäßer Gebrauch Dieses Fahrzeug ist so konzipiert und konstruiert, dass es gängigen Beanspruchungen bei regulärem Wettbewerbseinsatz standhält. Dieses Fahrzeug entspricht den derzeit gültigen Reglements und Kategorien der obersten internationalen Motorsportverbände. Info Betreiben Sie das Fahrzeug nur auf abgesperrten Strecken außerhalb des öffentlichen Straßenverkehrs. Fehlgebrauch Setzen Sie das Fahrzeug nur bestimmungsgemäß... -
Seite 8: Sicherer Betrieb
– Seien Sie Ihrem Kind ein Vorbild und tragen auch Sie, wenn Sie selbst Motorrad fahren, geeignete Schutzkleidung. Im Interesse Ihrer eigenen Sicherheit empfiehlt KTM das Betreiben des Fahrzeuges nur mit geeigneter Schutzkleidung. Arbeitsregeln Für einige Arbeiten sind Spezialwerkzeuge notwendig. Diese sind nicht Bestandteil des Fahrzeuges, können aber unter der angegebe- nen Nummer in Klammern bestellt werden. -
Seite 9: Umwelt
Beachten Sie bei der Entsorgung von Altöl, anderen Betriebs- und Hilfsstoffen und Altteilen die jeweiligen Gesetze und Richtlinien des jeweiligen Landes. Da Motorräder nicht der EU-Richtlinie für die Entsorgung von Altfahrzeugen unterliegen, gibt es keine gesetzliche Regelung zur Ent- sorgung eines Altmotorrads. Ihr autorisierter KTM‑Händler hilft Ihnen gerne. 2.10 Bedienungsanleitung Lesen Sie unbedingt diese Bedienungsanleitung genau und vollständig, bevor Sie die erste Ausfahrt unternehmen. -
Seite 10: Wichtige Hinweise
Die im Serviceplan vorgeschriebenen Arbeiten müssen ausschließlich in einer autorisierten KTM-Fachwerkstatt durchgeführt und sowohl im Service & Garantieheft als auch im KTM Dealer.net bestätigt werden, da sonst jeglicher Garantieanspruch verloren geht. Bei Schäden und Folgeschäden, die durch Manipulationen und/oder Umbauten am Fahrzeug verursacht wurden, kann keine Garantie gewährt werden. -
Seite 11: Fahrzeugansicht
FAHRZEUGANSICHT Fahrzeugansicht vorne links (Symboldarstellung) E00740-10 Tankverschluss Schnellverschluss der Sitzbank Kettenführung Plug-in-Ständer ( S. 16) Choke ( S. 15) Kraftstoffhahn ( S. 15) -
Seite 12: Fahrzeugansicht Hinten Rechts (Symboldarstellung)
FAHRZEUGANSICHT Fahrzeugansicht hinten rechts (Symboldarstellung) E00741-10 Kurzschlusstaster ( S. 13) Gasdrehgriff ( S. 13) Handbremshebel ( S. 13) Fahrgestellnummer ( S. 11) Kickstarter ( S. 15) Fußbremshebel ( S. 16) Schauglas Bremsflüssigkeit hinten... -
Seite 13: Seriennummern
SERIENNUMMERN Fahrgestellnummer Die Fahrgestellnummer ist auf dem Steuerkopf rechts eingeprägt. 401945-10 Typenschild (50 SX) Das Typenschild ist am Rahmenrohr vorn angebracht. 402154-10 (50 SX Mini) Das Typenschild ist am Rahmen rechts vorn angebracht. 402007-11 Motornummer Die Motornummer ist an der linken Motorseite unterhalb des Kettenritzels einge- prägt. -
Seite 14: Federbein-Artikelnummer
SERIENNUMMERN Federbein‑Artikelnummer (50 SX) Die Federbein‑Artikelnummer ist unten am Federbein zum Heck hin einge- prägt. H01186-10 (50 SX Mini) Die Federbein‑Artikelnummer ist oben am Federbein zum Heck hin eingeprägt. 0 0 1 401948-11... -
Seite 15: Bedienelemente
BEDIENELEMENTE Handbremshebel Der Handbremshebel ist am Lenker rechts angebracht. Mit dem Handbremshebel wird die Vorderradbremse betätigt. H00048-10 Gasdrehgriff Der Gasdrehgriff ist am Lenker rechts angebracht. H00048-11 Kurzschlusstaster Der Kurzschlusstaster ist am Lenker links angebracht. Mögliche Zustände in der Grundstellung – In dieser Stellung ist der Zündstrom- •... -
Seite 16: Tankverschluss Schließen
BEDIENELEMENTE Warnung Umweltgefährdung Unsachgemäßer Umgang mit Kraftstoff gefährdet die Umwelt. – Lassen Sie Kraftstoff nicht in das Grundwasser, den Boden oder die Kanalisation gelangen. – Tankverschluss gegen den Uhrzeigersinn drehen und nach oben abnehmen. V00252-10 Tankverschluss schließen – Tankverschluss aufsetzen und im Uhrzeigersinn drehen, bis der Kraftstofftank fest verschlossen ist. -
Seite 17: Kraftstoffhahn
BEDIENELEMENTE Kraftstoffhahn Der Kraftstoffhahn befindet sich an der linken Kraftstofftankseite. Mögliche Zustände Kraftstoffhahn geschlossen – Die Rändelschraube ist bis zum Anschlag im Uhrzei- • gensinn gedreht. Es kann kein Kraftstoff aus dem Kraftstofftank fließen. Kraftstoffhahn geöffnet – Die Rändelschraube ist bis zum Anschlag gegen den •... -
Seite 18: Fußbremshebel
BEDIENELEMENTE 6.12 Fußbremshebel Der Fußbremshebel befindet sich vor der rechten Fußraste. Mit dem Fußbremshebel wird die Hinterradbremse betätigt. 401956-10 6.13 Plug-in-Ständer Die Aufnahme für den Plug-in-Ständer befindet sich am Rahmen auf der linken Fahrzeugseite. Der Plug-in-Ständer dient zum Abstellen des Motorrades. Info Vor der Fahrt den Plug-in-Ständer entfernen. -
Seite 19: Inbetriebnahme
Bedenken Sie beim Betreiben Ihres Motorrades, dass sich andere Menschen durch übermäßigen Lärm belästigt fühlen. – Vergewissern Sie sich, dass die Arbeiten der Auslieferungsinspektion von einer autorisierten KTM‑Fachwerkstatt durchgeführt wur- den. Sie erhalten die Auslieferungsurkunde und das Service & Garantieheft bei der Fahrzeugübergabe. -
Seite 20: Motor Einfahren
INBETRIEBNAHME – Lesen Sie vor der ersten Fahrt zusammen mit Ihrem Kind die gesamte Bedienungsanleitung aufmerksam durch. Info Gehen Sie insbesondere auf die Gefahrenhinweise und die Verletzungsgefahr ein. Erklären Sie Ihrem Kind Fahr- und Sturztechnik, z. B. wie sich eine Gewichtsverlagerung auf das Fahrverhalten auswirkt. –... -
Seite 21: Fahranleitung
FAHRANLEITUNG Kontroll- und Pflegearbeiten vor jeder Inbetriebnahme Info Vor jeder Fahrt den Zustand des Fahrzeugs und die Betriebssicherheit kontrollieren. Das Fahrzeug muss beim Betrieb in einem technisch einwandfreien Zustand sein. – Getriebeölstand kontrollieren. ( S. 81) (50 SX Mini) – Ölstand kontrollieren. -
Seite 22: Anfahren
Unfallgefahr Ein schwammiger Druckpunkt der Vorder- oder Hinterradbremse verringert die Bremswirkung. – Kontrollieren Sie die Bremsanlage und lassen Sie Ihr Kind nicht weiterfahren, bevor das Problem behoben ist. (Ihre autori- sierte KTM-Fachwerkstatt hilft Ihnen gerne.) Warnung Unfallgefahr Nässe und Schmutz beeinträchtigen die Bremsanlage. -
Seite 23: Anhalten, Parken
FAHRANLEITUNG Anhalten, Parken Warnung Entwendungsgefahr Unbefugt handelnde Personen gefährden sich und andere. – Lassen Sie das Fahrzeug nie unbeaufsichtigt, wenn der Motor läuft. – Sichern Sie das Fahrzeug vor dem Zugriff Unbefugter. Warnung Verbrennungsgefahr Einige Fahrzeugteile werden beim Betrieb des Fahrzeuges sehr heiß. –... -
Seite 24: Kraftstoff Tanken
FAHRANLEITUNG Kraftstoff tanken Gefahr Brandgefahr Kraftstoff ist leicht entflammbar. Der Kraftstoff im Kraftstofftank dehnt sich bei Erwärmung aus und kann bei Überfüllung austreten. – Tanken Sie das Fahrzeug nicht in der Nähe offener Flammen oder brennender Zigaretten. – Stellen Sie den Motor ab, wenn Sie Kraftstoff tanken. –... -
Seite 25: Serviceplan
Schrauben und Muttern auf festen Sitz kontrollieren. ○ ● ● ● Leerlauf kontrollieren. ● ● ● Kupplungseinstellung kontrollieren. S. 77) ○ ● ● ● Endkontrolle: Fahrzeug auf Betriebssicherheit kontrollieren und Probefahrt durchführen. ○ ● ● ● Serviceeintrag im KTM Dealer.net und im Service & Garantieheft durchführen. -
Seite 26: Empfohlene Arbeiten
SERVICEPLAN ○ einmaliges Intervall ● periodisches Intervall Empfohlene Arbeiten jährlich alle 80 Betriebsstunden einmalig nach 20 Betriebsstunden / alle 20 Betriebsstunden einmalig nach 10 Betriebsstunden ● Bremsflüssigkeit der Vorderradbremse wechseln. ● Bremsflüssigkeit der Hinterradbremse wechseln. (50 SX) ● Bremsflüssigkeit der Hinterradbremse wechseln. (50 SX Mini) ○... -
Seite 27: Fahrwerk Abstimmen
Um optimale Fahreigenschaften des Motorrades zu erzielen und um Beschädigun- gen an Gabel, Federbein, Schwingarm und Rahmen zu vermeiden, muss die Grund- einstellung der Federungskomponenten zum Fahrergewicht passen. – KTM Offroad-Motorräder sind im Auslieferungszustand auf ein Standard‑Fahrergewicht (mit kompletter Schutzkleidung) eingestellt. Vorgabe Standard‑Fahrergewicht 25…... -
Seite 28: Druckstufendämpfung Low Speed Des Federbeins Einstellen (50 Sx)
Verletzungsgefahr Teile des Federbeines werden umhergeschleudert, wenn das Federbein unsachgemäß zerlegt wird. Das Federbein ist mit hochverdichtetem Stickstoff gefüllt. – Beachten Sie die angegebene Beschreibung. (Ihre autorisierte KTM-Fachwerkstatt hilft Ihnen gerne.) Info Die Low‑Speed‑Einstellung zeigt ihre Wirkung beim langsamen bis normalen Einfedern des Federbeins. -
Seite 29: Zugstufendämpfung Des Federbeins Einstellen
Vorsicht Verletzungsgefahr Teile des Federbeines werden umhergeschleudert, wenn das Federbein unsachgemäß zerlegt wird. Das Federbein ist mit hochverdichtetem Stickstoff gefüllt. – Beachten Sie die angegebene Beschreibung. (Ihre autorisierte KTM-Fachwerkstatt hilft Ihnen gerne.) (50 SX) – Einstellschraube bis zum letzten spürbaren Klick im Uhrzeigersinn drehen. -
Seite 30: Maß Hinterrad Entlastet Ermitteln
FAHRWERK ABSTIMMEN – Hinterrad und Federbein positionieren. – Schraube und Mutter montieren und festziehen. Vorgabe Schraube Federbein 45 Nm Loctite ® 243™ unten – Motorrad vom Hubständer nehmen. ( S. 34) V00260-10 10.7 Maß Hinterrad entlastet ermitteln Vorarbeit – Motorrad mit Hubständer aufheben. ( S. -
Seite 31: Fahrtdurchhang Des Federbeins Kontrollieren
Vorsicht Verletzungsgefahr Teile des Federbeines werden umhergeschleudert, wenn das Federbein unsachgemäß zerlegt wird. Das Federbein ist mit hochverdichtetem Stickstoff gefüllt. – Beachten Sie die angegebene Beschreibung. (Ihre autorisierte KTM-Fachwerkstatt hilft Ihnen gerne.) Vorarbeit (50 SX) – Motorrad mit Hubständer aufheben. ( S. -
Seite 32: Fahrtdurchhang Einstellen
FAHRWERK ABSTIMMEN – Konterring festziehen. (50 SX Mini) – Gesamte Federlänge im gespannten Zustand messen und den Wert notieren. – Konterring lösen. – Einstellring drehen, bis die Feder vollständig entspannt ist. Hakenschlüssel (T304) Hakenschlüssel (T1533) – Gesamte Federlänge im entspannten Zustand messen. –... -
Seite 33: Grundeinstellung Der Gabel Kontrollieren
Die Anzeige der Gabelpumpe schaltet sich automatisch ein. Beim Verbinden entweicht etwas Luft aus dem Gabelbein. Info Dies ist durch das Volumen des Schlauches bedingt und stellt keinen Defekt der Gabelpumpe oder der Gabel dar. Beiliegende KTM PowerParts‑Anleitung beachten. – Luftdruck nach Vorgabe einstellen. Vorgabe Luftdruck 2 bar Änderung des Luftdruckes schrittweise... -
Seite 34: Zugstufendämpfung Der Gabel Einstellen (50 Sx)
FAHRWERK ABSTIMMEN – Gabelpumpe vom linken Gabelbein trennen. Beim Trennen entweicht Überdruck aus dem Schlauch, das Gabelbein selbst verliert keine Luft. Die Anzeige der Gabelpumpe schaltet sich nach 80 Sekunden automatisch ab. – Schutzkappe montieren. Nacharbeit – Motorrad vom Hubständer nehmen. ( S. -
Seite 35: Sitzhöhe Einstellen
FAHRWERK ABSTIMMEN Vorgabe Schraube Lenkeraufnahme 40 Nm Loctite ® 243™ – Lenker positionieren. Info Auf die korrekte Verlegung der Kabel und Leitungen achten. – Lenkerklemmbrücken positionieren. Schrauben montieren und gleichmäßig festziehen. Vorgabe Schraube Lenkerklemmbrücke 20 Nm Info Auf gleichmäßige Spaltmaße achten. 10.17 Sitzhöhe einstellen Warnung... -
Seite 36: Servicearbeiten Fahrgestell
SERVICEARBEITEN FAHRGESTELL 11.1 Motorrad mit Hubständer aufheben Hinweis Beschädigungsgefahr Das abgestellte Fahrzeug kann wegrollen oder umfallen. – Stellen Sie das Fahrzeug auf festem und ebenem Untergrund ab. – Motorrad am Rahmen unterhalb des Motors aufheben. Hubständer (78929955100) Beide Räder haben keinen Bodenkontakt. –... -
Seite 37: Staubmanschetten Der Gabelbeine Reinigen
SERVICEARBEITEN FAHRGESTELL 11.4 Staubmanschetten der Gabelbeine reinigen Vorarbeit – Motorrad mit Hubständer aufheben. ( S. 34) – Gabelschutz ausbauen. ( S. 35) Hauptarbeit – Staubmanschetten an beiden Gabelbeinen nach unten schieben. Info Die Staubmanschetten sollen Staub und groben Schmutz von den Gabel- innenrohren abstreifen. -
Seite 38: Gabelschutz Einbauen
SERVICEARBEITEN FAHRGESTELL 11.6 Gabelschutz einbauen – Gabelschutz am rechten Gabelbein positionieren. Schrauben montieren und festziehen. Vorgabe Restliche Schrauben Fahrgestell 10 Nm V00267-10 – Gabelschutz am linken Gabelbein positionieren. Schrauben montieren und fest- ziehen. Vorgabe Restliche Schrauben Fahrgestell 10 Nm – Bremsleitung und Klemme positionieren. -
Seite 39: Gabelbeine Einbauen
SERVICEARBEITEN FAHRGESTELL 11.8 Gabelbeine einbauen Hauptarbeit (50 SX) – Gabelbeine positionieren. Die Entlüftungsschrauben sind nach vorne positioniert. Info Die zweite eingefräste Nut im Gabelbein muss mit der Oberkante der oberen Gabelbrücke abschließen. H01162-10 – Schrauben festziehen. Vorgabe Schraube Gabelbrücke oben 20 Nm –... -
Seite 40: Untere Gabelbrücke Ausbauen
SERVICEARBEITEN FAHRGESTELL 11.9 Untere Gabelbrücke ausbauen Vorarbeit – Motorrad mit Hubständer aufheben. ( S. 34) – Vorderrad ausbauen. S. 67) – Gabelbeine ausbauen. S. 36) – Startnummerntafel ausbauen. ( S. 44) – Kotflügel vorne ausbauen. ( S. 44) Hauptarbeit – Kraftstofftankentlüftung aus dem Gabelschaftrohr ziehen. - Seite 41 SERVICEARBEITEN FAHRGESTELL (50 SX) – Gabelbeine positionieren. Die Entlüftungsschrauben sind nach vorne positioniert. Info Die zweite eingefräste Nut (von oben) muss mit der Oberkante der obe- ren Gabelbrücke abschließen. H01162-12 – Schrauben festziehen. Vorgabe Schraube Gabelbrücke unten 15 Nm V00274-10 –...
-
Seite 42: Steuerkopflagerspiel Kontrollieren
Unfallgefahr Falsches Steuerkopflagerspiel beeinträchtigt das Fahrverhalten und beschädigt Bauteile. – Korrigieren Sie falsches Steuerkopflagerspiel unverzüglich. (Ihre autorisierte KTM-Fachwerkstatt hilft Ihnen gerne.) Info Wird über längere Zeit mit Spiel in der Steuerkopflagerung gefahren, werden die Lager und in weiterer Folge die Lagersitze im Rahmen beschädigt. -
Seite 43: Steuerkopflagerspiel Einstellen
SERVICEARBEITEN FAHRGESTELL Hauptarbeit – Lenker in Geradeausstellung bringen. Gabelbeine in Fahrtrichtung hin und her bewegen. Es darf kein Spiel am Steuerkopflager spürbar sein. » Wenn ein spürbares Spiel vorhanden ist: – Steuerkopflagerspiel einstellen. S. 41) – Lenker über den gesamten Lenkbereich hin und her bewegen. Der Lenker muss sich leicht über den gesamten Lenkbereich bewegen lassen. -
Seite 44: Steuerkopflager Schmieren
SERVICEARBEITEN FAHRGESTELL – Mit einem Kunststoffhammer leicht auf die obere Gabelbrücke klopfen, um Ver- spannungen zu vermeiden. – Schraube festziehen. Vorgabe Schraube Gabelbrücke oben 20 Nm – Schrauben festziehen. Vorgabe Schraube Gabelbrücke oben 20 Nm – Kraftstofftankentlüftung im Gabelschaftrohr positionieren. Nacharbeit –... -
Seite 45: Kraftstofftank Einbauen
SERVICEARBEITEN FAHRGESTELL Hauptarbeit – Schraube entfernen. R00530-10 – Kraftstofftank anheben. – Kraftstoffschlauch abziehen. Info Aus dem Kraftstoffschlauch kann ein Rest Kraftstoff auslaufen. – Kraftstofftankentlüftung aus dem Gabelschaftrohr ziehen. – Kraftstofftank abnehmen. R00531-10 11.15 Kraftstofftank einbauen Gefahr Brandgefahr Kraftstoff ist leicht entflammbar. Der Kraftstoff im Kraftstofftank dehnt sich bei Erwärmung aus und kann bei Überfüllung austreten. -
Seite 46: Startnummerntafel Ausbauen
SERVICEARBEITEN FAHRGESTELL – Kraftstofftank positionieren. – Sicherstellen, dass keine Kabel oder Bowdenzüge eingeklemmt oder beschädigt werden. – Schraube montieren und festziehen. Vorgabe Restliche Schrauben Fahrgestell 10 Nm – Kraftstofftankentlüftung im Gabelschaftrohr positionieren. R00530-11 Nacharbeit – Sitzbank montieren. ( S. 47) 11.16 Startnummerntafel ausbauen –... -
Seite 47: Kotflügel Vorne Einbauen
SERVICEARBEITEN FAHRGESTELL 11.19 Kotflügel vorne einbauen – Kotflügel mit den Bohrungen in den Haltenasen der Startnummerntafel positio- nieren. H00064-10 – Kotflügel vorne positionieren. Schrauben montieren und festziehen. Vorgabe Schraube Kotflügel 6 Nm H01428-11 11.20 Federbein ausbauen Vorarbeit (50 SX) – Motorrad mit Hubständer aufheben. -
Seite 48: Federbein Einbauen
SERVICEARBEITEN FAHRGESTELL – Schraube entfernen und den Schwingarm vorsichtig absenken. – Schraube entfernen, Spritzschutz zur Seite drücken und Federbein ent- nehmen. V00280-10 11.21 Federbein einbauen Warnung Unfallgefahr Änderungen am Fahrwerk können das Fahrverhalten des Fahrzeuges stark verändern. – Nach Änderungen zuerst langsam fahren, um das Fahrverhalten abschätzen zu können. Hauptarbeit (50 SX) –... -
Seite 49: Sitzbank Abnehmen
SERVICEARBEITEN FAHRGESTELL 11.22 Sitzbank abnehmen – Schnellverschluss öffnen und die Sitzbank hinten anheben. – Sitzbank zurückziehen und abnehmen. H00066-10 11.23 Sitzbank montieren – Die Sitzbank an der Schraube einhängen, hinten absenken und nach vorne schieben. Nase hängt am Kraftstofftank ein. H01431-10 –... -
Seite 50: Luftfilter Einbauen
SERVICEARBEITEN FAHRGESTELL 11.25 Luftfilter einbauen Hauptarbeit – Sauberen Luftfilter positionieren. – Hintere Haltenase positionieren. Luftfilterkastendeckel absenken und vordere Hal- tenase einrasten lassen. Info Wenn der Luftfilter nicht korrekt montiert ist, können Staub und Schmutz in den Motor gelangen und Schäden verursachen. H01477-10 Nacharbeit –... -
Seite 51: Enddämpfer Einbauen
SERVICEARBEITEN FAHRGESTELL 11.28 Enddämpfer einbauen – Enddämpfer positionieren. – Enddämpfer mit der Gummimuffe montieren. – Schwingelement mit der Schraube montieren. Vorgabe Restliche Schrauben Fahrgestell 10 Nm – Bundbuchsen positionieren. – Schraube montieren und festziehen. Vorgabe H01476-11 Restliche Schrauben Fahrgestell 10 Nm 11.29 Glasfasergarnfüllung des Enddämpfers wechseln Warnung... -
Seite 52: Kettenritzelabdeckung Einbauen
SERVICEARBEITEN FAHRGESTELL (50 SX Mini) – Schrauben entfernen. – Schraube entfernen. – Kettenritzelabdeckung abnehmen. H01436-10 11.31 Kettenritzelabdeckung einbauen Hauptarbeit (50 SX) – Kettenritzelabdeckung positionieren. Schrauben montieren, aber noch nicht festziehen. – Schraube montieren und festziehen. Vorgabe Schraube Kettenritzelabdeckung 12 Nm –... -
Seite 53: Kettenspannung Kontrollieren
SERVICEARBEITEN FAHRGESTELL Warnung Umweltgefährdung Problemstoffe verursachen Umweltschäden. – Entsorgen Sie Öle, Fette, Filter, Kraftstoffe, Reinigungsmittel, Bremsflüssigkeit usw. ordnungsgemäß und laut geltenden Vorschriften. Info Die Lebensdauer der Kette hängt zum Großteil von der Pflege ab. Vorarbeit – Motorrad mit Hubständer aufheben. ( S. -
Seite 54: Kettenspannung Einstellen
SERVICEARBEITEN FAHRGESTELL » Wenn die Kettenspannung nicht mit der Vorgabe übereinstimmt: – Kettenspannung einstellen. ( S. 52) Nacharbeit – Motorrad vom Hubständer nehmen. ( S. 34) 11.35 Kettenspannung einstellen Warnung Unfallgefahr Eine falsche Kettenspannung beschädigt Bauteile und führt zu Unfällen. Wenn die Kette zu stark gespannt ist, verschleißen die Kette, das Kettenritzel, das Kettenrad sowie die Getriebe- und Hinter- radlager schneller. - Seite 55 SERVICEARBEITEN FAHRGESTELL » Wenn die Kette verschlissen ist: – Antriebssatz wechseln. Info Wenn eine neue Kette montiert wird, sollten auch das Kettenrad und Kettenritzel gewechselt werden. Neue Ketten nutzen sich auf einem alten, eingelaufenen Kettenrad bzw. Kettenritzel schneller ab. – Kettengleitschutz auf Verschleiß...
-
Seite 56: Kettenführung Einstellen
S00876-01 11.39 Schwingarm kontrollieren – Schwingarm auf Beschädigung, Rissbildung und Verformung kontrollieren. » Wenn der Schwingarm Beschädigungen, Risse oder Verformungen aufweist: – Schwingarm wechseln. Info Einen beschädigten Schwingarm immer wechseln. Eine Reparatur am Schwingarm ist seitens KTM nicht zugelassen. S00877-01... -
Seite 57: Gasbowdenzugverlegung Kontrollieren
SERVICEARBEITEN FAHRGESTELL 11.40 Gasbowdenzugverlegung kontrollieren Warnung Unfallgefahr Der Gasbowdenzug kann bei falscher Verlegung aus der Führung rutschen. Der Gasschieber wird dann nicht mehr geschlossen und die Geschwindigkeit kann nicht mehr kontrolliert werden. – Stellen Sie sicher, dass die Gasbowdenzugverlegung und das Gasbowdenzugspiel der Vorgabe entspricht. Vorarbeit –... -
Seite 58: Bremsanlage
BREMSANLAGE 12.1 Spiel des Handbremshebels kontrollieren – Handbremshebel nach vorne drücken und Spiel kontrollieren. Spiel am Handbremshebel 3… 5 mm » Wenn das Spiel nicht mit der Vorgabe übereinstimmt: – Spiel des Handbremshebels einstellen. ( S. 56) H00073-10 12.2 Spiel des Handbremshebels einstellen –... -
Seite 59: Bremsscheiben Kontrollieren
Wenn der Bremsflüssigkeitsstand unter die angegebene Markierung oder den angegebenen Wert sinkt, ist die Bremsanlage undicht oder die Bremsbeläge sind abgenutzt. – Kontrollieren Sie die Bremsanlage und fahren Sie nicht weiter, bevor das Problem behoben ist. (Ihre autorisierte KTM- Fachwerkstatt hilft Ihnen gerne.) Warnung Hautreizungen Bremsflüssigkeit verursacht Hautreizungen. -
Seite 60: Bremsflüssigkeit Der Vorderradbremse Nachfüllen
Wenn der Bremsflüssigkeitsstand unter die angegebene Markierung oder den angegebenen Wert sinkt, ist die Bremsanlage undicht oder die Bremsbeläge sind abgenutzt. – Kontrollieren Sie die Bremsanlage und fahren Sie nicht weiter, bevor das Problem behoben ist. (Ihre autorisierte KTM- Fachwerkstatt hilft Ihnen gerne.) Warnung Hautreizungen Bremsflüssigkeit verursacht Hautreizungen. -
Seite 61: Bremsbeläge Der Vorderradbremse Kontrollieren
Übergelaufene oder verschüttete Bremsflüssigkeit sofort mit Wasser abwa- schen. 12.7 Bremsbeläge der Vorderradbremse kontrollieren Warnung Unfallgefahr Abgenutzte Bremsbeläge verringern die Bremswirkung. – Stellen Sie sicher, dass abgenutzte Bremsbeläge unverzüglich gewechselt werden. (Ihre autorisierte KTM-Fachwerkstatt hilft Ihnen gerne.) – Bremsbeläge auf ihre Mindestbelagstärke kontrollieren. ≥ 1 mm Mindestbelagstärke »... - Seite 62 Warnung Unfallgefahr Nicht zugelassene Bremsbeläge verändern die Bremswirkung. Nicht alle Bremsbeläge sind für KTM‑Motorräder geprüft und zugelassen. Aufbau und Reibwert der Bremsbeläge und damit auch die Bremsleistung können stark von den Originalbremsbelägen abweichen. Wenn Bremsbeläge verwendet werden, die von der Erstausrüstung abweichen, ist eine Übereinstimmung mit der Originalzu- lassung nicht gewährleistet.
-
Seite 63: Leerweg Am Fußbremshebel Kontrollieren
BREMSANLAGE Warnung Unfallgefahr Öl oder Fett auf den Bremsscheiben verringert die Bremswir- kung. – Halten Sie die Bremsscheiben stets öl- und fettfrei. – Reinigen Sie die Bremsscheiben bei Bedarf mit Bremsenreiniger. – Bremsscheiben kontrollieren. ( S. 57) – Bremszange positionieren. – Schraube montieren, aber noch nicht festziehen. -
Seite 64: Leerweg Des Fußbremshebels Einstellen
BREMSANLAGE – Feder aushängen. – Fußbremshebel zwischen Endanschlag und Anlage zum Fußbremszylinderkolben hin und her bewegen und Leerweg kontrollieren. Vorgabe Leerweg am Fußbremshebel 3… 5 mm » Wenn der Leerweg nicht mit der Vorgabe übereinstimmt: – Leerweg des Fußbremshebels einstellen. S. -
Seite 65: Bremsflüssigkeitsstand Der Hinterradbremse Kontrollieren
Bremsbeläge sind abgenutzt. – Kontrollieren Sie die Bremsanlage und stellen Sie sicher, dass niemand mit dem Fahrzeug fährt, bevor das Problem beho- ben ist. (Ihre autorisierte KTM-Fachwerkstatt hilft Ihnen gerne.) Warnung Unfallgefahr Überalterte Bremsflüssigkeit verringert die Bremswirkung. –... -
Seite 66: Bremsbeläge Der Hinterradbremse Kontrollieren
Motorrad vom Hubständer nehmen. ( S. 34) 12.14 Bremsbeläge der Hinterradbremse kontrollieren Warnung Unfallgefahr Abgenutzte Bremsbeläge verringern die Bremswirkung. – Stellen Sie sicher, dass abgenutzte Bremsbeläge unverzüglich gewechselt werden. (Ihre autorisierte KTM-Fachwerkstatt hilft Ihnen gerne.) – Bremsbeläge auf ihre Mindestbelagstärke kontrollieren. ≥ 1 mm Mindestbelagstärke »... -
Seite 67: Bremsbeläge Der Hinterradbremse Wechseln
Warnung Unfallgefahr Nicht zugelassene Bremsbeläge verändern die Bremswirkung. Nicht alle Bremsbeläge sind für KTM‑Motorräder geprüft und zugelassen. Aufbau und Reibwert der Bremsbeläge und damit auch die Bremsleistung können stark von den Originalbremsbelägen abweichen. Wenn Bremsbeläge verwendet werden, die von der Erstausrüstung abweichen, ist eine Übereinstimmung mit der Originalzu- lassung nicht gewährleistet. - Seite 68 BREMSANLAGE – Bremszange abnehmen und Bremsleitung aus dem Halter ziehen. Info Bremsleitung nicht knicken oder beschädigen. – Bremsbeläge entfernen. – Bremszange und Bremszangenträger reinigen. – Bremszange mit Bremsleitung spannungsfrei zur Seite hängen. – Bremsscheiben kontrollieren. ( S. 57) H01449-10 – Schrauben entfernen.
-
Seite 69: Räder, Reifen
RÄDER, REIFEN 13.1 Vorderrad ausbauen Vorarbeit – Motorrad mit Hubständer aufheben. ( S. 34) Hauptarbeit – Schraube entfernen. – Schrauben lösen. H01451-10 Warnung Unfallgefahr Beschädigte Bremsscheiben verringern die Bremswirkung. – Legen Sie das Rad immer so ab, dass die Bremsscheibe nicht beschä- digt wird. -
Seite 70: Hinterrad Ausbauen
RÄDER, REIFEN – Schraube montieren und festziehen. Vorgabe Schraube Steckachse 40 Nm Loctite ® 243™ vorne – Handbremshebel mehrmals betätigen, bis die Bremsbeläge an der Bremsscheibe anliegen. – Motorrad vom Hubständer nehmen. ( S. 34) – Vorderradbremse betätigen und Gabel einige Male kräftig einfedern. H01451-10 Die Gabelbeine richten sich aus. -
Seite 71: Reifenzustand Kontrollieren
13.5 Reifenzustand kontrollieren Info Nur von KTM freigegebene und/oder empfohlene Reifen montieren. Andere Reifen können sich negativ auf das Fahrverhalten auswirken. Reifentyp, Reifenzustand und Reifenluftdruck beeinflussen das Fahrverhalten des Motorrades. Vorder- und Hinterrad dürfen nur mit Reifen gleichartiger Profilgestaltung bereift sein. -
Seite 72: Reifenluftdruck Kontrollieren
Ziffern der DOT Bezeichnung gekennzeichnet. Die ersten beiden Ziffern weisen auf die Herstellungswoche und die letzten beiden Ziffern auf das Herstellungsjahr hin. KTM empfiehlt einen Wechsel der Reifen, unabhängig vom tatsächlichen Verschleiß, spätestens nach 5 Jahren. H01144-10 »... -
Seite 73: Kühlsystem
KÜHLSYSTEM 14.1 Kühlsystem Durch die Wasserpumpe im Motor ist ein Zwangsumlauf der Kühlflüssigkeit gege- ben. Der bei Erwärmung entstehende Druck im Kühlsystem wird durch ein Ventil im Kühler- verschluss geregelt. Dadurch ist die angegebene Kühlflüssigkeitstemperatur zuläs- sig, ohne dass mit Funktionsstörungen zu rechnen ist. 120 °C Die Kühlung erfolgt durch den Fahrtwind. -
Seite 74: Kühlflüssigkeitsstand Kontrollieren
KÜHLSYSTEM 14.3 Kühlflüssigkeitsstand kontrollieren Warnung Verbrühungsgefahr Kühlflüssigkeit wird beim Betrieb des Motorrades sehr heiß und steht unter Druck. – Öffnen Sie weder den Kühler, die Kühlerschläuche noch sonstige Bauteile des Kühlsystems, wenn der Motor oder das Kühlsystem betriebswarm sind. – Lassen Sie das Kühlsystem und den Motor abkühlen, bevor Sie den Kühler, die Kühlerschläuche oder sonstige Bauteile des Kühlsystems öffnen. -
Seite 75: Kühlflüssigkeit Einfüllen
KÜHLSYSTEM – Motorrad senkrecht stellen. – Geeignetes Gefäß unter den Wasserpumpendeckel stellen. – Schraube entfernen. Kühlerverschluss abnehmen. – Kühlflüssigkeit vollständig ablaufen lassen. – Schraube mit neuem Dichtring montieren und festziehen. Vorgabe Ablassschraube Wasserpumpendeckel 6 Nm H00076-10 14.5 Kühlflüssigkeit einfüllen Warnung Vergiftungsgefahr Kühlflüssigkeit ist giftig und gesundheitsschädlich. -
Seite 76: Motor Abstimmen
MOTOR ABSTIMMEN 15.1 Gasdrehgriff‑Einbaulage kontrollieren Warnung Unfallgefahr Der Gasbowdenzug kann bei falscher Gasdrehgriff‑Einbaulage aus der Führung rutschen. Der Gasschieber wird dann nicht mehr geschlossen und die Geschwindigkeit kann nicht mehr kontrolliert werden. – Stellen Sie sicher, dass die Gasdrehgriff‑Einbaulage der Vorgabe entspricht. –... -
Seite 77: Vergaser - Leerlauf (50 Sx)
MOTOR ABSTIMMEN – Einstellschraube so drehen, dass am Gasdrehgriff das Gasbowdenzugspiel vorhanden ist. Vorgabe Gasbowdenzugspiel 3… 5 mm – Mutter festziehen. – Manschette aufschieben. 400192-11 Nacharbeit – Kraftstofftank einbauen. S. 43) – Sitzbank montieren. ( S. 47) – Gasbowdenzugspiel kontrollieren. ( S. -
Seite 78: Vergaser - Leerlauf Einstellen (50 Sx Mini)
MOTOR ABSTIMMEN Vorgabe Chokefunktion deaktiviert – Chokeknopf ist bis zum Anschlag hineingedrückt. S. 15) Leerlaufdrehzahl 1.400… 1.500 1/min – Leerlaufgemisch-Regulierschraube langsam im Uhrzeigersinn drehen, bis die Leerlaufdrehzahl zu sinken beginnt. – Stellung merken und die Leerlaufgemisch-Regulierschraube nun langsam gegen den Uhrzeigersinn drehen, bis die Leerlaufdrehzahl wieder sinkt. –... -
Seite 79: Kupplungseinstellung Kontrollieren
MOTOR ABSTIMMEN Info Sollte es dabei zu einem größeren Drehzahlanstieg kommen, die Leerlauf- drehzahl auf normales Niveau reduzieren und die vorangegangenen Arbeits- schritte nochmals durchführen. Kommt man mit der hier beschriebenen Vorgehensweise zu keinem befriedi- genden Ergebnis, kann eine falsch dimensionierte Leerlaufdüse die Ursache dafür sein. -
Seite 80: Kupplung Einstellen
MOTOR ABSTIMMEN – Fahrzeug wie abgebildet auf die linke Seite legen. H01456-01 – Schrauben entfernen. – Kupplungsdeckel mit Dichtring abnehmen. H01458-10 15.10 Kupplung einstellen Vorarbeit – Kupplungsdeckel ausbauen. S. 77) Hauptarbeit – Kupplungskorb drehen, bis die Einstellschrauben zugänglich sind. H01459-10 Bedingung Wenn kein Anhaltspunkt vorhanden ist: –... -
Seite 81: Kupplungsdeckel Einbauen
MOTOR ABSTIMMEN – Einstellschrauben gegen den Uhrzeigersinn drehen. Vorgabe 1 Klick senkt die Rutschdrehzahl um 250… 350 1/min Nacharbeit – Kupplungsdeckel einbauen. S. 79) – Getriebeölstand kontrollieren. ( S. 81) – Kupplungseinstellung kontrollieren. S. 77) 15.11 Kupplungsdeckel einbauen Hauptarbeit – Kupplungsdeckel mit Dichtring positionieren. -
Seite 82: Servicearbeiten Motor
SERVICEARBEITEN MOTOR 16.1 Ölstand kontrollieren (50 SX Mini) Vorarbeit – Motorrad auf einer waagrechten Fläche senkrecht stellen. Hauptarbeit – Ölstand im Öltank kontrollieren. Für eine Kraftstofftankfüllung muss der Öltank mindestens bis an die MIN‑Markierung aufgefüllt sein. » Wenn der Ölstand nicht mit der Vorgabe übereinstimmt: –... -
Seite 83: Getriebeölstand Kontrollieren
SERVICEARBEITEN MOTOR – Ölpumpenrad gegen den Uhrzeigersinn drehen, bis Öl blasenfrei aus der Öllei- tung austritt. V00276-10 – Ölleitung anschließen. – Ölpumpe positionieren. – Schrauben montieren und festziehen. Vorgabe Schraube Ölpumpe 6 Nm 300651-10 16.3 Getriebeölstand kontrollieren Bedingung Motor ist kalt. Vorarbeit –... -
Seite 84: Getriebeöl Nachfüllen
SERVICEARBEITEN MOTOR Info Getriebeöl bei betriebswarmem Motor ablassen. Vorarbeit – Motorrad auf waagrechter Fläche am Plug‑in‑Ständer abstellen. Hauptarbeit (50 SX) – Geeignetes Gefäß unter den Motor stellen. – Ölablassschraube mit Magnet entfernen. – Getriebeöl vollständig ablaufen lassen. – Ölablassschraube mit Magnet gründlich reinigen. –... - Seite 85 SERVICEARBEITEN MOTOR Hauptarbeit (50 SX) – Schraube Getriebeölstandskontrolle entfernen. H00083-10 (50 SX Mini) – Schraube Getriebeölstandskontrolle entfernen. S00882-10 – Öleinfüllschraube entfernen. – Getriebeöl einfüllen, bis es aus der Bohrung der Getriebeölstandsschraube austritt. Getriebeöl (ATF Dexron 3) ( S. 94) – Schraube Getriebeölstandskontrolle montieren und festziehen.
-
Seite 86: Reinigung, Pflege
REINIGUNG, PFLEGE 17.1 Motorrad reinigen Hinweis Materialschaden Bei falscher Verwendung eines Hochdruckreinigers werden Bauteile beschädigt oder zerstört. Das Wasser dringt durch den hohen Druck in elektrische Bauteile, Stecker, Bowdenzüge, Lager usw. ein. Zu hoher Druck verursacht Störungen und zerstört Bauteile. – Richten Sie den Wasserstrahl nicht direkt auf elektrische Bauteile, Stecker, Bowdenzüge oder Lager. - Seite 87 REINIGUNG, PFLEGE Spezialreiniger für glänzende und matte Lacke, Metall- und Kunststoffflächen S. 96)
-
Seite 88: Lagerung
Reifenluftdruck kontrollieren. ( S. 70) – Fahrzeug an einem trockenen Lagerplatz, der keinen großen Temperaturschwankun- gen unterliegt, abstellen. Info KTM empfiehlt, das Motorrad aufzuheben. – Motorrad mit Hubständer aufheben. ( S. 34) – Das Motorrad mit einer luftdurchlässigen Plane oder Decke abdecken. -
Seite 89: Fehlersuche
FEHLERSUCHE Fehler Mögliche Ursache Maßnahme – Motor dreht durch, springt aber nicht Bedienungsfehler Arbeitsschritte zum Startvorgang durchführen. S. 19) – Motorrad war längere Zeit nicht in Schwimmerkammer des Vergasers entleeren. Betrieb, daher alter Kraftstoff in der Schwimmerkammer – Kraftstoffzufuhr unterbrochen Kraftstofftankentlüftung kontrollieren. -
Seite 90: Kühlflüssigkeit Ablassen
FEHLERSUCHE Fehler Mögliche Ursache Maßnahme – Motor hat zu wenig Leistung Auspuffanlage undicht, deformiert Auspuffanlage auf Beschädigungen kontrollie- oder zu wenig Glasfasergarnfüllung ren. im Enddämpfer – Glasfasergarnfüllung des Enddämpfers wech- seln. S. 49) – Zündanlage defekt Zündspule kontrollieren. – Zündkerzenstecker kontrollieren. –... -
Seite 91: Technische Daten
TECHNISCHE DATEN 20.1 Motor Bauart 1-Zylinder 2-Takt Otto-Motor, flüssigkeitsgekühlt, mit Membran- einlass Hubraum 49,0 cm³ 40 mm Bohrung 39,5 mm Kurbelwellenlagerung 2 Rillenkugellager Pleuellager Nadellager Kolbenbolzenlager Nadellager Kolben Alu gegossen Kolbenringe 1 Rechteckring Motorschmierung (50 SX) Gemischölschmierung Motorschmierung (50 SX Mini) Getrenntschmierung Primärübersetzung 33:61 gerade verzahnter Stirnradtrieb... -
Seite 92: Vergaser Mit Vergaserabstimmung
TECHNISCHE DATEN 20.3 Vergaser mit Vergaserabstimmung 20.3.1 50 SX Vergasertyp Dell`Orto PHBG 19BS Nadelposition 2. Position von oben Leerlaufgemisch-Regulierschraube offen 3 Umdrehungen Hauptdüse Düsennadel Leerlaufdüse Nadeldüse 262AU Gasschieber Kaltstartdüse 20.3.2 50 SX Mini Vergasertyp Dell`Orto PHVA 12XS Nadelposition 3. Position von oben Leerlaufluft-Regulierschraube offen 1 Umdrehung... -
Seite 93: Reifen
2,50 - 10 33J TT 2,75 - 10 38J TT MAXXIS MAXX CROSS SI MAXXIS MAXX CROSS SI Die angegebenen Reifen stellen eine der möglichen Serienbereifungen dar. Weitere Informationen finden Sie im Bereich Service unter: http://www.ktm.com 20.7 Gabel 20.7.1 50 SX Gabelartikelnummer 07.18.6Q.02... -
Seite 94: Sx Mini
TECHNISCHE DATEN Fettmenge Cartridge links 6 ml Vielzweckfett (00062010051) ( S. 97) 20.7.2 50 SX Mini Gabelartikelnummer 07.18.1Q.01 WP Performance Systems USD 35 Gabel Gabellänge 580 mm Federrate Gewicht Fahrer: 15… 25 kg 1,8 N/mm Gewicht Fahrer (Standard): 25… 35 kg 2,0 N/mm Gewicht Fahrer: 35…... -
Seite 95: Anzugsdrehmomente Fahrgestell
TECHNISCHE DATEN Gewicht Fahrer: 15… 25 kg 65 N/mm Gewicht Fahrer (Standard): 25… 35 kg 75 N/mm Gewicht Fahrer: 35… 45 kg 85 N/mm Federlänge 120 mm Gasdruck 10 bar Statischer Durchhang 10 mm Fahrtdurchhang 65 mm Einbaulänge 245 mm Stoßdämpferöl Stoßdämpferöl (SAE 2,5) (50180751S1) ( S. -
Seite 96: Betriebsstoffe
BETRIEBSSTOFFE Bremsflüssigkeit DOT 4 / DOT 5.1 Norm / Klassifizierung – Vorgabe – Verwenden Sie nur Bremsflüssigkeit, welche der angegebenen Norm entspricht (siehe Angaben auf dem Behälter) und die entspre- chenden Eigenschaften besitzt. Empfohlener Lieferant Castrol – REACT PERFORMANCE DOT 4 Motorex ®... - Seite 97 BETRIEBSSTOFFE Empfohlener Lieferant Motorex ® – Cross Power 2T Stoßdämpferöl (SAE 2,5) (50180751S1) Norm / Klassifizierung – SAE ( S. 98) (SAE 2,5) Vorgabe – Verwenden Sie nur Öle, welche den angegebenen Normen entsprechen (siehe Angaben auf dem Behälter) und die entsprechenden Eigenschaften besitzen.
-
Seite 98: Hilfsstoffe
HILFSSTOFFE Griffkleber (00062030051) Empfohlener Lieferant KTM AG – GRIP GLUE Hochviskoses Schmierfett Empfohlener Lieferant ® – LGHB 2 Kettenreinigungsmittel Empfohlener Lieferant Motorex ® – Chain Clean Kettenspray Offroad Empfohlener Lieferant Motorex ® – Chainlube Offroad Konservierungsmittel für Lacke, Metall und Gummi... - Seite 99 HILFSSTOFFE Universal Ölspray Empfohlener Lieferant Motorex ® – Joker 440 Synthetic Vielzweckfett (00062010051) Empfohlener Lieferant Klüber Lubrication ® – CENTOPLEX 2 EP...
-
Seite 100: Normen
NORMEN Die SAE-Viskositätsklassen wurden von der Society of Automotive Engineers festgelegt und dienen der Einteilung der Öle nach ihrer Viskosität. Die Viskosität beschreibt nur eine Eigenschaft eines Öls und enthält keinerlei Aussage zur Qualität. JASO FD JASO FD ist eine Klassifizierung für ein 2-Takt Motorenöl, welches speziell für die extremen Anforderungen im Rennsport entwickelt wurde. -
Seite 101: Abkürzungsverzeichnis
ABKÜRZUNGSVERZEICHNIS Art.‑Nr. Artikelnummer bzw. beziehungsweise zirka etc. et cetera evtl. eventuell ggf. gegebenenfalls Nummer u. a. unter anderem u. Ä. und Ähnliches usw. und so weiter vgl. vergleiche z. B. zum Beispiel... -
Seite 102: Indexverzeichnis
INDEXVERZEICHNIS Frostschutz INDEXVERZEICHNIS kontrollieren ......71 Abbildungen ........8 Füllmenge Arbeitsregeln . - Seite 103 INDEXVERZEICHNIS Kettenführung einstellen ....... . 54 Ölpumpe kontrollieren ......52 entlüften .
- Seite 104 INDEXVERZEICHNIS Federbein ....... . 92 Füllmengen ....... 90 Gabel .
- Seite 105 *3213634de* 3213634de 03/2017 KTM Sportmotorcycle GmbH 5230 Mattighofen/Österreich Foto: Mitterbauer/KTM http://www.ktm.com...
