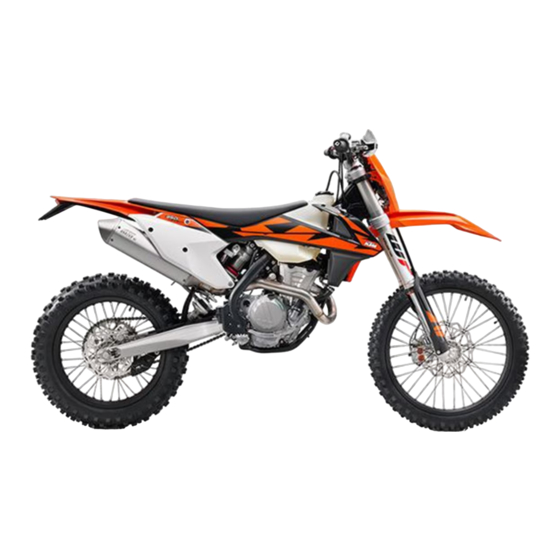

KTM 450 EXC-F Six Days 2019 Bedienungsanleitung
  1. Anleitungen
  2. Marken
  3. KTM Anleitungen
  4. Motorräder
  5. 450 EXC-F Six Days 2019
  6. Bedienungsanleitung

KTM 450 EXC-F Six Days 2019 Bedienungsanleitung

Vorschau ausblenden Andere Handbücher für 450 EXC-F Six Days 2019:
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen
BEDIENUNGSANLEITUNG
2019
450 EXC‑F Six Days
500 EXC‑F
Art.-Nr. 3213860de

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für KTM 450 EXC-F Six Days 2019

Inhaltszusammenfassung für KTM 450 EXC-F Six Days 2019

  • Seite 1 BEDIENUNGSANLEITUNG 2019 450 EXC‑F Six Days 500 EXC‑F Art.-Nr. 3213860de...

  • Seite 3: Lieber Ktm-Kunde

    LIEBER KTM‑KUNDE Wir möchten Sie recht herzlich zu Ihrer Entscheidung für ein KTM‑Motorrad beglückwünschen. Sie sind nun LIEBER KTM‑KUNDE Besitzer eines modernen, sportlichen Motorrades, das Ihnen bestimmt viel Freude bereiten wird, wenn Sie es ent- sprechend warten und pflegen. Wir wünschen Ihnen viel Freude beim Fahren! Bitte tragen Sie unten die Seriennummern Ihres Fahrzeuges ein.

  • Seite 4: Inhaltsverzeichnis

    INHALTSVERZEICHNIS 6.10 Zündschloss ........22 INHALTSVERZEICHNIS DARSTELLUNGSMITTEL ....... 6 6.11 Tankverschluss öffnen ...... 22 Verwendete Symbole ......6 6.12 Tankverschluss schließen....23 Benutzte Formatierungen....6 6.13 Kaltstartknopf........23 SICHERHEITSHINWEISE....... 7 6.14 Leerlaufdrehzahl-Regulierschraube ..24 6.15 Schalthebel ........24 Einsatzdefinition - 6.16 Fußbremshebel........
  • Seite 5 INHALTSVERZEICHNIS Startleistung von 11.14 Federvorspannung der Lithium‑Ionen‑Batterien bei Gabel einstellen (450 EXC‑F niedrigen Temperaturen....42 Six Days US) ........62 Fahrzeug auf erschwerte 11.15 Lenkerposition ......... 63 Einsatzbedingungen vorbereiten ..42 11.16 Lenkerposition einstellen ....63 Fahrzeug für Fahrten in trockenem 12 SERVICEARBEITEN FAHRGESTELL .....
  • Seite 6 INHALTSVERZEICHNIS 12.39 Kettenspannung einstellen....92 15 ELEKTRIK ..........119 12.40 Kette, Kettenrad, Kettenritzel und 15.1 Batterie ausbauen ...... 119 Kettenführung kontrollieren ....93 15.2 Batterie einbauen ....... 119 12.41 Rahmen kontrollieren ....96 15.3 Batterie laden ......120 12.42 Schwingarm kontrollieren ....
  • Seite 7 INHALTSVERZEICHNIS 20 LAGERUNG ..........145 20.1 Lagerung........145 20.2 Inbetriebnahme nach der Lagerung........146 21 FEHLERSUCHE ........147 22 BLINKCODE ..........150 23 TECHNISCHE DATEN........ 152 23.1 Motor..........152 23.2 Anzugsdrehmomente Motor..... 153 23.3 Füllmengen ........154 23.3.1 Motoröl ........154 23.3.2 Kühlflüssigkeit ......

  • Seite 8: Darstellungsmittel

    Alle Arbeiten, die mit diesem Symbol gekennzeichnet sind, erfordern Fachkenntnisse und tech- nisches Verständnis. Lassen Sie diese Arbeiten, im Interesse Ihrer eigenen Sicherheit, in einer autorisierten KTM-Fachwerkstatt durchführen! Dort wird Ihr Motorrad von speziell geschulten Fachkräften mit dem erforderlichen Spezialwerkzeug optimal betreut.

  • Seite 9: Sicherheitshinweise 2

    SICHERHEITSHINWEISE 2 Einsatzdefinition - Bestimmungsgemäßer Gebrauch Dieses Fahrzeug ist so konzipiert und konstruiert, dass es gängigen Beanspruchungen bei regulärem Wettbe- werbseinsatz standhält. Dieses Fahrzeug entspricht den derzeit gültigen Reglements und Kategorien der obersten internationalen Motorsportverbände. Info Dieses Fahrzeug ist nur in der homologierten (gedrosselten) Version für den öffentlichen Straßenverkehr zugelassen.

  • Seite 10: Gefahrengrade Und Symbole

    2 SICHERHEITSHINWEISE Gefahrengrade und Symbole Gefahr Hinweis auf eine Gefahr, die unmittelbar und mit Sicherheit zum Tod oder zu schweren bleibenden Ver- letzungen führt, wenn nicht die entsprechenden Vorkehrungen getroffen werden. Warnung Hinweis auf eine Gefahr, die wahrscheinlich zum Tod oder zu schweren Verletzungen führt, wenn nicht die entsprechenden Vorkehrungen getroffen werden.
  • Seite 11 SICHERHEITSHINWEISE 2 Information Emissionskontrolle Information Geräuschemission S02407-01 Typenschild Kanada M01528-01 Typenschild USA Information Bremsflüssigkeit F00489-10 Information Kettenspannung F00490-10...

  • Seite 12: Melden Von Sicherheitsmängeln

    Wenn Sie glauben, dass Ihr Fahrzeug einen Mangel aufweist, der zu einem Unfall und in der Folge zu Personen- schäden oder Todesfällen führen könnte, müssen Sie dies umgehend der US-Verkehrssicherheitsbehörde NHTSA (National Highway Traffic Safety Administration) sowie KTM North America, Inc. melden. Sollte die NHTSA mehrere ähnliche Beschwerden erhalten, kann sie eine Untersuchung einleiten. Falls sich dabei herausstellt, dass eine bestimmte Fahrzeuggruppe Sicherheitsmängel aufweist, kann die NHTSA eine...

  • Seite 13: Geräuschemissionsgarantie

    Betriebsgeräusch nutzungsbedingt erhöht hat. Gegen den Halter können sonst gegebenenfalls Strafen nach der jeweiligen Rechtslage verhängt werden. Verbraucherrechte Garantieansprüche sind bei einer KTM-Fachwerkstatt geltend zu machen. Bei Beschwerden wenden Sie sich bitte KTM North America, Inc., Customer Support, 1119 Milan Ave., Amherst, OH 44001, USA Telefon: (440) 985–3553 www.ktmusa.com...

  • Seite 14: Sicherer Betrieb

    Jacke mit Protektoren. – Verwenden Sie immer Schutzkleidung, die in einwandfreiem Zustand ist und den gesetzlichen Vorga- ben entspricht. Im Interesse Ihrer eigenen Sicherheit empfiehlt KTM das Betreiben des Fahrzeuges nur mit geeigneter Schutz- kleidung. 2.13 Arbeitsregeln Für einige Arbeiten sind Spezialwerkzeuge notwendig. Diese sind nicht Bestandteil des Fahrzeuges, können aber unter der angegebenen Nummer in Klammern bestellt werden.

  • Seite 15: Umwelt

    KTM‑Händler. Die Bedienungsanleitung ist ein wichtiger Bestandteil des Fahrzeuges und muss beim Verkauf an den neuen Eigentümer übergeben werden. Die Bedienungsanleitung steht außerdem zum Download bei Ihrem autorisierten KTM‑Händler und auf der KTM‑Website zur Verfügung. Internationale KTM‑Website: http://www.ktm.com...

  • Seite 16: Wichtige Hinweise

    Garantie, Gewährleistung Die im Serviceplan vorgeschriebenen Arbeiten müssen ausschließlich in einer autorisierten KTM-Fachwerkstatt durchgeführt und sowohl im Service & Garantieheft als auch im KTM Dealer.net bestätigt werden, da sonst jeglicher Garantieanspruch verloren geht. Bei Schäden und Folgeschäden, die durch Manipulationen und/oder Umbauten am Fahrzeug verursacht wurden, kann keine Garantie gewährt werden.
  • Seite 17 WICHTIGE HINWEISE 3 Die Liste der autorisierten KTM‑Händler finden Sie auf der KTM‑Website. Internationale KTM‑Website: http://www.ktm.com...

  • Seite 18: Fahrzeugansicht

    4 FAHRZEUGANSICHT Fahrzeugansicht vorn links (Symboldarstellung) M01531-10 Handbremshebel ( S. 20) Kupplungshebel ( S. 20) Tankverschluss Seitenständer ( S. 25) Motornummer ( S. 19) Schalthebel ( S. 24)

  • Seite 19: Fahrzeugansicht Hinten Rechts (Symboldarstellung)

    FAHRZEUGANSICHT 4 Fahrzeugansicht hinten rechts (Symboldarstellung) M01532-10 Lichtschalter ( S. 21) Blinkerschalter ( S. 21) Hupentaster ( S. 20) Not-Aus-Schalter ( S. 21) E-Starterknopf ( S. 21) Gasdrehgriff ( S. 20) Fahrgestellnummer ( S. 18) Typenschild ( S. 18) Gabelartikelnummer ( S.

  • Seite 20: Seriennummern

    5 SERIENNUMMERN Fahrgestellnummer Die Fahrgestellnummer ist auf dem Steuerkopf rechts einge- prägt. 401945-10 Typenschild Das Typenschild ist auf dem Steuerkopf vorn angebracht. Das zusätzliche Typenschild für Kanada ist auf dem Rahmen- brustrohr vorn angebracht. M00994-10 Schlüsselnummer Die Schlüsselnummer für das Zünd- und Lenkungsschloss ist auf der KEYCODECARD angeführt.

  • Seite 21: Motornummer

    SERIENNUMMERN 5 Motornummer Die Motornummer ist an der linken Motorseite hinter dem Schalthebel eingeprägt. H00940-10 Gabelartikelnummer Die Gabelartikelnummer ist auf der Innenseite der Gabelfaust eingeprägt. 401947-10 Federbein‑Artikelnummer Die Federbein‑Artikelnummer ist am Federbein‑Oberteil über dem Einstellring zur Motorseite hin eingeprägt. H02222-10...

  • Seite 22: Bedienelemente

    6 BEDIENELEMENTE Kupplungshebel Der Kupplungshebel ist am Lenker links angebracht. Die Kupplung wird hydraulisch betätigt und stellt sich automatisch nach. V00854-10 Handbremshebel Der Handbremshebel ist am Lenker rechts angebracht. Mit dem Handbremshebel wird die Vorderradbremse betätigt. E01205-10 Gasdrehgriff Der Gasdrehgriff ist am Lenker rechts angebracht.

  • Seite 23: Lichtschalter

    BEDIENELEMENTE 6 Lichtschalter Der Lichtschalter ist am Lenker links angebracht. Mögliche Zustände Abblendlicht ein – Lichtschalter ist nach unten geschwenkt. In dieser Stellung ist das Abblendlicht und Rücklicht eingeschaltet. Fernlicht ein – Lichtschalter ist nach oben geschwenkt. In dieser Stellung ist das Fernlicht und Rücklicht eingeschaltet.

  • Seite 24: Kontrollleuchten-Übersicht

    Fehlfunktion‑Kontrollleuchte leuchtet/blinkt gelb – Die OBD hat einen Fehler in der Fahrzeugelektronik erkannt. Verkehrsgerecht anhalten und eine autori- sierte KTM-Fachwerkstatt kontaktieren. Kraftstoffpegel‑Warnleuchte leuchtet gelb – Kraftstoff- pegel hat die Reservemarke erreicht. V00451-01 Blinkerkontrollleuchte blinkt grün – Blinker ist einge- schaltet.

  • Seite 25: Tankverschluss Schließen

    BEDIENELEMENTE 6 Hinweis Umweltgefährdung Unsachgemäßer Umgang mit Kraftstoff gefährdet die Umwelt. – Lassen Sie Kraftstoff nicht in das Grundwasser, den Boden oder die Kanalisation gelangen. – Entriegelungsknopf drücken, Tankverschluss gegen den Uhrzeigersinn drehen und nach oben abnehmen. M01472-10 6.12 Tankverschluss schließen –...

  • Seite 26: Leerlaufdrehzahl-Regulierschraube

    6 BEDIENELEMENTE 6.14 Leerlaufdrehzahl-Regulierschraube Die Leerlaufeinstellung am Drosselklappenkörper wirkt sich stark auf das Startverhalten, einen stabilen Leerlauf und das Ansprech- verhalten beim Gasgeben aus. Ein Motor mit korrekt eingestelltem Leerlauf lässt sich leichter starten als ein Motor mit falsch eingestelltem Leerlauf. Die Leerlaufdrehzahl wird mit der Leerlaufdrehzahl- Regulierschraube eingestellt.

  • Seite 27: Fußbremshebel

    BEDIENELEMENTE 6 6.16 Fußbremshebel Der Fußbremshebel ist vor der rechten Fußraste angebracht. Mit dem Fußbremshebel wird die Hinterradbremse betätigt. 401956-10 6.17 Seitenständer Der Seitenständer ist an der linken Fahrzeugseite angebracht. 401943-10 Der Seitenständer dient zum Abstellen des Motorrades. Info Während der Fahrt muss der Seitenständer hochge- klappt und mit dem Gummiband gesichert sein.

  • Seite 28: Lenkung Absperren

    6 BEDIENELEMENTE 6.19 Lenkung absperren Hinweis Beschädigungsgefahr Das abgestellte Fahrzeug kann wegrollen oder umfallen. – Stellen Sie das Fahrzeug auf festem und ebenem Untergrund ab. – Fahrzeug abstellen. – Den Lenker ganz nach rechts einschlagen. – Lenkungsschloss regelmäßig schmieren. Universal Ölspray ( S.

  • Seite 29: Kombiinstrument 7

    KOMBIINSTRUMENT 7 Kombiinstrument‑Übersicht – Mit der Taste werden verschiedene Funktionen gesteuert. – Mit der Taste werden verschiedene Funktionen gesteuert. Info Im Auslieferungszustand ist nur der Anzeigemodus SPEED/H und SPEED/ODO aktiviert. V00799-01 Aktivierung und Test Kombiinstrument aktivieren Das Kombiinstrument wird aktiviert, wenn eine der Tasten gedrückt wird oder vom Raddrehzahlgeber ein Impuls kommt.

  • Seite 30: Kombiinstrument Einstellen

    7 KOMBIINSTRUMENT – 3 - 5 Sekunden warten. Die Einstellungen werden gespeichert. Info Wird 10-12 Sekunden keine Taste gedrückt oder ein Impuls vom Raddrehzahlgeber kommt, werden die Ein- stellungen automatisch gespeichert und das Setup- Menü geschlossen. Kombiinstrument einstellen Info Im Auslieferungszustand ist nur der Anzeigemodus SPEED/H und SPEED/ODO aktiviert. Bedingung Das Motorrad steht.

  • Seite 31: Uhrzeit Einstellen

    KOMBIINSTRUMENT 7 Uhrzeit einstellen Bedingung Das Motorrad steht. – Taste so oft kurz drücken, bis die Anzeige CLK rechts unten im Display erscheint. – Taste 2 - 3 Sekunden drücken. Stundenanzeige blinkt. – Stundenanzeige mit der Taste bzw. Taste einstellen. –...

  • Seite 32: Anzeigemodus Speed (Geschwindigkeit)

    7 KOMBIINSTRUMENT Anzeigemodus SPEED (Geschwindigkeit) – Taste so oft kurz drücken, bis die Anzeige SPEED links im Display erscheint. Im Anzeigemodus SPEED wird die aktuelle Geschwindigkeit ange- zeigt. Die aktuelle Geschwindigkeit kann in Km/h oder in Mph angezeigt werden. Info Länderspezifische Einstellung vornehmen.

  • Seite 33: Setup-Menü

    KOMBIINSTRUMENT 7 Setup-Menü Bedingung • Das Motorrad steht. – Taste so oft kurz drücken, bis die Anzeige H rechts unten im Display erscheint. – Taste 2 - 3 Sekunden drücken. Das Setup-Menü zeigt die aktivierten Funktionen an. Info Die Taste so oft kurz drücken, bis die gewünschte Funk- 400344-01 tion erreicht wird.

  • Seite 34: Anzeigemodus Speed/Clk (Uhrzeit)

    7 KOMBIINSTRUMENT Taste kurz aktiviert Mph Anzeige drücken. Taste keine Funktion 3 Sekunden drücken. 3 - 5 Sekun- wechselt zur nächsten Anzeige, wechselt von den warten. der Auswahl in das Setup-Menü 10 - 12 speichert und schließt das Setup-Menü Sekunden warten.

  • Seite 35: Anzeigemodus Speed/Lap (Rundenzeit)

    KOMBIINSTRUMENT 7 7.13 Anzeigemodus SPEED/LAP (Rundenzeit) – Taste so oft kurz drücken, bis die Anzeige LAP rechts unten im Display erscheint. Im Anzeigemodus LAP können mit der Stoppuhr bis zu 10 Run- denzeiten gestoppt werden. Info Wenn die Rundenzeit nach dem Drücken der Taste wei- ter läuft, sind 9 Speicherplätze belegt.

  • Seite 36: Anzeigemodus Speed/Odo (Odometer)

    7 KOMBIINSTRUMENT 7.15 Anzeigemodus SPEED/ODO (Odometer) – Taste so oft kurz drücken, bis die Anzeige ODO rechts unten im Display erscheint. Im Anzeigemodus ODO wird die gefahrene Gesamtwegstrecke ange- zeigt. Taste keine Funktion 3 Sekunden drücken. Taste kurz nächster Anzeigemodus 400317-01 drücken.

  • Seite 37: Anzeigemodus Speed/Tr2 (Tripmaster 2)

    KOMBIINSTRUMENT 7 7.17 Anzeigemodus SPEED/TR2 (Tripmaster 2) – Taste so oft kurz drücken, bis die Anzeige TR2 rechts oben im Display erscheint. Der TR2 (Tripmaster 2) läuft immer mit und zählt bis 999,9. Taste Löscht Werte TR2 und A2. 3 Sekunden drücken.

  • Seite 38: Anzeigemodus Speed/A1 (Durchschnittsgeschwindigkeit 1)

    7 KOMBIINSTRUMENT 7.19 Anzeigemodus SPEED/A1 (Durchschnittsgeschwindigkeit 1) – Taste so oft kurz drücken, bis die Anzeige A1 rechts oben im Display erscheint. A1 (Durchschnittsgeschwindigkeit 1) zeigt die Durchschnittsge- schwindigkeit auf Berechnungsbasis von TR1 (Tripmaster 1) und S1 (Stoppuhr 1) an. Die Berechnung dieses Wertes wird mit dem ersten Impuls des Raddrehzahlgebers aktiviert und endet 3 Sekunden nach dem letz- ten Impuls.

  • Seite 39: Anzeigemodus Speed/S1 (Stoppuhr 1)

    KOMBIINSTRUMENT 7 7.21 Anzeigemodus SPEED/S1 (Stoppuhr 1) – Taste so oft kurz drücken, bis die Anzeige S1 rechts oben im Display erscheint. S1 (Stoppuhr 1) zeigt die Fahrzeit auf Basis von TR1 an und läuft weiter, sobald vom Raddrehzahlgeber ein Impuls kommt. Die Berechnung dieses Wertes startet mit dem ersten Impuls des Raddrehzahlgebers und endet 3 Sekunden nach dem letzten Impuls.
  • Seite 40 7 KOMBIINSTRUMENT Anzeige Taste Taste kurz Taste Taste kurz 3 - 5 Sekun- 10 - 12 3 Sekunden drücken. 3 Sekunden drücken. den warten. Sekunden drücken. drücken. warten. Setup-Menü keine Funk- aktiviert die keine Funk- deaktiviert wechselt zur Setup-Menü tion blinkende tion die blinkende...

  • Seite 41: Übersicht Bedingungen Und Aktivierbarkeit

    KOMBIINSTRUMENT 7 Anzeige Taste Taste kurz Taste Taste kurz 3 - 5 Sekun- 10 - 12 3 Sekunden drücken. 3 Sekunden drücken. den warten. Sekunden drücken. drücken. warten. Einstellen von Erhöht Wert Erhöht Wert Verringert Verringert Speichert TR2 (Tripmas- TR2. TR2.

  • Seite 42: Inbetriebnahme

    – Sichern Sie das Fahrzeug vor dem Zugriff Unbefugter. Info Bedenken Sie beim Betreiben Ihres Motorrades, dass sich andere Menschen durch übermäßigen Lärm belästigt fühlen. – Vergewissern Sie sich, dass die Arbeiten der Auslieferungsinspektion von einer autorisierten KTM-Fachwerkstatt durchgeführt wurden.

  • Seite 43: Motor Einfahren

    INBETRIEBNAHME 8 Sie erhalten die Auslieferungsurkunde und das Service & Garantieheft bei der Fahrzeugübergabe. – Lesen Sie vor der ersten Fahrt die gesamte Bedienungsanleitung aufmerksam durch. – Machen Sie sich mit den Bedienelementen vertraut. – Grundstellung des Kupplungshebels einstellen. ( S.

  • Seite 44: Startleistung Von Lithium-Ionen-Batterien Bei Niedrigen Temperaturen

    8 INBETRIEBNAHME Startleistung von Lithium‑Ionen‑Batterien bei niedrigen Temperaturen Lithium-Ionen-Batterien sind wesentlich leichter als Bleibatte- rien, haben eine geringe Selbstentladung und bei Temperatu- ren über 15 °C (60 °F) mehr Startleistung. Die Startleistung von Lithium‑Ionen‑Batterien verringert sich jedoch bei niedrigen Tem- peraturen mehr als bei Bleibatterien.

  • Seite 45: Fahrzeug Für Fahrten In Trockenem Sand Vorbereiten

    INBETRIEBNAHME 8 Fahrzeug für Fahrten in trockenem Sand vorbereiten – Staubschutz für Luftfilter montieren. Staubschutz für Luftfilter (79006920000) Info Montageanleitung für KTM PowerParts beachten. 102136-01 – Sandschutz für Luftfilter montieren. Sandschutz für Luftfilter (79006922000) Info Montageanleitung für KTM PowerParts beachten.

  • Seite 46: Fahrzeug Für Fahrten Bei Nasser Und Schlammiger Strecke Vorbereiten

    Kupplungsfeder wechseln. Kupplungsfeder hart (78932005000) M01459-01 Fahrzeug für Fahrten bei nasser und schlammiger Strecke vorbereiten – Wasserschutz für Luftfilter montieren. Wasserschutz für Luftfilter (79006921000) Info Montageanleitung für KTM PowerParts beachten. 102137-01 – Stahlkettenrad montieren. – Motorrad reinigen. ( S. 143) –...

  • Seite 47: Fahrzeug Für Hohe Temperaturen Oder Langsame Fahrt Vorbereiten

    S. 162) 600868-01 – Kühlerlamellen reinigen. – Verbogene Kühlerlamellen vorsichtig ausrichten. – Kühlflüssigkeitsstand kontrollieren. ( S. 130) Fahrzeug für niedrige Temperaturen oder Schnee vorbereiten – Wasserschutz für Luftfilter montieren. Wasserschutz für Luftfilter (79006921000) Info Montageanleitung für KTM PowerParts beachten. 102137-01...

  • Seite 48: Fahranleitung

    9 FAHRANLEITUNG Kontroll- und Pflegearbeiten vor jeder Inbetriebnahme Info Vor jeder Fahrt den Zustand des Fahrzeugs und die Betriebssicherheit kontrollieren. Das Fahrzeug muss beim Betrieb in einem technisch einwandfreien Zustand sein. – Motorölstand kontrollieren. ( S. 139) – Elektrische Anlage kontrollieren. –...

  • Seite 49: Anfahren

    Schalten Sie bei hoher Motordrehzahl nicht in einen kleineren Gang zurück. Info Wenn beim Betrieb betriebsunübliche Geräusche auftreten, sofort anhalten, Motor abstellen und eine autorisierte KTM-Fachwerkstatt kontaktieren. Der 1. Gang stellt den Anfahr- oder Berggang dar. – Wenn die Verhältnisse (Steigung, Fahrsituation usw.) es erlauben, können Sie in höhere Gänge schalten. Dazu Gas wegnehmen, gleichzeitig Kupplungshebel ziehen, nächsten Gang einlegen, Kupplungshebel freigeben...

  • Seite 50: Abbremsen

    Unfallgefahr Ein schwammiger Druckpunkt der Vorder- oder Hinterradbremse verringert die Bremswir- kung. – Kontrollieren Sie die Bremsanlage und fahren Sie nicht weiter, bevor das Problem behoben ist. (Ihre autorisierte KTM-Fachwerkstatt hilft Ihnen gerne.) Warnung Unfallgefahr Nässe und Schmutz beeinträchtigen die Bremsanlage. –...

  • Seite 51: Transportieren

    FAHRANLEITUNG 9 – Stellen Sie das Fahrzeug nicht in der Nähe leicht brennbarer oder explosionsfähiger Materialien ab. – Lassen Sie das Fahrzeug abkühlen, bevor Sie das Fahrzeug abdecken. Hinweis Materialschaden Falsches Vorgehen beim Parken beschädigt das Fahrzeug. Wenn das Fahrzeug wegrollt oder umfällt, können erhebliche Schäden entstehen. Die Bauteile zum Abstellen des Fahrzeuges sind nur für das Fahrzeuggewicht ausgelegt.
  • Seite 52 In einigen Ländern und Regionen ist die verfügbare Kraftstoffqualität und ‑sauberkeit unter Umständen nicht ausreichend. Probleme im Kraftstoffsystem sind die Folge. – Tanken Sie nur sauberen Kraftstoff, der der angegebenen Norm entspricht. (Ihre autorisierte KTM-Fachwerkstatt hilft Ihnen gerne.) Hinweis Umweltgefährdung Unsachgemäßer Umgang mit Kraftstoff gefährdet die Umwelt. –...

  • Seite 53: Serviceplan 10

    In Abhängigkeit von lokalen Einsatzbedingungen können in Ihrem Land abweichende Serviceintervalle gelten. Im Zuge technischer Weiterentwicklungen können sich einzelne Serviceintervalle und Umfänge ändern. Der letzt- gültige Serviceplan ist immer im KTM Dealer.net hinterlegt. Ihr autorisierter KTM‑Händler berät Sie gern. 10.2...

  • Seite 54: Empfohlene Arbeiten

    ● ● ● Fehlerspeicher mit KTM-Diagnosetool nach der Probefahrt auslesen. ○ ● ● ● ● Serviceeintrag im KTM Dealer.net und im Service & Garantieheft durchführen. ○ einmaliges Intervall ● periodisches Intervall 10.3 Empfohlene Arbeiten jährlich alle 135 Betriebsstunden alle 70 Betriebsstunden bei Sporteinsatz...
  • Seite 55 SERVICEPLAN 10 ○ einmaliges Intervall ● periodisches Intervall...

  • Seite 56: 11 Fahrwerk Abstimmen

    Verletzungsgefahr Teile des Federbeins werden umhergeschleudert, wenn das Federbein unsachgemäß zerlegt wird. Das Federbein ist mit hochverdichtetem Stickstoff gefüllt. – Beachten Sie die angegebene Beschreibung. (Ihre autorisierte KTM-Fachwerkstatt hilft Ihnen gerne.) Info Die Low‑Speed‑Einstellung zeigt ihre Wirkung beim langsamen bis normalen Einfedern des Federbeins.

  • Seite 57: Druckstufendämpfung High Speed Des Federbeins Einstellen

    Verletzungsgefahr Teile des Federbeins werden umhergeschleudert, wenn das Federbein unsachgemäß zerlegt wird. Das Federbein ist mit hochverdichtetem Stickstoff gefüllt. – Beachten Sie die angegebene Beschreibung. (Ihre autorisierte KTM-Fachwerkstatt hilft Ihnen gerne.) Info Die High‑Speed‑Einstellung zeigt ihre Wirkung beim schnellen Einfedern des Federbeins. –...

  • Seite 58: Zugstufendämpfung Des Federbeins Einstellen

    Verletzungsgefahr Teile des Federbeins werden umhergeschleudert, wenn das Federbein unsachgemäß zerlegt wird. Das Federbein ist mit hochverdichtetem Stickstoff gefüllt. – Beachten Sie die angegebene Beschreibung. (Ihre autorisierte KTM-Fachwerkstatt hilft Ihnen gerne.) – Einstellschraube bis zum letzten spürbaren Klick im Uhr- zeigersinn drehen.

  • Seite 59: Statischen Durchhang Des Federbeins Kontrollieren

    FAHRWERK ABSTIMMEN 11 11.7 Statischen Durchhang des Federbeins kontrollieren – Maß Hinterrad entlastet ermitteln. ( S. 56) – Das Motorrad mithilfe eines Helfers senkrecht halten. – Erneut mit der Durchhanglehre den Abstand zwischen Hinter- achse und der Markierung SAG am hinteren Kotflügel messen. –...

  • Seite 60: Federvorspannung Des Federbeins Einstellen

    Das Federbein ist mit hochverdichtetem Stickstoff gefüllt. – Beachten Sie die angegebene Beschreibung. (Ihre autorisierte KTM-Fachwerkstatt hilft Ihnen gerne.) Info Bevor Sie die Federvorspannung ändern, sollten Sie sich die aktuelle Einstellung notieren - z. B. Feder- länge messen.

  • Seite 61: Fahrtdurchhang Einstellen

    FAHRWERK ABSTIMMEN 11 11.10 Fahrtdurchhang einstellen Vorarbeit – Motorrad mit Hubständer aufheben. ( S. 66) – Federbein ausbauen. S. 80) – Federbein im ausgebauten Zustand gründlich reinigen. Hauptarbeit – Eine entsprechende Feder auswählen und montieren. Vorgabe Federrate Gewicht Fahrer: 65 … 60 …...

  • Seite 62: Druckstufendämpfung Der Gabel Einstellen

    11 FAHRWERK ABSTIMMEN 11.12 Druckstufendämpfung der Gabel einstellen Info Die hydraulische Druckstufendämpfung bestimmt das Verhalten beim Einfedern der Gabel. (500 EXC‑F US) – Weiße Einstellschraube bis zum Anschlag im Uhrzei- gersinn drehen. Info Die Einstellschraube befindet sich am oberen Ende des linken Gabelbeines. Die Druckstufendämpfung befindet sich im linken Gabelbein COMP (weiße Einstellschraube).

  • Seite 63: Zugstufendämpfung Der Gabel Einstellen

    FAHRWERK ABSTIMMEN 11 Info Drehen im Uhrzeigersinn erhöht die Dämpfung, dre- hen gegen den Uhrzeigersinn verringert die Dämp- fung beim Einfedern. 11.13 Zugstufendämpfung der Gabel einstellen Info Die hydraulische Zugstufendämpfung bestimmt das Verhalten beim Ausfedern der Gabel. (500 EXC‑F US) –...

  • Seite 64: Federvorspannung Der Gabel Einstellen (450 Exc-F Six Days Us)

    11 FAHRWERK ABSTIMMEN Vorgabe Zugstufendämpfung Komfort 18 Klicks Standard 15 Klicks Sport 12 Klicks Info Drehen im Uhrzeigersinn erhöht die Dämpfung, dre- hen gegen den Uhrzeigersinn verringert die Dämp- fung beim Ausfedern. 11.14 Federvorspannung der Gabel einstellen (450 EXC‑F Six Days US) Vorarbeit –...

  • Seite 65: Lenkerposition

    FAHRWERK ABSTIMMEN 11 11.15 Lenkerposition (500 EXC‑F US) An der oberen Gabelbrücke befinden sich 2 Bohrungen im Abstand zueinander. Bohrungsab- 15 mm stand Die Bohrungen an den Lenkeraufnahmen sind im Abstand aus der Mitte platziert. Bohrungsab- 3,5 mm stand Die Lenkeraufnahmen können in 4 verschiedenen Positionen montiert werden.
  • Seite 66 11 FAHRWERK ABSTIMMEN (500 EXC‑F US) – Schrauben entfernen. Lenkerklemmbrücken abneh- men. Lenker abnehmen und zur Seite legen. Info Bauteile durch Abdecken vor Beschädigungen schützen. Kabel und Leitungen nicht knicken. – Schrauben entfernen. Lenkeraufnahmen abnehmen. – Lenkeraufnahmen in die gewünschte Position bringen. Schrauben montieren und festziehen.
  • Seite 67 FAHRWERK ABSTIMMEN 11 (450 EXC‑F Six Days US) – Schrauben entfernen. Lenkerklemmbrücken abneh- men. Lenker abnehmen und zur Seite legen. Info Bauteile durch Abdecken vor Beschädigungen schützen. Kabel und Leitungen nicht knicken. – Schrauben entfernen. Lenkeraufnahmen abnehmen. – Lenkeraufnahmen in die gewünschte Position bringen. Schrauben montieren und festziehen.

  • Seite 68: 12 Servicearbeiten Fahrgestell

    12 SERVICEARBEITEN FAHRGESTELL 12.1 Motorrad mit Hubständer aufheben Hinweis Beschädigungsgefahr Das abgestellte Fahrzeug kann wegrollen oder umfallen. – Stellen Sie das Fahrzeug auf festem und ebenem Unter- grund ab. – Motorrad am Rahmen unterhalb des Motors aufheben. Hubständer (78129955100) 401942-01 Beide Räder haben keinen Bodenkontakt. –...

  • Seite 69: Staubmanschetten Der Gabelbeine Reinigen

    SERVICEARBEITEN FAHRGESTELL 12 12.4 Staubmanschetten der Gabelbeine reinigen Vorarbeit – Motorrad mit Hubständer aufheben. ( S. 66) – Gabelschutz ausbauen. ( S. 67) Hauptarbeit – Staubmanschetten an beiden Gabelbeinen nach unten schieben. Info Die Staubmanschetten sollen Staub und groben Schmutz von den Gabelinnenrohren abstreifen. Mit der Zeit kann Schmutz hinter die Staubmanschetten gelangen.

  • Seite 70: Gabelschutz Einbauen

    12 SERVICEARBEITEN FAHRGESTELL 12.6 Gabelschutz einbauen – Gabelschutz am linken Gabelbein positionieren. Schrauben montieren und festziehen. Vorgabe Restliche Schrauben 10 Nm Fahrgestell – Bremsleitung, Kabelstrang und Klemme positionieren. Schrau- montieren und festziehen. – Gabelschutz am rechten Gabelbein positionieren. Schrau- V00332-11 montieren und festziehen.

  • Seite 71: Gabelbeine Einbauen

    SERVICEARBEITEN FAHRGESTELL 12 12.8 Gabelbeine einbauen Hauptarbeit (500 EXC‑F US) – Gabelbeine positionieren. Die Entlüftungsschrauben sind nach vorn positio- niert. Info Die Zugstufendämpfung befindet sich im rechten Gabelbein REB (rote Einstellschraube). Die Druck- 402556-10 stufendämpfung befindet sich im linken Gabel- bein COMP (weiße Einstellschraube).

  • Seite 72: Untere Gabelbrücke Ausbauen (500 Exc-F Us)

    12 SERVICEARBEITEN FAHRGESTELL – Bremszange positionieren, Schrauben montieren und fest- ziehen. Vorgabe Schraube 25 Nm Loctite ® 243™ Bremszange vorn – Kabelbinder montieren. – Bremsleitung, Kabelstrang und Klemme positionieren. Schrau- K00546-10 montieren und festziehen. Nacharbeit – Vorderrad einbauen. S. 114) –...

  • Seite 73: Untere Gabelbrücke Ausbauen (450 Exc-F Six Days Us)

    SERVICEARBEITEN FAHRGESTELL 12 12.10 Untere Gabelbrücke ausbauen (450 EXC‑F Six Days US) Vorarbeit – Scheinwerfermaske mit Scheinwerfer ausbauen. ( S. 124) – Motorrad mit Hubständer aufheben. ( S. 66) – Vorderrad ausbauen. S. 113) – Gabelbeine ausbauen. S. 68) – Kotflügel vorn ausbauen.

  • Seite 74: Untere Gabelbrücke Einbauen (500 Exc-F Us)

    12 SERVICEARBEITEN FAHRGESTELL 12.11 Untere Gabelbrücke einbauen (500 EXC‑F US) Hauptarbeit – Lager und Dichtelemente reinigen, auf Beschädigungen kon- trollieren und fetten. Hochviskoses Schmierfett ( S. 162) – Untere Gabelbrücke mit Gabelschaftrohr einsetzen. Oberes Steuerkopflager montieren. – Kontrollieren, ob die Steuerkopfabdichtung oben richtig positioniert ist.
  • Seite 75 SERVICEARBEITEN FAHRGESTELL 12 – Schraube festziehen. Vorgabe Schraube Gabel- 20 Nm schaftrohr oben V00465-10 – Schrauben festziehen. Vorgabe Schraube Gabel- 20 Nm brücke oben – Kabelstrang mit Kabelhalter fixieren. V00464-11 – Bremszange positionieren, Schrauben montieren und fest- ziehen. Vorgabe Schraube 25 Nm Loctite ®...

  • Seite 76: Untere Gabelbrücke Einbauen (450 Exc-F Six Days Us)

    12 SERVICEARBEITEN FAHRGESTELL 12.12 Untere Gabelbrücke einbauen (450 EXC‑F Six Days US) Hauptarbeit – Lager und Dichtelemente reinigen, auf Beschädigungen kon- trollieren und fetten. Hochviskoses Schmierfett ( S. 162) – Untere Gabelbrücke mit Gabelschaftrohr positionieren. Oberes Steuerkopflager montieren. – Kontrollieren, ob die Steuerkopfabdichtung oben richtig positioniert ist.
  • Seite 77 SERVICEARBEITEN FAHRGESTELL 12 – Schraube festziehen. Vorgabe Schraube Steuerkopf M20x1,5 12 Nm oben E00387-10 – Schraube montieren und festziehen. Vorgabe Schraube Gabel- 17 Nm Loctite 243™ ® schaftrohr oben E00388-10 – Schrauben festziehen. Vorgabe Schraube Gabel- 17 Nm brücke oben –...

  • Seite 78: Steuerkopflagerspiel Kontrollieren

    Steuerkopflagerspiel kontrollieren Warnung Unfallgefahr Falsches Steuerkopflagerspiel beeinträchtigt das Fahrverhalten und beschädigt Bauteile. – Korrigieren Sie falsches Steuerkopflagerspiel unverzüglich. (Ihre autorisierte KTM-Fachwerkstatt hilft Ihnen gerne.) Info Wird über längere Zeit mit Spiel in der Steuerkopflagerung gefahren, werden die Lager und in weiterer Folge die Lagersitze im Rahmen beschädigt.

  • Seite 79: Steuerkopflagerspiel Einstellen (450 Exc-F Six Days Us)

    SERVICEARBEITEN FAHRGESTELL 12 – Schrauben festziehen. Vorgabe Schraube Gabel- 20 Nm brücke oben – Schraube festziehen. Vorgabe Schraube Gabel- 20 Nm schaftrohr oben Nacharbeit – Steuerkopflagerspiel kontrollieren. ( S. 76) – Motorrad vom Hubständer nehmen. ( S. 66) 12.15 Steuerkopflagerspiel einstellen (450 EXC‑F Six Days US) Vorarbeit –...

  • Seite 80: Steuerkopflager Schmieren

    12 SERVICEARBEITEN FAHRGESTELL 12.16 Steuerkopflager schmieren (500 EXC‑F US) – Untere Gabelbrücke ausbauen. S. 70) – Untere Gabelbrücke einbauen. S. 72) (450 EXC‑F Six Days US) – Untere Gabelbrücke ausbauen. S. 71) – Untere Gabelbrücke einbauen. S. 74) H02387-01 12.17 Kotflügel vorn ausbauen Vorarbeit –...

  • Seite 81: Kotflügel Vorn Einbauen

    SERVICEARBEITEN FAHRGESTELL 12 – Schrauben entfernen. Kotflügel vorn abnehmen. S01321-10 12.18 Kotflügel vorn einbauen Hauptarbeit (500 EXC‑F US) – Kotflügel vorn positionieren. Schrauben montieren und festziehen. Vorgabe Restliche Schrau- 10 Nm ben Fahrgestell V00340-10 – Schrauben montieren und festziehen. Vorgabe Restliche Schrau- 10 Nm ben Fahrgestell...

  • Seite 82: Federbein Ausbauen

    12 SERVICEARBEITEN FAHRGESTELL – Scheinwerfereinstellung kontrollieren. ( S. 126) 12.19 Federbein ausbauen Vorarbeit – Motorrad mit Hubständer aufheben. ( S. 66) Hauptarbeit – Schraube entfernen und das Hinterrad mit dem Schwing- arm so weit absenken, dass sich das Hinterrad noch drehen lässt.

  • Seite 83: Sitzbank Montieren

    SERVICEARBEITEN FAHRGESTELL 12 12.22 Sitzbank montieren – Sitzbank vorn an der Bundbuchse des Kraftstofftanks einhän- gen, hinten absenken und nach vorn schieben. – Sicherstellen, dass die Sitzbank richtig eingerastet ist. V00343-10 – Schrauben montieren und festziehen. Vorgabe Restliche Schrauben 10 Nm Fahrgestell V00342-10 12.23...

  • Seite 84: Luftfilterkasten-Deckel Einbauen

    12 SERVICEARBEITEN FAHRGESTELL 12.24 Luftfilterkasten‑Deckel einbauen – Luftfilterkasten‑Deckel im Bereich einhängen und im Bereich einrasten. K00554-12 Bedingung Luftfilterkasten‑Deckel gesichert. – Schraube montieren und festziehen. Vorgabe Schraube Luftfilter- EJOT PT ® 3 Nm kasten‑Deckel K60x20-Z K00554-10 12.25 Luftfilter ausbauen Hinweis Motorschaden Ungefilterte Ansaugluft wirkt sich negativ auf die Haltbarkeit des Motors aus. Ohne Luftfilter gelangen Staub und Schmutz in den Motor.

  • Seite 85: Luftfilter Einbauen

    SERVICEARBEITEN FAHRGESTELL 12 12.26 Luftfilter einbauen Hauptarbeit – Sauberen Luftfilter auf den Luftfilterträger montieren. – Luftfilter im Bereich einfetten. Langzeitfett ( S. 162) L00943-10 – Luftfilter einsetzen und Haltezapfen in Buchse positio- nieren. Der Luftfilter ist korrekt positioniert. – Haltelasche einhängen.

  • Seite 86: Luftfilterkasten Abdichten

    12 SERVICEARBEITEN FAHRGESTELL Nacharbeit – Luftfilter einbauen. S. 83) – Luftfilterkasten‑Deckel einbauen. ( S. 82) 12.28 Luftfilterkasten abdichten Vorarbeit – Luftfilterkasten‑Deckel ausbauen. ( S. 81) Hauptarbeit – Luftfilterkasten im markierten Bereich abdichten. S00847-10 Nacharbeit – Luftfilterkasten‑Deckel einbauen. ( S. 82) 12.29 Luftfilterkasten‑Deckel zur Sicherung vorbereiten Vorarbeit...

  • Seite 87: Enddämpfer Einbauen

    SERVICEARBEITEN FAHRGESTELL 12 – Feder aushängen. Federhaken (5030501700004) – Schrauben entfernen und Enddämpfer abnehmen. K00575-10 12.31 Enddämpfer einbauen – Enddämpfer positionieren. Schrauben montieren, aber noch nicht festziehen. – Feder einhängen. Federhaken (5030501700004) – Schrauben festziehen. Vorgabe Restliche Schrauben 10 Nm Fahrgestell K00575-11 12.32...
  • Seite 88 12 SERVICEARBEITEN FAHRGESTELL H01763-10 Hauptarbeit – Schrauben entfernen, Endkappe mit O-Ring abnehmen. Info Glasfasergarn‑Füllung nicht entfernen. Warnung Gesundheitsgefahr Rußpartikel reizen Augen und Schleimhäute. – Tragen Sie einen geeigneten Atem- und Augenschutz, wenn Sie den Enddämpfer und das Kohle- sieb reinigen. – Enddämpfergehäuse und Sieb des Spark-Arrestors mit Druckluft reinigen.

  • Seite 89: Glasfasergarn-Füllung Des Enddämpfers Wechseln

    SERVICEARBEITEN FAHRGESTELL 12 12.33 Glasfasergarn‑Füllung des Enddämpfers wechseln Warnung Verbrennungsgefahr Die Auspuffanlage wird beim Betrieb des Fahrzeugs sehr heiß. – Lassen Sie die Auspuffanlage abkühlen, bevor Sie Arbeiten durchführen. Info Im Laufe der Zeit verflüchtigen sich die Fasern des Glasfasergarns ins Freie, der Dämpfer "brennt" aus. Neben einem erhöhten Geräuschpegel verändert sich dadurch auch die Leistungscharakteristik.
  • Seite 90 12 SERVICEARBEITEN FAHRGESTELL Warnung Vergiftungsgefahr Kraftstoff ist giftig und gesundheitsschädlich. – Lassen Sie Kraftstoff nicht auf die Haut, in die Augen oder auf die Kleidung gelangen. – Suchen Sie sofort einen Arzt auf, wenn Kraftstoff verschluckt wurde. – Atmen Sie Kraftstoffdämpfe nicht ein. –...

  • Seite 91: Kraftstofftank Einbauen

    SERVICEARBEITEN FAHRGESTELL 12 – Schraube mit Gummibuchse entfernen. K00556-11 – Beide Spoiler seitlich von der Kühlerbefestigung ziehen und Kraftstofftank nach oben abnehmen. K00559-10 12.35 Kraftstofftank einbauen Gefahr Brandgefahr Kraftstoff ist leicht entflammbar. Der Kraftstoff im Kraftstofftank dehnt sich bei Erwärmung aus und kann bei Überfüllung austreten. –...

  • Seite 92: Kettenverschmutzung Kontrollieren

    12 SERVICEARBEITEN FAHRGESTELL – Schlauch der Kraftstofftankentlüftung aufstecken. – Schraube mit Gummibuchse montieren und festziehen. Vorgabe Restliche Schrauben 10 Nm Fahrgestell K00556-10 – Hupe mit Hupenhalter positionieren. – Schrauben mit Bundbuchsen montieren und festziehen. Vorgabe Restliche Schrauben 10 Nm Fahrgestell K00558-11 –...

  • Seite 93: Kette Reinigen

    SERVICEARBEITEN FAHRGESTELL 12 12.37 Kette reinigen Warnung Unfallgefahr Schmiermittel auf den Reifen verringert die Bodenhaftung. – Entfernen Sie Schmiermittel mit einem geeigneten Reinigungsmittel von den Reifen. Warnung Unfallgefahr Öl oder Fett auf den Bremsscheiben verringert die Bremswirkung. – Halten Sie die Bremsscheiben stets öl- und fettfrei. –...

  • Seite 94: Kettenspannung Einstellen

    12 SERVICEARBEITEN FAHRGESTELL Hauptarbeit – Kette am Ende des Kettengleitstückes nach oben ziehen und die Kettenspannung ermitteln. Info Der untere Kettenteil muss dabei gespannt sein. Bei montiertem Kettenschutz muss sich die Kette min- destens bis zum Anschlag am Kettenschutz nach oben ziehen lassen.

  • Seite 95: Kette, Kettenrad, Kettenritzel Und Kettenführung Kontrollieren

    SERVICEARBEITEN FAHRGESTELL 12 Hauptarbeit – Mutter lösen. – Muttern lösen. – Kettenspannung durch Drehen der Einstellschrauben links und rechts einstellen. Vorgabe Kettenspannung 55 … 58 mm Einstellschrauben links und rechts so drehen, dass die Markierungen am linken und rechten Kettenspanner in der- selben Position zu den Referenzmarken stehen.
  • Seite 96 12 SERVICEARBEITEN FAHRGESTELL – Am oberen Kettenteil mit dem angegebenen Gewicht zie- hen. Vorgabe Gewicht Kettenverschleiß- 10 … 15 kg messung – Den Abstand von 18 Kettenrollen am unteren Kettenteil messen. Info Ketten nutzen sich nicht immer gleichmäßig ab, die Messung an verschiedenen Stellen der Kette wiederho- len.
  • Seite 97 SERVICEARBEITEN FAHRGESTELL 12 – Kettengleitstück auf Verschleiß kontrollieren. » Wenn sich die Bolzenunterkante der Kette auf Höhe oder unter dem Kettengleitstück befindet: – Kettengleitstück wechseln. – Kettengleitstück auf festen Sitz kontrollieren. » Wenn das Kettengleitstück locker ist: – Schraube des Kettengleitstücks festziehen. Vorgabe Schraube Ket- 15 Nm...

  • Seite 98: Rahmen Kontrollieren

    – Rahmen wechseln. Info Einen Rahmen, der durch eine mechanische Krafteinwirkung beschädigt wurde, immer wech- seln. Eine Reparatur am Rahmen ist seitens S01316-10 KTM nicht zugelassen. 12.42 Schwingarm kontrollieren – Schwingarm auf Beschädigung, Rissbildung und Verformung kontrollieren. » Wenn der Schwingarm Beschädigungen, Risse oder Verfor- mungen aufweist: –...

  • Seite 99: Griffgummi Kontrollieren

    SERVICEARBEITEN FAHRGESTELL 12 Nacharbeit – Kraftstofftank einbauen. S. 89) – Sitzbank montieren. ( S. 81) 12.44 Griffgummi kontrollieren – Griffgummis am Lenker auf Beschädigung, Verschleiß und fes- ten Sitz kontrollieren. Info Die Griffgummi sind links auf eine Hülse und rechts auf das Griffrohr des Gasdrehgriffes vulkanisiert.

  • Seite 100: Flüssigkeitsstand Der Hydraulischen Kupplung Kontrollieren/Berichtigen

    12 SERVICEARBEITEN FAHRGESTELL 12.46 Flüssigkeitsstand der hydraulischen Kupplung kontrollieren/berichtigen Warnung Hautreizungen Bremsflüssigkeit verursacht Hautreizungen. – Bewahren Sie Bremsflüssigkeit außerhalb der Reichweite von Kindern auf. – Tragen Sie geeignete Schutzkleidung und eine Schutzbrille. – Lassen Sie Bremsflüssigkeit nicht auf die Haut, in die Augen oder auf die Kleidung gelangen. –...

  • Seite 101: Flüssigkeit Der Hydraulischen Kupplung Wechseln

    SERVICEARBEITEN FAHRGESTELL 12 12.47 Flüssigkeit der hydraulischen Kupplung wechseln Warnung Hautreizungen Bremsflüssigkeit verursacht Hautreizungen. – Bewahren Sie Bremsflüssigkeit außerhalb der Reichweite von Kindern auf. – Tragen Sie geeignete Schutzkleidung und eine Schutzbrille. – Lassen Sie Bremsflüssigkeit nicht auf die Haut, in die Augen oder auf die Kleidung gelangen. –...

  • Seite 102: Motorschutz Ausbauen (450 Exc-F Six Days Us)

    12 SERVICEARBEITEN FAHRGESTELL – Nun so lange die Flüssigkeit in das System drücken, bis sie an den Öffnungen des Geberzylinders blasenfrei austritt. – Zwischendurch Flüssigkeit aus dem Vorratsbehälter des Geber- zylinders absaugen, um ein Überlaufen zu verhindern. – Entlüftungsspritze entfernen. Entlüftungsschraube montieren und festziehen.

  • Seite 103: Bremsanlage 13

    Drehen Sie die Einstellschraube nur mit der Hand und wenden Sie keine Gewalt an. Einstellarbeiten nicht während der Fahrt durchführen. 13.3 Bremsscheiben kontrollieren Warnung Unfallgefahr Abgenutzte Bremsscheiben verringern die Bremswirkung. – Stellen Sie sicher, dass abgenutzte Bremsscheiben unverzüglich gewechselt werden. (Ihre autorisierte KTM-Fachwerkstatt hilft Ihnen gerne.)

  • Seite 104: Bremsflüssigkeitsstand Der Vorderradbremse Kontrollieren

    Warnung Unfallgefahr Überalterte Bremsflüssigkeit verringert die Bremswirkung. – Stellen Sie sicher, dass die Bremsflüssigkeit der Vorder‑ und Hinterradbremse entsprechend dem Ser- viceplan gewechselt wird. (Ihre autorisierte KTM-Fachwerkstatt hilft Ihnen gerne.) – Den am Lenker montierten Bremsflüssigkeitsbehälter in waa- gerechte Position bringen.

  • Seite 105: Bremsflüssigkeit Der Vorderradbremse Nachfüllen

    Warnung Unfallgefahr Überalterte Bremsflüssigkeit verringert die Bremswirkung. – Stellen Sie sicher, dass die Bremsflüssigkeit der Vorder‑ und Hinterradbremse entsprechend dem Ser- viceplan gewechselt wird. (Ihre autorisierte KTM-Fachwerkstatt hilft Ihnen gerne.) Hinweis Umweltgefährdung Problemstoffe verursachen Umweltschäden. – Entsorgen Sie Öle, Fette, Filter, Kraftstoffe, Reinigungsmittel, Bremsflüssigkeit usw. ordnungsgemäß...

  • Seite 106: Bremsbeläge Der Vorderradbremse Kontrollieren

    Wechseln Sie die Kleidung, wenn Bremsflüssigkeit auf die Kleidung gelangt ist. Warnung Unfallgefahr Überalterte Bremsflüssigkeit verringert die Bremswirkung. – Stellen Sie sicher, dass die Bremsflüssigkeit der Vorder‑ und Hinterradbremse entsprechend dem Ser- viceplan gewechselt wird. (Ihre autorisierte KTM-Fachwerkstatt hilft Ihnen gerne.)
  • Seite 107 Warnung Unfallgefahr Nicht zugelassene Bremsbeläge verändern die Bremswirkung. Nicht alle Bremsbeläge sind für KTM‑Motorräder geprüft und zugelassen. Aufbau und Reibwert der Bremsbeläge und damit auch die Bremsleistung können stark von den Originalbremsbelägen abweichen. Wenn Bremsbeläge verwendet werden, die von der Erstausrüstung abweichen, ist eine Übereinstimmung mit der Originalzulassung nicht gewährleistet.

  • Seite 108: Leerweg Am Fußbremshebel Kontrollieren

    13 BREMSANLAGE – Blattfeder in der Bremszange und Gleitblech Bremszangenträger auf richtigen Sitz kontrollieren. 100397-01 – Neue Bremsbeläge einsetzen, Bolzen einsetzen und Federste- cker montieren. Info Bremsbeläge immer satzweise wechseln. – Handbremshebel mehrmals betätigen, bis die Bremsbeläge an der Bremsscheibe anliegen und ein Druckpunkt vorhanden ist. E00345-10 –...

  • Seite 109: Grundstellung Des Fußbremshebels Einstellen

    BREMSANLAGE 13 – Feder aushängen. – Fußbremshebel zwischen Endanschlag und Anlage zum Fuß- bremszylinderkolben hin und her bewegen und Leerweg kontrollieren. Vorgabe Leerweg am Fußbremshebel 3 … 5 mm » Wenn der Leerweg nicht mit der Vorgabe übereinstimmt: – Grundstellung des Fußbremshebels einstellen. 402026-10 S.

  • Seite 110: Bremsflüssigkeitsstand Der Hinterradbremse Kontrollieren

    KTM-Fachwerkstatt hilft Ihnen gerne.) Warnung Unfallgefahr Überalterte Bremsflüssigkeit verringert die Bremswirkung. – Stellen Sie sicher, dass die Bremsflüssigkeit der Vorder‑ und Hinterradbremse entsprechend dem Ser- viceplan gewechselt wird. (Ihre autorisierte KTM-Fachwerkstatt hilft Ihnen gerne.) – Fahrzeug senkrecht stellen. – Bremsflüssigkeitsstand am Schauglas kontrollieren.

  • Seite 111: Bremsbeläge Der Hinterradbremse Kontrollieren

    K00565-10 13.12 Bremsbeläge der Hinterradbremse kontrollieren Warnung Unfallgefahr Abgenutzte Bremsbeläge verringern die Bremswirkung. – Stellen Sie sicher, dass abgenutzte Bremsbeläge unverzüglich gewechselt werden. (Ihre autorisierte KTM-Fachwerkstatt hilft Ihnen gerne.) – Bremsbeläge auf ihre Mindestbelagstärke kontrollieren. ≥ 1 mm Mindestbelagstärke » Ist die Mindestbelagstärke unterschritten: –...

  • Seite 112: Bremsbeläge Der Hinterradbremse Wechseln

    Warnung Unfallgefahr Nicht zugelassene Bremsbeläge verändern die Bremswirkung. Nicht alle Bremsbeläge sind für KTM‑Motorräder geprüft und zugelassen. Aufbau und Reibwert der Bremsbeläge und damit auch die Bremsleistung können stark von den Originalbremsbelägen abweichen. Wenn Bremsbeläge verwendet werden, die von der Erstausrüstung abweichen, ist eine Übereinstimmung mit der Originalzulassung nicht gewährleistet.
  • Seite 113 BREMSANLAGE 13 – Fahrzeug senkrecht stellen. – Schraubdeckel mit Membran und O-Ring entfernen. – Bremskolben in die Grundstellung zurückdrücken und sicher- stellen, dass keine Bremsflüssigkeit aus dem Bremsflüssig- keitsbehälter überläuft, ggf. absaugen. Info Sicherstellen, dass beim Zurückdrücken des Brems- kolbens die Bremszange nicht gegen die Speichen K00566-10 gedrückt wird.
  • Seite 114 13 BREMSANLAGE – Bremsflüssigkeitsstand bis zur Markierung berichtigen. Bremsflüssigkeit DOT 4 / DOT 5.1 ( S. 160) – Schraubdeckel mit Membran und O-Ring montieren. Info Übergelaufene oder verschüttete Bremsflüssigkeit sofort mit Wasser abwaschen. K00565-10...

  • Seite 115: Räder, Reifen 14

    RÄDER, REIFEN 14 14.1 Vorderrad ausbauen Vorarbeit – Motorrad mit Hubständer aufheben. ( S. 66) Hauptarbeit – Bremszange mit der Hand zur Bremsscheibe drücken, um die Bremskolben zurückzudrücken. Info Sicherstellen, dass beim Zurückdrücken der Bremskol- ben die Bremszange nicht gegen die Speichen gedrückt wird.

  • Seite 116: Vorderrad Einbauen

    14 RÄDER, REIFEN 14.2 Vorderrad einbauen Warnung Unfallgefahr Öl oder Fett auf den Bremsscheiben verringert die Bremswirkung. – Halten Sie die Bremsscheiben stets öl- und fettfrei. – Reinigen Sie die Bremsscheiben bei Bedarf mit Bremsenreiniger. – Radlager auf Beschädigung und Verschleiß kontrollieren. »...

  • Seite 117: Hinterrad Einbauen

    RÄDER, REIFEN 14 Hauptarbeit – Bremszange mit der Hand zur Bremsscheibe drücken, um den Bremskolben zurückzudrücken. Info Sicherstellen, dass beim Zurückdrücken des Brems- kolbens die Bremszange nicht gegen die Speichen gedrückt wird. – Mutter entfernen. – Kettenspanner abnehmen. Steckachse nur so weit her- ausziehen, dass sich das Hinterrad nach vorn schieben lässt.
  • Seite 118 14 RÄDER, REIFEN Hauptarbeit – Radlager auf Beschädigung und Verschleiß kontrollieren. » Wenn das Radlager beschädigt bzw. verschlissen ist: – Radlager hinten wechseln. – Wellendichtringe und Lauffläche der Distanzbuchsen reinigen und fetten. Langzeitfett ( S. 162) – Distanzbuchsen einsetzen. H00937-10 –...

  • Seite 119: Reifenzustand Kontrollieren

    14.5 Reifenzustand kontrollieren Info Nur von KTM freigegebene und/oder empfohlene Reifen montieren. Andere Reifen können sich negativ auf das Fahrverhalten auswirken. Reifentyp, Reifenzustand und Reifenluftdruck beeinflussen das Fahrverhalten des Motorrades. Vorder- und Hinterrad dürfen nur mit Reifen gleichartiger Profilgestaltung bereift sein.

  • Seite 120: Speichenspannung Kontrollieren

    Seiten- oder Höhenschlag im Rad. Als Folge lockern sich weitere Speichen. – Kontrollieren Sie die Speichenspannung regelmäßig, insbesondere an einem neuen Fahrzeug. (Ihre autorisierte KTM-Fachwerkstatt hilft Ihnen gerne.) – Mit der Klinge eines Schraubendrehers jede Speiche kurz anschlagen.

  • Seite 121: Elektrik 15

    ELEKTRIK 15 15.1 Batterie ausbauen Warnung Verletzungsgefahr Batterien enthalten schädliche Substanzen. – Bewahren Sie Batterien außerhalb der Reichweite von Kindern auf. – Halten Sie Funken und offene Flammen von Batterien fern. – Laden Sie Batterien nur in gut belüfteten Räumen. – Halten Sie einen Mindestabstand zu brennbaren Stoffen ein, wenn Sie Batterien laden.

  • Seite 122: Batterie Laden

    15 ELEKTRIK Nacharbeit – Sitzbank montieren. ( S. 81) 15.3 Batterie laden Hinweis Umweltgefährdung Batterien enthalten umweltschädliche Stoffe. – Entsorgen Sie Batterien nicht im Hausmüll. – Geben Sie Batterien bei einer Rücknahmestelle für Altbatterien ab. Hinweis Umweltgefährdung Problemstoffe verursachen Umweltschäden. – Entsorgen Sie Öle, Fette, Filter, Kraftstoffe, Reinigungsmittel, Bremsflüssigkeit usw. ordnungsgemäß und laut geltenden Vorschriften.

  • Seite 123: Hauptsicherung Wechseln

    Außerdem ist mit diesen Ladegeräten ein Über- laden der Batterie unmöglich. Die Ladezeit kann bei niedrigen Temperaturen länger sein. Diese Ladegeräte sind ausschließlich für Lithium‑Eisenphosphat‑Batterien geeignet. Beiliegende KTM PowerParts‑Anleitung beachten. Info Deckel keinesfalls entfernen. – Ladegerät nach dem Laden ausschalten und von der Batterie trennen.

  • Seite 124: Sicherungen Der Einzelnen Stromverbraucher Wechseln

    15 ELEKTRIK Vorarbeit – Schlüssel im Zündschloss, bei Leerlaufdrehzahl des Motors, in die Stellung drehen. – Sitzbank abnehmen. ( S. 80) Hauptarbeit – Startrelais vom Halter ziehen. E00361-10 – Schutzkappen abnehmen. – Defekte Hauptsicherung entfernen. Info Eine defekte Sicherung erkennen Sie am unterbroche- nen Schmelzdraht Im Startrelais steckt eine Ersatzsicherung –...
  • Seite 125 ELEKTRIK 15 Hauptarbeit – Motorelektronik-Steuergerät vom Halter abziehen und zur Seite hängen. E00394-10 – Sicherungskastendeckel öffnen. – Defekte Sicherung entfernen. Vorgabe Sicherung 1 ‑ 10 A - Motorelektronik‑Steuergerät, Kombi- instrument, Kraftstoffeinspritzung, Diagnosestecker, Kraft- stoffverdunstungssystem, Sicherung 4 Sicherung 2 ‑ 10 A - Fernlicht, Abblendlicht, Begrenzungs- licht, Rücklicht, Kennzeichenbeleuchtung E00395-10 Sicherung 3 ‑...

  • Seite 126: Scheinwerfermaske Mit Scheinwerfer Ausbauen

    15 ELEKTRIK – Motorelektronik‑Steuergerät am Halter montieren. E00394-10 Nacharbeit – Sitzbank montieren. ( S. 81) 15.6 Scheinwerfermaske mit Scheinwerfer ausbauen – Schlüssel im Zündschloss, bei Leerlaufdrehzahl des Motors, in die Stellung drehen. – Bremsleitung und Kabelstrang an der Scheinwerfermaske aus- hängen.

  • Seite 127: Scheinwerferlampe Wechseln

    ELEKTRIK 15 – Scheinwerfermaske positionieren und mit Gummiband fixieren. Die Haltenasen greifen am Kotflügel ein. – Bremsleitung und Kabelstrang in der Bremsleitungsführung positionieren. V00469-11 Nacharbeit – Scheinwerfereinstellung kontrollieren. ( S. 126) 15.8 Scheinwerferlampe wechseln Hinweis Schaden am Reflektor Fett am Reflektor verringert die Leuchtstärke. Fett am Glaskolben der Glühlampe verdampft durch die Hitze und setzt sich am Reflektor fest.

  • Seite 128: Scheinwerfereinstellung Kontrollieren

    15 ELEKTRIK 15.9 Scheinwerfereinstellung kontrollieren – Fahrzeug auf einer waagrechten Fläche vor einer hellen Wand abstellen und in Höhe der Scheinwerfermitte eine Markierung anbringen. – Eine weitere Markierung mit dem Abstand unterhalb der ersten Markierung anbringen. Vorgabe 5 cm Abstand –...

  • Seite 129: Blinkerlampe Wechseln

    ELEKTRIK 15 15.11 Blinkerlampe wechseln Hinweis Schaden am Reflektor Fett am Reflektor verringert die Leuchtstärke. Fett am Glaskolben der Glühlampe verdampft durch die Hitze und setzt sich am Reflektor fest. – Reinigen und entfetten Sie den Glaskolben vor der Montage. – Berühren Sie den Glaskolben nicht mit bloßen Händen.

  • Seite 130: Diagnosestecker

    15 ELEKTRIK – Schutzkappe mit einer Münze bis zum Anschlag gegen den Uhrzeigersinn drehen und abnehmen. – Kombiinstrumentbatterie entfernen. – Neue Kombiinstrumentbatterie mit Beschriftung nach oben einsetzen. Kombiinstrumentbatterie (CR 2430) ( S. 156) – O-Ring der Schutzkappe auf korrekten Sitz kontrollieren. V00371-10 –...

  • Seite 131: Kühlsystem 16

    KÜHLSYSTEM 16 16.1 Kühlsystem Durch die Wasserpumpe im Motor ist ein Zwangsumlauf der Kühlflüssigkeit gegeben. Der bei Erwärmung entstehende Druck im Kühlsystem wird durch ein Ventil im Kühlerverschluss geregelt. Dadurch ist die ange- gebene Kühlflüssigkeitstemperatur zulässig, ohne dass mit Funkti- onsstörungen zu rechnen ist.

  • Seite 132: Kühlflüssigkeitsstand Kontrollieren

    16 KÜHLSYSTEM – Kühlflüssigkeitsstand korrigieren. Kühlflüssigkeit ( S. 160) – Kühlerverschluss montieren. 16.3 Kühlflüssigkeitsstand kontrollieren Warnung Verbrühungsgefahr Kühlflüssigkeit wird beim Betrieb des Motorrades sehr heiß und steht unter Druck. – Öffnen Sie weder den Kühler, die Kühlerschläuche noch sonstige Bauteile des Kühlsystems, wenn der Motor oder das Kühlsystem betriebswarm sind.

  • Seite 133: Kühlflüssigkeit Ablassen

    KÜHLSYSTEM 16 16.4 Kühlflüssigkeit ablassen Warnung Verbrühungsgefahr Kühlflüssigkeit wird beim Betrieb des Motorrades sehr heiß und steht unter Druck. – Öffnen Sie weder den Kühler, die Kühlerschläuche noch sonstige Bauteile des Kühlsystems, wenn der Motor oder das Kühlsystem betriebswarm sind. – Lassen Sie das Kühlsystem und den Motor abkühlen, bevor Sie den Kühler, die Kühlerschläuche oder sonstige Bauteile des Kühlsystems öffnen.
  • Seite 134 16 KÜHLSYSTEM Hauptarbeit – Sicherstellen, dass die Schraube festgezogen ist. – Motorrad senkrecht stellen. – Kühlflüssigkeit bis zum Maß über den Kühlerlamellen ein- füllen. Vorgabe 10 mm Kühlflüssigkeit 1,2 l Kühlflüssigkeit H01698-10 S. 160) – Kühlerverschluss montieren. Nacharbeit (450 EXC‑F Six Days US) –...

  • Seite 135: Motor Abstimmen 17

    MOTOR ABSTIMMEN 17 17.1 Gasbowdenzugspiel kontrollieren – Gasdrehgriff auf Leichtgängigkeit kontrollieren. – Lenker in Geradeausstellung bringen. Gasdrehgriff leicht hin und her bewegen und das Gasbowdenzugspiel ermitteln. Gasbowdenzugspiel 3 … 5 mm » Wenn das Gasbowdenzugspiel nicht mit der Vorgabe über- einstimmt: –...

  • Seite 136: Charakteristik Der Gasannahme Einstellen

    17 MOTOR ABSTIMMEN Hauptarbeit – Lenker in Geradeausstellung bringen. – Manschette zurückschieben. – Mutter lösen. – Einstellschraube ganz eindrehen. – Mutter lösen. – Kaltstartknopf bis zum Anschlag hineindrücken. – Einstellschraube so drehen, dass der Kaltstartknopf in die Grundstellung geht, wenn der Gasdrehgriff nach vorn gedreht wird.

  • Seite 137: Leerlaufdrehzahl Einstellen

    Gasdrehgriff auf Leichtgän- gigkeit kontrollieren. Nacharbeit – Gasbowdenzugspiel kontrollieren. ( S. 133) 17.4 Leerlaufdrehzahl einstellen Warnung Unfallgefahr Der Motor kann bei zu niedriger Leerlaufdrehzahl plötzlich ausgehen. – Stellen Sie die Leerlaufdrehzahl auf den Vorgabewert ein. (Ihre autorisierte KTM-Fachwerkstatt hilft Ihnen gerne.)

  • Seite 138: Drosselklappenstellung Anlernen

    17 MOTOR ABSTIMMEN – Motor warmfahren. Kaltstartknopf deaktiviert – Kaltstartknopf ist in Grund- stellung. ( S. 23) Gefahr Vergiftungsgefahr Abgase sind giftig und können zu Bewusstlosigkeit und zum Tode führen. – Sorgen Sie beim Betrieb des Motors stets für aus- reichende Belüftung. –...

  • Seite 139: Grundstellung Des Schalthebels Kontrollieren

    MOTOR ABSTIMMEN 17 Info Wenn der Motor zu warm wird, eine Abkühlungsfahrt mit mittlerer Drehzahl durchführen. Den Motor anschließend nicht abstellen, sondern mit Leerlaufdrehzahl weiterlaufen lassen, bis das Anlernen abgeschlossen ist. 17.6 Grundstellung des Schalthebels kontrollieren Info Der Schalthebel darf beim Fahren in Grundstellung nicht am Stiefel anliegen. Wenn der Schalthebel ständig am Stiefel anliegt, wird das Getriebe übermäßig belastet.

  • Seite 140: 18 Servicearbeiten Motor

    18 SERVICEARBEITEN MOTOR 18.1 Kraftstoffsieb wechseln Gefahr Brandgefahr Kraftstoff ist leicht entflammbar. Der Kraftstoff im Kraftstofftank dehnt sich bei Erwärmung aus und kann bei Überfüllung austreten. – Tanken Sie das Fahrzeug nicht in der Nähe offener Flammen oder brennender Zigaretten. – Stellen Sie den Motor ab, wenn Sie Kraftstoff tanken.

  • Seite 141: Motorölstand Kontrollieren

    SERVICEARBEITEN MOTOR 18 Gefahr Vergiftungsgefahr Abgase sind giftig und können zu Bewusstlosigkeit und zum Tode führen. – Sorgen Sie beim Betrieb des Motors stets für aus- reichende Belüftung. – Verwenden Sie eine geeignete Absauganlage, wenn Sie den Motor in einem geschlossenen Raum star- ten oder laufen lassen.
  • Seite 142 18 SERVICEARBEITEN MOTOR Hauptarbeit – Geeignetes Gefäß unter den Motor stellen. – Ölablassschraube mit Magnet und Dichtring entfernen. H01703-10 – Verschlussschraube mit kurzem Ölsieb und O-Ringen ent- fernen. Info Schraube nicht entfernen. H01704-10 – Verschlussschraube mit langem Ölsieb und O-Ringen entfernen.
  • Seite 143 SERVICEARBEITEN MOTOR 18 – Verschlussschraube mit O-Ring montieren und festziehen. Vorgabe Verschlussschraube M20x1,5 15 Nm Ölsieb – Ölablassschraube mit Magnet und neuem Dichtring mon- tieren und festziehen. Vorgabe Ölablassschraube mit M12x1,5 20 Nm H01708-10 Magnet – Schrauben entfernen. Ölfilterdeckel mit O-Ring abnehmen. H01709-10 –...

  • Seite 144: Motoröl Nachfüllen

    18 SERVICEARBEITEN MOTOR Gefahr Vergiftungsgefahr Abgase sind giftig und können zu Bewusstlosigkeit und zum Tode führen. – Sorgen Sie beim Betrieb des Motors stets für aus- reichende Belüftung. – Verwenden Sie eine geeignete Absauganlage, wenn Sie den Motor in einem geschlossenen Raum star- ten oder laufen lassen.

  • Seite 145: Reinigung, Pflege 19

    REINIGUNG, PFLEGE 19 19.1 Motorrad reinigen Hinweis Materialschaden Bei falscher Verwendung eines Hochdruckreinigers werden Bauteile beschädigt oder zerstört. Das Wasser dringt durch den hohen Druck in elektrische Bauteile, Stecker, Bowdenzüge, Lager usw. ein. Zu hoher Druck verursacht Störungen und zerstört Bauteile. –...

  • Seite 146: Kontroll- Und Pflegearbeiten Für Den Winterbetrieb

    19 REINIGUNG, PFLEGE Info Durch die Wärme verdunstet das Wasser auch an den unzugänglichen Stellen des Motors und der Bremsan- lage. – Nach dem Abkühlen des Motorrades alle Gleit- und Lagerstel- len schmieren. – Kette reinigen. ( S. 91) – Blanke Metallteile (Ausnahme Bremsscheiben und Auspuffan- lage) mit Korrosionsschutzmittel behandeln.

  • Seite 147: Lagerung

    Lagertemperatur der Lithium‑Ionen‑Batterie – Fahrzeug an einem trockenen Lagerplatz, der keinen großen Temperaturschwankungen unterliegt, abstellen. Info KTM empfiehlt, das Motorrad aufzuheben. – Motorrad mit Hubständer aufheben. ( S. 66) – Das Motorrad am besten mit einer luftdurchlässigen Plane oder Decke abdecken. Luftundurchlässige Materialien sollten keinesfalls verwendet werden, da Feuchtigkeit nicht entwei- chen kann und dadurch Korrosion entsteht.

  • Seite 148: Inbetriebnahme Nach Der Lagerung

    20 LAGERUNG Info Es ist sehr schlecht, den Motor des stillgelegten Motorrades kurzzeitig laufen zu lassen. Da der Motor dabei nicht genügend warm wird, kondensiert der beim Verbrennungsvorgang entstehende Wasserdampf und bringt Ventile und Auspuff zum Rosten. 20.2 Inbetriebnahme nach der Lagerung –...

  • Seite 149: Fehlersuche 21

    Kurzschlusskabel im Kabel- Kabelstrang kontrollieren. (Sichtprü- strang aufgescheuert, Kurz- fung) schlusstaster bzw. Not-Aus- – Elektrische Anlage kontrollieren. Schalter defekt – Fehler im Kraftstoffeinspritz- Fehlerspeicher mit KTM-Diagnosetool system auslesen. – Motor dreht nicht hoch Fehler im Kraftstoffeinspritz- Fehlerspeicher mit KTM-Diagnosetool system auslesen. –...
  • Seite 150 21 FEHLERSUCHE Fehler Mögliche Ursache Maßnahme – Motor hat zu wenig Leistung Fehler im Kraftstoffeinspritz- Fehlerspeicher mit KTM-Diagnosetool system auslesen. – Auspuffanlage undicht, defor- Auspuffanlage auf Beschädigungen miert oder zu wenig Glasfaser- kontrollieren. garn‑Füllung im Enddämpfer – Glasfasergarn‑Füllung des Enddämp- fers wechseln.
  • Seite 151 FEHLERSUCHE 21 Fehler Mögliche Ursache Maßnahme – hoher Ölverbrauch Kolben bzw. Zylinder verschlis- Kolben/Zylinder - Einbauspiel ermit- teln. – Batterie entladen Batterie wird vom Generator Ladespannung kontrollieren. nicht geladen – Statorwicklung des Generators kontrol- lieren. – ungewollter Stromverbraucher Ruhestrom kontrollieren. –...

  • Seite 152: 22 Blinkcode

    22 BLINKCODE Info Die Blinkcodes werden nur von der entdrosselten Version des Fahrzeuges angezeigt. Blinkcode Fehlfunk- tion‑Kontrollleuchte 02a Fehlfunktion‑Kontrollleuchte blinkt 2x pro Sekunde Fehlersetzbedingung Drosselklappenstellung anlernen erforderlich Blinkcode Fehlfunk- tion‑Kontrollleuchte 02 Fehlfunktion‑Kontrollleuchte blinkt 2x kurz Fehlersetzbedingung Impulsgeber - Fehlfunktion im Schaltkreis Blinkcode Fehlfunk- tion‑Kontrollleuchte 06 Fehlfunktion‑Kontrollleuchte blinkt 6x kurz...
  • Seite 153 BLINKCODE 22 Blinkcode Fehlfunk- tion‑Kontrollleuchte 22 Fehlfunktion‑Kontrollleuchte blinkt 2x lang, 2x kurz Fehlersetzbedingung Gangerkennungssensor - Eingangsspannung zu hoch Gangerkennungssensor - Eingangsspannung zu niedrig Blinkcode Fehlfunk- tion‑Kontrollleuchte 33 Fehlfunktion‑Kontrollleuchte blinkt 3x lang, 3x kurz Fehlersetzbedingung Einspritzventil Zylinder 1 - Fehlfunktion im Schaltkreis Blinkcode Fehlfunk- tion‑Kontrollleuchte 37 Fehlfunktion‑Kontrollleuchte blinkt 3x lang, 7x kurz...

  • Seite 154: 23 Technische Daten

    23 TECHNISCHE DATEN 23.1 Motor Bauart 1-Zylinder 4-Takt Otto-Motor, flüssigkeitsgekühlt Hubraum (450 EXC‑F Six Days US) 449,9 cm³ Hubraum (500 EXC‑F US) 510,9 cm³ Hub (450 EXC‑F Six Days US) 63,4 mm Hub (500 EXC‑F US) 72 mm Bohrung 95 mm Verdichtung 11,8:1 Leerlaufdrehzahl...

  • Seite 155: Anzugsdrehmomente Motor

    TECHNISCHE DATEN 23 23.2 Anzugsdrehmomente Motor Öldüse zur Kolbenkühlung 2 Nm Loctite ® 243™ Öldüse zur Kipphebelschmierung 2 Nm Loctite ® 243™ Öldüse zur Kolbenkühlung 2 Nm Loctite ® 243™ Öldüse zur Kupplungsschmierung 2 Nm Loctite ® 243™ Öldüse zur Steuerkettenschmie- 2 Nm Loctite ®...

  • Seite 156: Füllmengen

    23 TECHNISCHE DATEN Schraube Wasserpumpendeckel 10 Nm Schraube Zylinderkopf 10 Nm Verschlussschraube Unterdruckan- 2,5 Nm Loctite ® 243™ schluss Öldüse zur Pleuellagerschmierung M6x0,75 4 Nm Loctite ® 243™ Schraube Kipphebellagerung 15 Nm Verschlussschraube Ölkanal 9 Nm Loctite ® 243™ Verschlussschraube Kurbelwellen- 10 Nm fixierung Verschlussschraube Steuerketten-...

  • Seite 157: Kraftstoff

    TECHNISCHE DATEN 23 23.3.3 Kraftstoff Kraftstofftankinhalt gesamt ca. 8,5 l Superkraftstoff bleifrei (ROZ 95) S. 161) Kraftstoffreserve ca. 1,5 l 23.4 Fahrgestell Rahmen Zentralrohrrahmen aus Chrom-Molybdän-Stahlrohren Gabel (500 EXC‑F US) WP Suspension Xplor 48 Gabel (450 EXC‑F Six Days US) WP Suspension Xplor 48 PA Federweg vorn...

  • Seite 158: Elektrik

    90/90 - 21 M/C 54S M+S TT 120/90 - 18 M/C 65R M+S TT Continental TKC 80 Continental TKC 80 Die angegebenen Reifen stellen eine der möglichen Serienbereifungen dar. Weitere Informationen finden Sie im Bereich Service unter: http://www.ktm.com 23.7 Gabel 23.7.1 500 EXC‑F US Gabelartikelnummer 14.18.8S.69...

  • Seite 159: Exc-F Six Days Us

    TECHNISCHE DATEN 23 Gabellänge 928 mm Gabelöl pro Gabelbein 642 ± 10 ml Gabelöl (SAE 4) (48601166S1) S. 160) 23.7.2 450 EXC‑F Six Days US Gabelartikelnummer 14.15.8S.69 Gabel WP Suspension Xplor 48 PA Druckstufendämpfung Komfort 18 Klicks Standard 15 Klicks Sport 12 Klicks Zugstufendämpfung...

  • Seite 160: Anzugsdrehmomente Fahrgestell

    23 TECHNISCHE DATEN Federrate Gewicht Fahrer: 65 … 75 kg 60 … 66 N/mm Gewicht Fahrer: 75 … 85 kg 63 … 69 N/mm Gewicht Fahrer: 85 … 95 kg 66 … 72 N/mm Federlänge 225 mm Gasdruck 10 bar Statischer Durchhang 35 mm Fahrtdurchhang...
  • Seite 161 TECHNISCHE DATEN 23 Mutter Kettenradschraube 35 Nm Loctite ® 2701™ Mutter Reifenhalter 12 Nm Restliche Muttern Fahrgestell 25 Nm Restliche Schrauben Fahrgestell 25 Nm Schraube Bremszange vorn 25 Nm Loctite 243™ ® Schraube Gabelbrücke oben 17 Nm (450 EXC‑F Six Days US) Schraube Gabelbrücke oben 20 Nm (500 EXC‑F US)

  • Seite 162: 24 Betriebsstoffe

    24 BETRIEBSSTOFFE Bremsflüssigkeit DOT 4 / DOT 5.1 Norm / Klassifizierung – Vorgabe – Verwenden Sie nur Bremsflüssigkeit, welche der angegebenen Norm entspricht (siehe Angaben auf dem Behälter) und die entsprechenden Eigenschaften besitzt. Empfohlener Lieferant Castrol – REACT PERFORMANCE DOT 4 Motorex ®...
  • Seite 163 BETRIEBSSTOFFE 24 Stoßdämpferöl (SAE 2,5) (50180751S1) Norm / Klassifizierung – SAE ( S. 164) (SAE 2,5) Vorgabe – Verwenden Sie nur Öle, welche den angegebenen Normen entsprechen (siehe Angaben auf dem Behälter) und die entsprechenden Eigenschaften besitzen. Superkraftstoff bleifrei (ROZ 95) Norm / Klassifizierung –...

  • Seite 164: 25 Hilfsstoffe

    25 HILFSSTOFFE Hochviskoses Schmierfett Empfohlener Lieferant ® – LGHB 2 Kettenreinigungsmittel Empfohlener Lieferant Motorex ® – Chain Clean Kettenspray Offroad Empfohlener Lieferant Motorex ® – Chainlube Offroad Konservierungsmittel für Lacke, Metall und Gummi Empfohlener Lieferant Motorex ® – Moto Protect Kraftstoffzusatz Empfohlener Lieferant Motorex...
  • Seite 165 HILFSSTOFFE 25 Spezialreiniger für glänzende und matte Lacke, Metall- und Kunststoffflächen Empfohlener Lieferant Motorex ® – Quick Cleaner Universal Ölspray Empfohlener Lieferant Motorex ® – Joker 440 Synthetic...

  • Seite 166: 26 Normen

    26 NORMEN Die SAE-Viskositätsklassen wurden von der Society of Automotive Engineers festgelegt und dienen der Einteilung der Öle nach ihrer Viskosität. Die Viskosität beschreibt nur eine Eigenschaft eines Öls und enthält keinerlei Aus- sage zur Qualität. JASO T903 MA2 Unterschiedliche technische Entwicklungsrichtungen erforderten eine eigene Spezifikation für Motorräder - die Norm JASO T903 MA2.

  • Seite 167: Fachwortverzeichnis 27

    FACHWORTVERZEICHNIS 27 On‑Board‑Diagnose Fahrzeugsystem, das vorgegebene Parameter der Fahr- zeugelektronik überwacht...

  • Seite 168: 28 Abkürzungsverzeichnis

    28 ABKÜRZUNGSVERZEICHNIS Art.‑Nr. Artikelnummer bzw. beziehungsweise zirka etc. et cetera evtl. eventuell ggf. gegebenenfalls Nummer u. a. unter anderem u. Ä. und Ähnliches usw. und so weiter vgl. vergleiche z. B. zum Beispiel...

  • Seite 169: Symbolverzeichnis 29

    Gelbe und orange Symbole zeigen einen Fehlerzustand an, der zeitnahes Eingreifen erfordert. Aktive Fahrhilfen werden ebenfalls durch gelbe oder orange Symbole dargestellt. Fehlfunktion‑Kontrollleuchte leuchtet/blinkt gelb – Die OBD hat einen Fehler in der Fahrzeug- elektronik erkannt. Verkehrsgerecht anhalten und eine autorisierte KTM-Fachwerkstatt kontak- tieren. Kraftstoffpegel‑Warnleuchte leuchtet gelb – Kraftstoffpegel hat die Reservemarke erreicht.

  • Seite 170: Indexverzeichnis

    INDEXVERZEICHNIS einbauen ......85 INDEXVERZEICHNIS Glasfasergarn‑Füllung wechseln ..87 Spark-Arrestor reinigen .
  • Seite 171 INDEXVERZEICHNIS Gabelschutz Rundenzeit abfragen ....29 ausbauen ......67 Übersicht .
  • Seite 172 INDEXVERZEICHNIS Seitenständer ......25 Service ......14 Motor Serviceplan .
  • Seite 173 INDEXVERZEICHNIS Winterbetrieb Kontroll- und Pflegearbeiten ... 144 Zubehör ......14 Zugstufendämpfung der Gabel einstellen .
  • Seite 174 *3213860de* 3213860de 04/2018 KTM Sportmotorcycle GmbH 5230 Mattighofen/Österreich Foto: Mitterbauer/KTM http://www.ktm.com...

Diese Anleitung auch für:

500 exc-f 2019350 exc-f 2019350 exc-f six days 2019350 exc-f 2018350 exc-f six days 2018250 exc-f 2019 ... Alle anzeigen

Inhaltsverzeichnis
