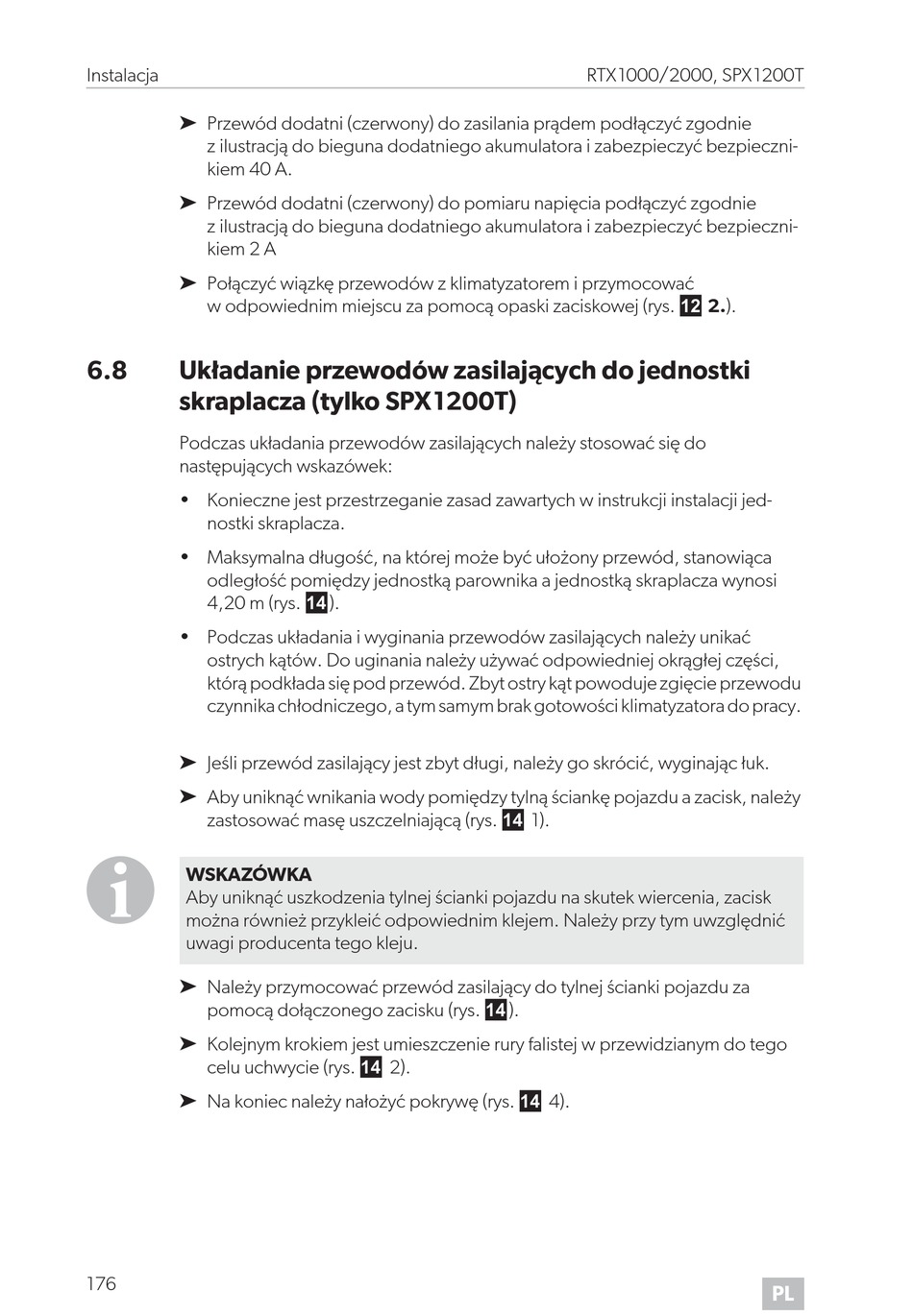

Instalacja
➤ Przewód dodatni (czerwony) do zasilania prądem podłączyć zgodnie
z ilustracją do bieguna dodatniego akumulatora i zabezpieczyć bezpieczni-
kiem 40 A.
➤ Przewód dodatni (czerwony) do pomiaru napięcia podłączyć zgodnie
z ilustracją do bieguna dodatniego akumulatora i zabezpieczyć bezpieczni-
kiem 2 A
➤ Połączyć wiązkę przewodów z klimatyzatorem i przymocować
w odpowiednim miejscu za pomocą opaski zaciskowej (rys. b 2.).
6.8 Układanie przewodów zasilających do jednostki
skraplacza (tylko SPX1200T)
Podczas układania przewodów zasilających należy stosować się do
następujących wskazówek:
• Konieczne jest przestrzeganie zasad zawartych w instrukcji instalacji jed-
nostki skraplacza.
• Maksymalna długość, na której może być ułożony przewód, stanowiąca
odległość pomiędzy jednostką parownika a jednostką skraplacza wynosi
4,20 m (rys. d).
• Podczas układania i wyginania przewodów zasilających należy unikać
ostrych kątów. Do uginania należy używać odpowiedniej okrągłej części,
którą podkłada się pod przewód. Zbyt ostry kąt powoduje zgięcie przewodu
czynnika chłodniczego, a tym samym brak gotowości klimatyzatora do pracy.
➤ Jeśli przewód zasilający jest zbyt długi, należy go skrócić, wyginając łuk.
➤ Aby uniknąć wnikania wody pomiędzy tylną ściankę pojazdu a zacisk, należy
zastosować masę uszczelniającą (rys. d 1).
I
WSKAZÓWKA
Aby uniknąć uszkodzenia tylnej ścianki pojazdu na skutek wiercenia, zacisk
można również przykleić odpowiednim klejem. Należy przy tym uwzględnić
uwagi producenta tego kleju.
➤ Należy przymocować przewód zasilający do tylnej ścianki pojazdu za
pomocą dołączonego zacisku (rys. d).
➤ Kolejnym krokiem jest umieszczenie rury falistej w przewidzianym do tego
celu uchwycie (rys. d 2).
➤ Na koniec należy nałożyć pokrywę (rys. d 4).
176
RTX1000/2000, SPX1200T
. . . . .
PL
