Объем Поставки - Dometic Rtx 1000 Montageanleitung

RTX1000/2000, SPX1200T

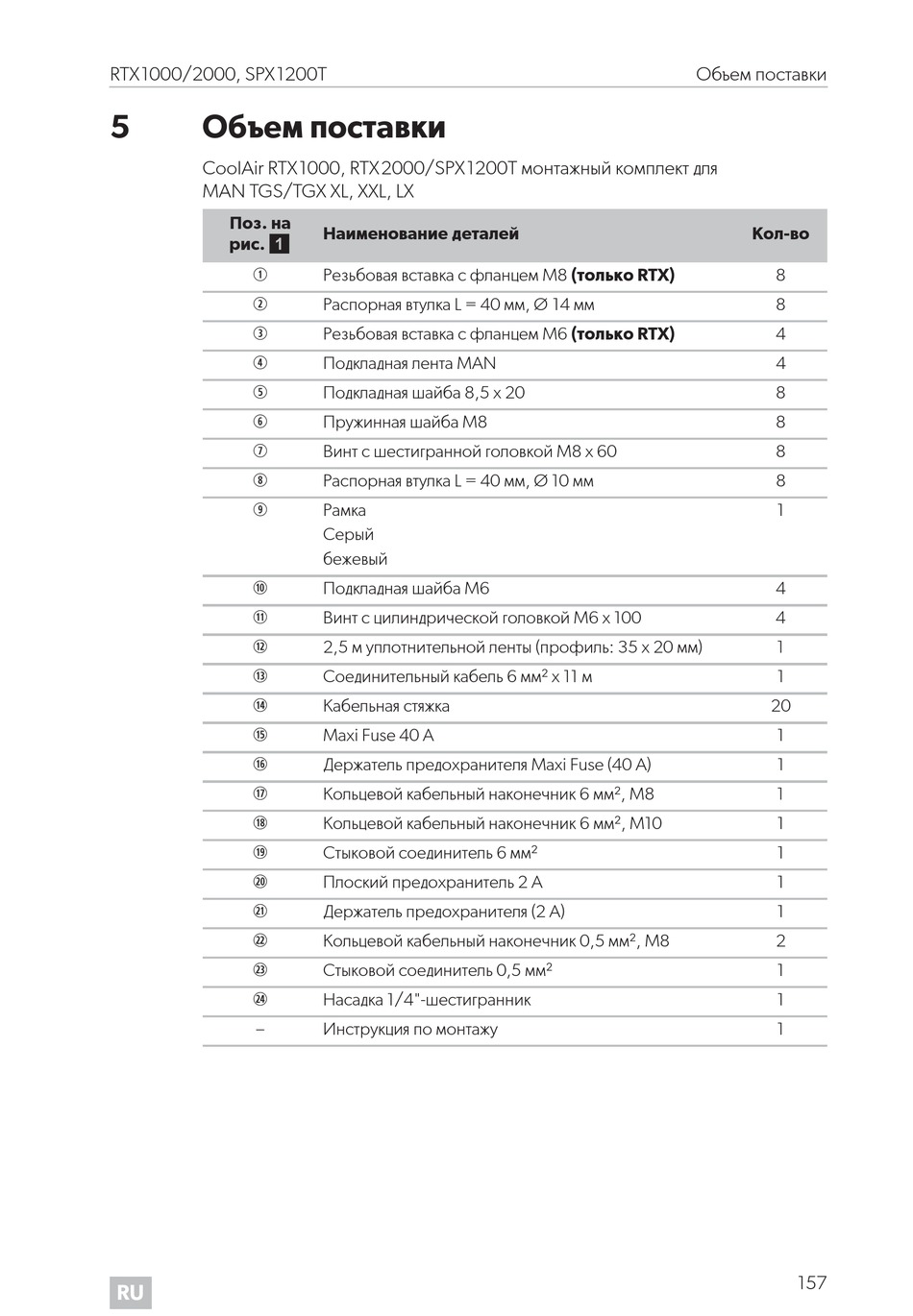

5 Объем поставки
CoolAir RTX1000, RTX2000/SPX1200T монтажный комплект для
MAN TGS/TGX XL, XXL, LX
Поз. на
рис. 1
–
RU
Наименование деталей
Резьбовая вставка с фланцем M8 (только RTX)
Распорная втулка L = 40 мм, Ø 14 мм
Резьбовая вставка с фланцем M6 (только RTX)
Подкладная лента MAN
Подкладная шайба 8,5 x 20
Пружинная шайба M8
Винт с шестигранной головкой M8 x 60
Распорная втулка L = 40 мм, Ø 10 мм
Рамка
Серый
бежевый
Подкладная шайба M6
Винт с цилиндрической головкой M6 x 100
2,5 м уплотнительной ленты (профиль: 35 x 20 мм)
Соединительный кабель 6 мм² x 11 м
Кабельная стяжка
Maxi Fuse 40 A
Держатель предохранителя Maxi Fuse (40 A)
Кольцевой кабельный наконечник 6 мм², M8
Кольцевой кабельный наконечник 6 мм², M10
Стыковой соединитель 6 мм²
Плоский предохранитель 2 A
Держатель предохранителя (2 A)
Кольцевой кабельный наконечник 0,5 мм², M8
Стыковой соединитель 0,5 мм²
Насадка 1/4"-шестигранник
Инструкция по монтажу
Объем поставки
Кол-во
8
8
4
4
8
8
8
8
1
4
4
1
1
20
1
1
1
1
1
1
1
2
1
1
1
157
