Art.-Nr. 16614

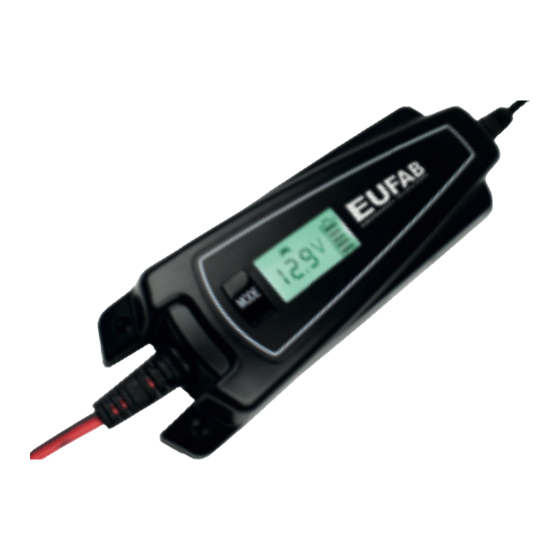

Intelligentes Batterieladegerät 6/12V 4A
Übersicht
Bestimmungsgemäßer Gebrauch
Lieferumfang
Spezifikationen
Symbolerklärung
WARNUNG
Lesen Sie die Bedienungsanleitung vor Inbetriebnahme sorgfältig durch und beachten Sie alle Sicherheitshinweise!
Nichtbeachtung kann zu Personenschäden, Schäden am Gerät oder Ihrem Eigentum führen!
Bewahren Sie die Originalverpackung, den Kaufbeleg sowie diese Anleitung zum späteren Nachschlagen auf!
Prüfen Sie vor Inbetriebnahme den Inhalt der Verpackung auf Unversehrtheit und Vollständigkeit!
Bestimmungsgemäßer Gebrauch
Das Ladegerät ist zum Aufladen von offenen und einer Vielzahl von geschlossenen, wartungsfreien Blei-Säure-Akkus (Batterien) hergestellt, wie zum Beispiel:
-
Nassbatterien (WET), Blei-Säure-Batterien (Flüssig-Elektrolyt)
-
Gel-Batterien (geleeartiges Elektrolyt)
-
AGM-Batterien (Elektrolyt in Glasfaservlies)
-
Wartungsfreie Blei-Säure-Batterien (MF)
Andere Batterien dürfen mit diesem Gerät nicht geladen werden.
Das Ladegerät darf nicht als Starthilfe verwendet werden. Laden Sie zuerst die Batterie des Fahrzeugs vollständig auf, und entfernen Sie das Ladegerät bevor Sie
das Fahrzeug starten.
Das Ladegerät darf nicht als Gleichstromquelle oder für andere Zwecke verwendet werden.
Das Batterieladegerät ist für den Einsatz in trockener und geschützter Umgebung bei Temperaturen von -5 °C bis +40°C ausgelegt.
Lieferumfang
-
Ladegerät
Gebrauchsanleitung
-
Spezifikationen
Abmessungen:
200 x 60 x 50 [mm]
Gewicht:
535 g
Länge Netzkabel:
1,80 m
Länge Ladekabel:
1,80 m
Eingang:
220-240 V AC
Ausgang:
6 V Modus:
Motorrad
Auto:
Batteriekapazität:
min 1,2 Ah
Schutzklasse:
IP65 (nur Gerätegehäuse, nicht Anschluß- und Ladekabel)
Symbolerklärung
entspricht den EG-Richtlinen
Schutzisoliertes Gehäuse
(Schutzklasse II).
Gebrauchsanleitung lesen
0,6 A
6 V DC
0,8 A
12 V DC
0,8 A
12 V DC
3,8 A
max. 120 Ah
gekennzeichnetes
Elektroprodukt darf nicht in
den Hausmüll geworfen
werden
Sicherung,
hier: Träge, 1.6A
entspricht den
Anforderungen des § 21 des
Produktsicherheits-gesetzes
(ProdSG)
Sicherheitshinweise
Bedienungsanleitung
Wartung und Pflege
Kontaktinformationen
Geräte mit diesem Zeichen
dürfen nur im Haus
(trockene Umgebung)
betrieben werden
empfohlene
Batteriekapazität
Schutzklasse
IP65
Strahlwasser geschützt
