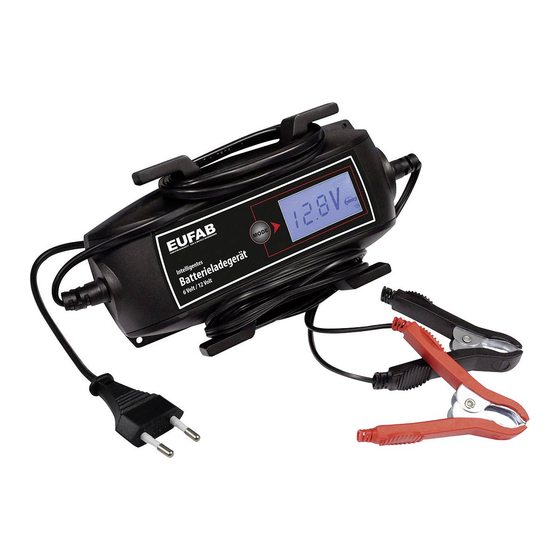

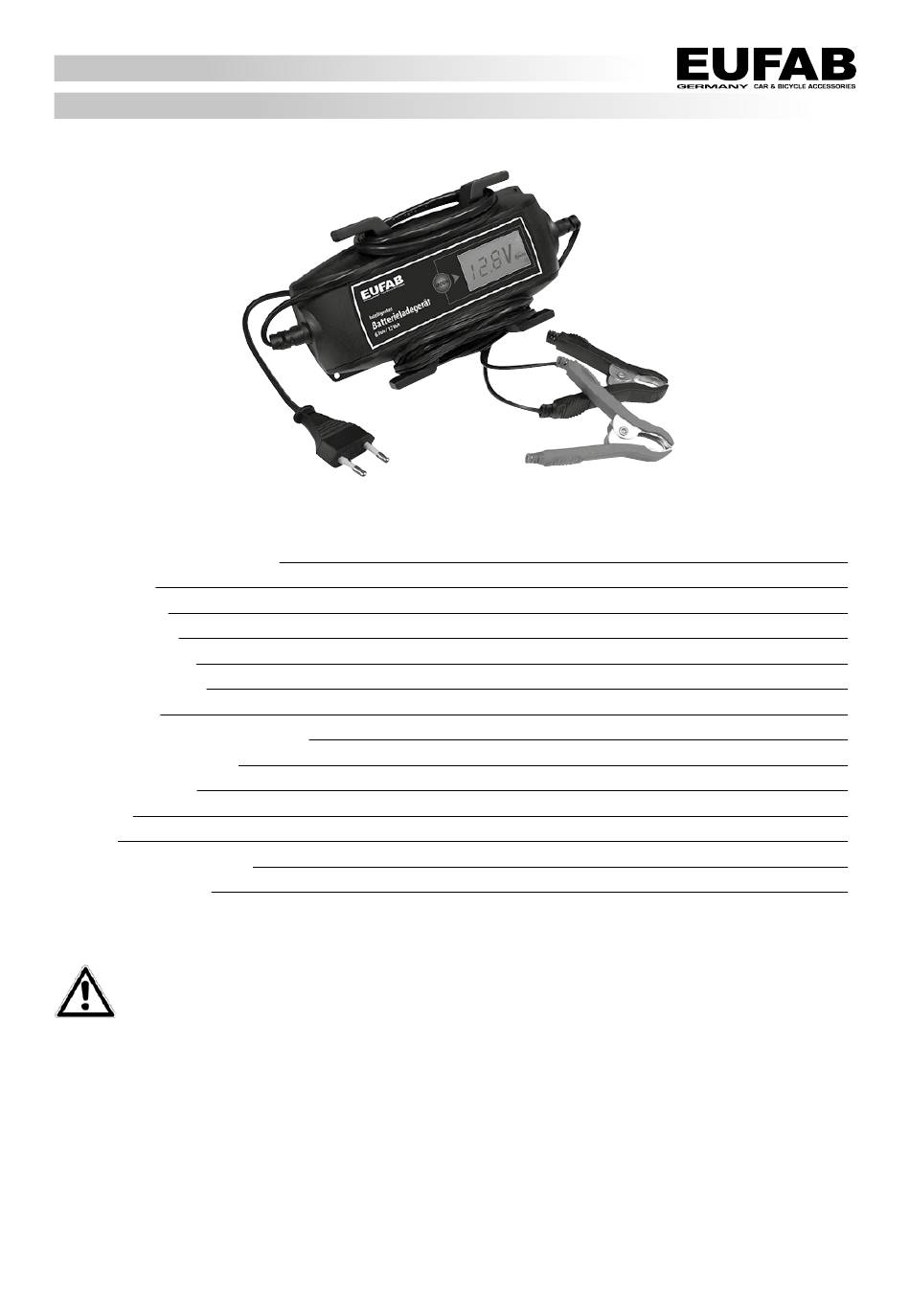

DE Intelligentes Batterieladegerät 6/12V 4A mit Kabelaufroller
Art.-Nr. 16616
Inhalt
1. Bestimmungsgemäßer Gebrauch
2. Lieferumfang
3. Spezifikationen
4. Symbolerklärung
5. Sicherheitshinweise
6. Bedienungsanleitung
6.1 Vorbereitung
6.2 Anschließen des Batterieladegerätes
6.3 Entfernen des Ladegeräts
7. Wartung und Pflege
7.1 Wartung
7.2 Pflege
8. Hinweise zum Umweltschutz
9. Kontaktinformationen
WARNUNG
Lesen Sie die Bedienungsanleitung vor Inbetriebnahme sorgfältig durch und beachten Sie alle Sicher-
heitshinweise! Nichtbeachtung kann zu Personenschäden, Schäden am Gerät oder Ihrem Eigentum
führen! Bewahren Sie die Originalverpackung, den Kaufbeleg sowie diese Anleitung zum späteren
Nachschlagen auf! Prüfen Sie vor Inbetriebnahme den Inhalt der Verpackung auf Unversehrtheit und Vollstän-
digkeit!
1. Bestimmungsgemäßer Gebrauch
Das Ladegerät ist zum Aufladen von offenen und einer Vielzahl von geschlossenen, wartungsfreien Blei-Säure-Akkus (Batterien)
geeignet, wie zum Beispiel:
• Nassbatterien (WET), Blei-Säure-Batterien (Flüssig-Elektrolyt)
• Gel-Batterien (geleeartiges Elektrolyt)
• AGM-Batterien (Elektrolyt in Glasfaservlies)
• Wartungsfreie Blei-Säure-Batterien (MF)
