Produktbeschreibung

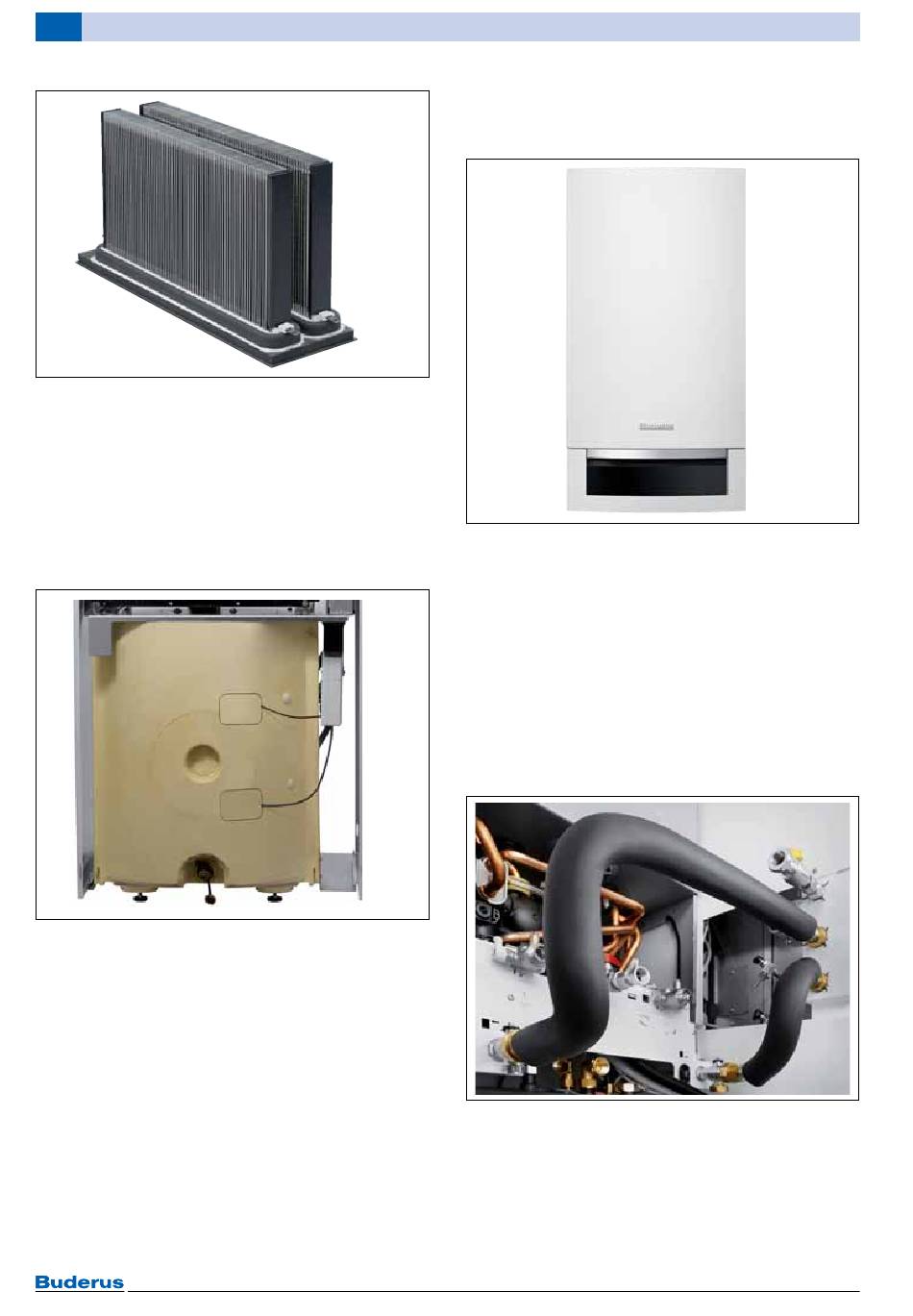

Bild 8
Stack der Buderus Energiezentrale
In der Buderus Energiezentrale kommt ein Brennstoffzel-
len-Stack mit einem flach-tubularem Aufbau (Zusam-
menschaltung von Einzelzellen) zum Einsatz. Die
sichtbare Außenseite der Einzelzellen stellt die Kathode
dar. Die Anode ist innerhalb der Einzelzellen röhrenför-
mig ausgeführt. Je Einzelzelle werden mehrere parallele
Röhren auf der Anodenseite vom Brenngasgemisch
durchströmt.
2.2
Pufferspeicher
Bild 9
Der integrierte Pufferspeicher hat ein Volumen von
140 Liter. In ihm wird die Wärme der Brennstoffzelle ge-
speichert. Diese Wärme wird bei Bedarf dem Heizungs-
system zur Verfügung gestellt.
Ausstattung
• allseitige PUR-Hartschaum-Isolierung
• temperatursensible Einschichtung des Heizwassers
• Entleerhahn für Heizwasser
• höhenverstellbare Stellfüße für senkrechte Ausrich-
tung des Speichers
• Verkleidung aus beschichtetem Stahlblech, mit ge-
geneinander austauschbaren Seitenteilen und ab-
nehmbarer vorderer Abdeckung
• montierter Speichertemperaturfühler oben (FW1) mit
Verbindungsleitung und Stecker
12
• montierter Speichertemperaturfühler unten (In1) mit
2.3
6 720 820 493-02.1O
Bild 10
Zur Spitzenlastabdeckung dient ein Gas-Brennwertgerät
mit integrierter Hydraulik und Elektronik. Über ein integ-
riertes Mischventil wird die Wärme aus dem Pufferspei-
cher optional zu Warmwasserbereitung oder
Heizungsunterstützung genutzt.
2.3.1
Das Gas-Brennwertgerät wird direkt auf den bodenste-
henden Schichtladespeicher montiert. Dadurch sind kei-
ne Bohrungen in der Wand erforderlich.
Der Anschluss des Pufferspeichers erfolgt im Montage-
rahmen zwischen Brennwertgerät und Schichtladespei-
cher.
6720820493-08.1O
Bild 11 Anschluss Pufferspeicher
Das Gas-Brennwertgerät wird ohne Ausdehnungsgefäß
geliefert. Dieses ist als Zubehör erhältlich und kann an
beliebiger Stelle montiert werden. Bitte beachten Sie
dabei die Auswahlhilfe in Kapitel 7.6.
Die sehr gute Zugänglichkeit von vorne ermöglicht einfa-
chen Service und zeitsparende Wartung.
Verbindungsleitung und Stecker
Gas-Brennwertgerät
Montage
Logapower FC10 – 6 720 820 493 (2016/08)
