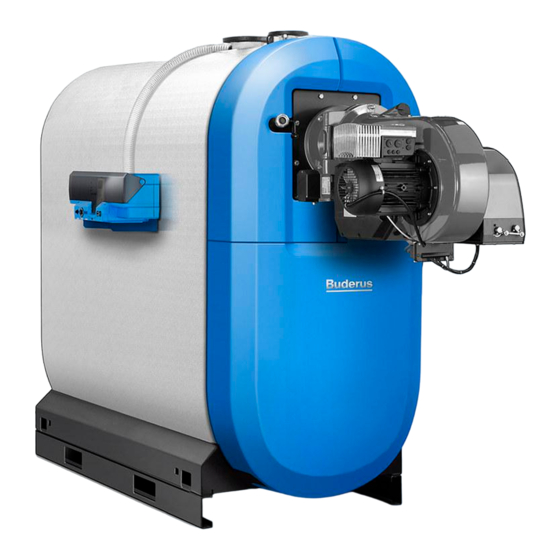

Buderus Logano plus SB745 Installationsanleitung

Buderus Logano plus SB745 Installationsanleitung

Brennwertkessel
Vorschau ausblenden Andere Handbücher für Logano plus SB745:
Inhaltsverzeichnis

Werbung

Quicklinks

Brennwertkessel
Installationsanleitung
Logano plus SB745
Leistungsumfang 800 - 1200 kW
Vor Montage und Wartung sorgfältig lesen.

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Buderus Logano plus SB745

Inhaltszusammenfassung für Buderus Logano plus SB745

  • Seite 1 Brennwertkessel Installationsanleitung Logano plus SB745 Leistungsumfang 800 - 1200 kW Vor Montage und Wartung sorgfältig lesen.

  • Seite 2: Inhaltsverzeichnis

    5.4.3 Kessel an das Rohrnetz anschließen ....20 Ausrüstungsteile und weitere Ausrüstungsteile ..37 5.4.4 Hinweise zur Neutralisation (Zubehör) ... . 20 Logano plus SB745 – 6 720 806 642 (2013/02)
  • Seite 3 Stichwortverzeichnis ....... . 38 Logano plus SB745 – 6 720 806 642 (2013/02)

  • Seite 4: Symbolerklärung Und Sicherheitshinweise

    ▶ Kein offenes Feuer. setzungen vornehmen darf. ▶ Nicht rauchen. Entsorgung ▶ Kein Feuerzeug benutzen. ▶ Verpackungsmaterial umweltgerecht entsorgen. ▶ Hausbewohner warnen, aber nicht klingeln. ▶ Von außerhalb Gasversorgungsunternehmen und zugelassenen Fachbetrieb anrufen. Logano plus SB745 – 6 720 806 642 (2013/02)

  • Seite 5: Angaben Zum Kessel

    Tab. 2 Typenübersicht • Brenner • Brennerplatte gebohrt oder ungebohrt Bestimmungsgemäßer Gebrauch • Armaturenbalken/Kesselsicherheitsgruppe Der Brennwertkessel Logano plus SB745 ist für die Erwärmung von • Geräte zur Sicherheitsausstattung Heizwasser, z. B. für Mehrfamilienhäuser oder industrielle Zwecke, kon- • Neutralisationseinrichtung zipiert.

  • Seite 6: Verwendbare Brennstoffe

    Bereichen Heizungsbau sowie Gas-, Wasser und Elektroinstalla- tion sowie ein Drehmomentschlüssel erforderlich. 2.10 Produktbeschreibung Der Logano plus SB745 ist ein Brennwertkessel in schmaler, kompakter Bauform mit kleiner Stellfläche, oben liegendendem Feuerraum und unten liegender Kondensations-Heizfläche. Er wird im Folgenden SB745 oder Kessel genannt.
  • Seite 7 [10] Abgasanschluss [11] Prüföffnung, Wendekammer [12] Rücklauf 1 (RK1), Niedertemperatur-Rücklauf (Haupt-Rücklauf) [13] Rücklauf 2 (RK 2), Hochtemperatur-Rücklauf [14] Wasserseitige Prüföffnung (beidseitig) [15] Vorlauf Sicherungsleitung [16] Heizungsvorlauf [17] Armaturenbalken/Kesselsicherheitsgruppe (Zubehör) [18] Transportösen Logano plus SB745 – 6 720 806 642 (2013/02)

  • Seite 8: Abmessungen Und Mindestabstände

    2052 2052 Aufstellfläche Grundrahmen 2060 1040 1040 Austritt Abgas Ø D AAinnen 1064 1193 1193 Feuerraum Länge 1904 1954 1954 Ø innen Feuerraumtür 1508 1653 1653 Brennerrohr Mindesttiefe Tab. 5 Kesselabmessungen Logano plus SB745 – 6 720 806 642 (2013/02)

  • Seite 9: Technische Daten

    1) Absicherungsgrenze (Sicherheitstemperaturbegrenzer). Maximal mögliche Vorlauftemperatur = Absicherungsgrenze (STB) − 18 K. Beispiel: Absicherungsgrenze (STB) = 100 °C, maximal mögliche Vorlauftemperatur = 100 - 18 = 82 °C 2) Angabe ohne Brenner 3) Wert in Klammer ist der empfohlene Förderdruck. Logano plus SB745 – 6 720 806 642 (2013/02)

  • Seite 10: Werte Zur Abgasberechnung

    ] Betriebsbereitschaftsverlust • [ϕ ] Mittlere Kesseltemperatur 6 720 804 749-14.1 Bild 3 Wasserseitiger Durchflusswiderstand [Δp ] Heizwasserseitiger Druckverlust ] Volumenstrom Logano plus SB745, Kesselgröße 800 Logano plus SB745, Kesselgröße 1000/1200 Logano plus SB745 – 6 720 806 642 (2013/02)

  • Seite 11: Hinweise Zu Installation Und Betrieb

    • Sicherstellen, dass regional bedingt Genehmigungen für die Abgasan- lage und den Kondensatanschluss an das öffentliche Abwassernetz erforderlich sein können • Vor Montagebeginn die entsprechende zuständige Behörde (z. B. den zuständigen Bezirksschornsteinfegermeister) und die Abwasserbe- hörde informieren Logano plus SB745 – 6 720 806 642 (2013/02)

  • Seite 12: Anforderungen An Den Aufstellraum

    Kesselwassertempertur und der maximalen Temperaturanfor- Die Bestimmungen fordern für Kessel > 600 kW eine generelle Wasser- derung einhalten ( Tabelle 10). aufbereitung unabhängig der Wasserhärte und Füll- und Ergänzungs- wassermenge. Logano plus SB745 – 6 720 806 642 (2013/02)
  • Seite 13 Wert. Die maximale Temperaturanforde- bung Kessel (5 °C) im Menü „Heizkreisdaten“: rung setzt sich aus der Solltemperatur und der 70 °C + 5 °C = Maximale Temperaturanforderung 75 °C Anhebung zusammen. Logano plus SB745 – 6 720 806 642 (2013/02)

  • Seite 14: Hydraulische Einbindung In Die Heizungsanlage

    Stutzen RK1 einen Volumenstrom von >10 % des Gesamt-Nennvolumenstroms mit einer Rücklauftempe- ratur unterhalb des Taupunktes zuzuführen. Wenn keine unterschiedlichen Rücklauftemperaturen vorliegen, muss nur der Rücklaufstutzen RK1 ange- schlossen werden. Logano plus SB745 – 6 720 806 642 (2013/02)

  • Seite 15: Druckhaltung

    ▶ Gewicht des Kessels beim Anheben und Transportie- ren gleichmäßig auf dem Gabelstapler/den Hubwagen verteilen. ▶ Gewicht des Kessels und der Transportmittel beach- ten. ▶ Kessel beim Transport gegen Herunterfallen sichern. Logano plus SB745 – 6 720 806 642 (2013/02)

  • Seite 16: Kessel Mit Einem Kran Heben

    Anschlagpunkte zum Heben mit Gabelstapler ▶ Haken des Transportseils in die Bohrungen der beiden Knotenbleche ( Bild 8, [2]) des Kesselkörpers einhängen. Die Sicherungsösen [3] dürfen nicht zum Heben ver- wendet werden. Logano plus SB745 – 6 720 806 642 (2013/02)

  • Seite 17: Kessel Mit Einem Gabelstapler Transportieren

    ▶ An jeder Ecke eine Schwerlastrolle positionieren. ▶ Kessel ablassen. 6 720 806 642-01.1ITL Bild 11 Grundrahmen demontieren Grundrahmenschienen Querträger Schraube ▶ Montage des Grundrahmens am Aufstellort in umgekehrter Reihen- folge durchführen. Logano plus SB745 – 6 720 806 642 (2013/02)

  • Seite 18: Installation

    3) Das Maß ist von der Brennerlänge abhängig. Wenn wegen Körperschall eine Entkopplung zwischen Aufstellplatz und Kessel erforderlich ist, müssen schall- dämpfende Maßnahmen (z. B. schalldämmende Unterla- gen) vor dem Aufstellen angebracht werden. Logano plus SB745 – 6 720 806 642 (2013/02)

  • Seite 19: Schalldämmstreifen Montieren

    Normen ausgelegt werden. • Um Beschädigungen oder Verschmutzung der abgasberührten Anlagenteile zu verhindern, müssen bei der Materialauslegung des Abgassystems die Zusammensetzung und die Temperaturen der Abgase beachtet werden. Logano plus SB745 – 6 720 806 642 (2013/02)

  • Seite 20: Dichtmanschette Anbringen (Zubehör)

    • RK1 = niedrige Rücklauftemperatur (z. B. Fußbodenheizung) tralisationseinrichtung funktionsfähig sind. • RK2 = hohe Rücklauftemperatur (z. B. Warmwasser-Bereitung) Der Rücklauf ist bei Auslieferung mit einem Blindflansch verschlossen. Bei Verwendung von Anschluss RK2: ▶ Blindflansch entfernen. Logano plus SB745 – 6 720 806 642 (2013/02)

  • Seite 21: Kessel Befüllen Und Anschlüsse Auf Dichtheit Prüfen

    Die Feuerraumtür schwenkt standardmäßig von links nach rechts auf (Rechtsanschlag). Die folgende Anweisung geht von der Standard- Schwenkrichtung aus. Wenn es die Raumverhältnisse erfordern, kann die Feuerraumtür auf Linksanschlag umgebaut werden. Logano plus SB745 – 6 720 806 642 (2013/02)

  • Seite 22: Brenner (Zubehör) Montieren

    ( Kapitel 2.11, Seite 8). 5.6.1 Brennerplatte montieren Vorgebohrte und ungebohrte Brennerplatten sind beim Hersteller erhältlich (Zubehör). Die Montage des Brenners ist vom verwendeten Brenner abhängig. ▶ Schutzplatte an der Feuerraumtür entfernen. Logano plus SB745 – 6 720 806 642 (2013/02)

  • Seite 23: Brenner An Die Brennerplatte Montieren

    ( Kapitel 5.5, Seite 21). kante des Wärmeschutzes reicht, kann am Wärmeschutz eine 45°-Fase angebracht werden. Damit Sie den Brenner montieren können, müssen Sie die Feuerraumtür öffnen. ▶ Feuerraumtür öffnen ( Kapitel 5.5, Seite 21). Logano plus SB745 – 6 720 806 642 (2013/02)

  • Seite 24: Fronthaube Montieren Und Demontieren

    ▶ Regelgeräteträger auf der Montagehöhe ( Bild 2, Tabelle 5, Bild 24 Regelgerät Seite 8) anzeichnen. ▶ Kabelkanal ablängen und anzeichnen ( Bild 2, Seite 8). ▶ Löcher (Ø 5 mm) bohren. ▶ Kabelkanal mit beiliegenden Blechschrauben befestigen. Logano plus SB745 – 6 720 806 642 (2013/02)

  • Seite 25: Elektrischen Anschluss Herstellen

    ▶ Alle Kabel für den elektrischen Anschluss der Temperaturfühler und ▶ Gegendrücken. Sicherheitseinrichtungen über den Kabelkanal zur Regelgeräterück- ▶ Hebel nach oben umlegen. seite führen. ▶ Rückwandteil montieren. ▶ Alle bauseitigen Kabel zum Regelgerät führen. Logano plus SB745 – 6 720 806 642 (2013/02)

  • Seite 26: Temperaturfühler Montieren

    ▶ Tiefenmaß an dem Temperaturfühlerpaket (Kabel) markieren. vom Regelgerät zum Brenner führen. ▶ Temperaturfühlerpaket bis zum Anschlag (Boden) in die Mess- stelle stecken. Durch die Markierung kontrollieren, ob die Temperaturfühler richtig montiert sind. Logano plus SB745 – 6 720 806 642 (2013/02)

  • Seite 27: Inbetriebnahme

    Betriebsbuches erfüllen. Der pH-Wert im Heizwasser steigt nach der Befüllung der Heizungsan- lage an. Nach 3 – 6 Monaten (bei der ersten Wartung) prüfen, ob sich der pH-Wert im Heizwasser eingestellt hat. Logano plus SB745 – 6 720 806 642 (2013/02)

  • Seite 28: Heizungsanlage Betriebsbereit Stellen

    Einstellung Regelgerät Brennerart bei Brennstoff Einzustellende Brenner Öl Brennerart modulierend modulierend 2-stufig 2-stufig Einstoffbrenner modulierend modulierend 2-stufig 2-stufig Zweistoffbrenner modulierend 2-stufig Zweistoffbrenner Tab. 15 Reglereinstellungen für Regelgeräte Logamatic 4321 und 4322 Logano plus SB745 – 6 720 806 642 (2013/02)

  • Seite 29: Inbetriebnahmeprotokoll

    Abgastemperatur kontrollieren. Funktionstest der Sicherheitseinrichtungen durchführen und protokollieren. Betreiber einweisen und technische Dokumente übergeben. Den verwendeten Brennstoff in die Tabelle eintragen ( Bedienungsanleitung „Allgemeines“). Fachgerechte Inbetriebnahme bestätigen. Firmenstempel/Unterschrift/Datum Tab. 16 Inbetriebnahmeprotokoll Logano plus SB745 – 6 720 806 642 (2013/02)

  • Seite 30: Außerbetriebnahme

    ▶ Allgemeinen Zustand der Heizungsanlage prüfen. ▶ Sicht- und Funktionskontrolle der Heizungsanlage durchführen. ▶ Brennstoff und Wasser führende Anlagenteile auf Dichtheit und sicht- bare Korrosion prüfen. ▶ Feuerraumtür öffnen ( Kapitel 5.5.1, Seite 23). Logano plus SB745 – 6 720 806 642 (2013/02)

  • Seite 31: Kessel Reinigen

    ▶ Muttern und Unterlegscheiben vom Deckel des Abgassammlers Bild 31 Heizflächen reinigen abschrauben. Feuerraum (Heizflächen des Feuerraumes) ▶ Deckel abnehmen. Reinigungsbürste ▶ Nachschaltheizrohre mit einer Bürste reinigen ( Bild 33, Seite 32). Logano plus SB745 – 6 720 806 642 (2013/02)

  • Seite 32: Dichtung Des Abgassammlers Austauschen

    Kondensatablauf am Abgassammler abgeführt werden. ▶ Heizungsanlage stromlos schalten. ▶ Brennstoffzufuhr schließen.Neutralisation und Siphon vor der Nass- reinigung trennen. ▶ Regelgerät mit Folie abdecken, damit kein Sprühnebel in das Regelge- rät eindringen kann. Logano plus SB745 – 6 720 806 642 (2013/02)

  • Seite 33: Wasserdruck Prüfen Und Korrigieren

    ( Kapitel 8.4.1, Seite 33). unterschieden. Offene Anlagen werden in der Praxis nur noch selten ins- talliert. Deshalb wird Ihnen anhand der geschlossenen Heizungsanlage beispielhaft erklärt, wie Sie den Wasserdruck prüfen können. Alle Vor- Logano plus SB745 – 6 720 806 642 (2013/02)

  • Seite 34: Inspektions- Und Wartungsprotokolle

    ▶ Wasseraufzeichnungen (z. B. Nachfüllmengen) im Betriebs- buch prüfen. 14. Neutralisationseinrichtung prüfen. 15. Endkontrolle der Inspektionsarbeiten, dazu Messen und die Mess- und Prüfergebnisse dokumentieren. 16. Fachgerechte Inbetriebnahme bestätigen. Firmenstempel/Unterschrift/Datum Tab. 17 Inspektionsprotokoll Logano plus SB745 – 6 720 806 642 (2013/02)
  • Seite 35 Endkontrolle der Wartungen, dazu Messen und die Mess- und Siehe techn. Dokumente zum Brenner. Prüfergebnisse dokumentieren. Funktion und Sicherheit im Betrieb prüfen (Sicherheitsein- richtungen). Fachgerechte Inbetriebnahme bestätigen. Firmenstempel/Unterschrift/Datum Tab. 18 Wartungsprotokoll Heizungsanlage Logano plus SB745 – 6 720 806 642 (2013/02)

  • Seite 36: Brennerstörung Beheben

    [16] Entleerung vor Ausdehnungsgefäß [17] Ausdehnungsgefäß (nach DIN EN 13831) 1) Die Grundausstattung des Kessel-Regelgeräts: Die maximal erreichbare Vorlauftemperatur in Kombination mit Logamatic- Regelgeräten ist rund 18 K unter der Abschalttemperatur (STB). Logano plus SB745 – 6 720 806 642 (2013/02)

  • Seite 37: Sicherheitstechnische Ausrüstung Nach Eg- Baumusterprüfung

    • Der Begrenzer wird üblicherweise mit dem sogenannten Temperatur- fühlerpaket in den dafür vorgesehenen Muffenstutzen mit Tauchhülse installiert. Bei anderen Geräten ist die Einbausituation zu überprüfen. Ab Werk ist die Tauchhülse eingeschraubt. Logano plus SB745 – 6 720 806 642 (2013/02)
  • Seite 38 ......Produktbeschreibung Heizungsanlage außer Betrieb nehmen ....................... Prüfdeckel Heizungsanlage befüllen ......Heizungsanlage betriebsbereit stellen ....Heizungsanlage im Notfall außer Betrieb nehmen ......................Recycling Heizungsanlage spülen ......................Regelgerät Heizungsrücklauf Logano plus SB745 – 6 720 806 642 (2013/02)
  • Seite 39 Feuerraumtür umbauen ........Vordere Kesselhaube montieren ........... Vorlauf Sicherheitsleitung ............Vorschriften ............. Wartung ..........Wartungsprotokoll ..........Wartungsprotokolle ............Wasserdruck ........ Wasserdruck prüfen und korrigieren ........Bei geschlossenen Anlagen ............Werkzeuge .............. Zubehör Logano plus SB745 – 6 720 806 642 (2013/02)
