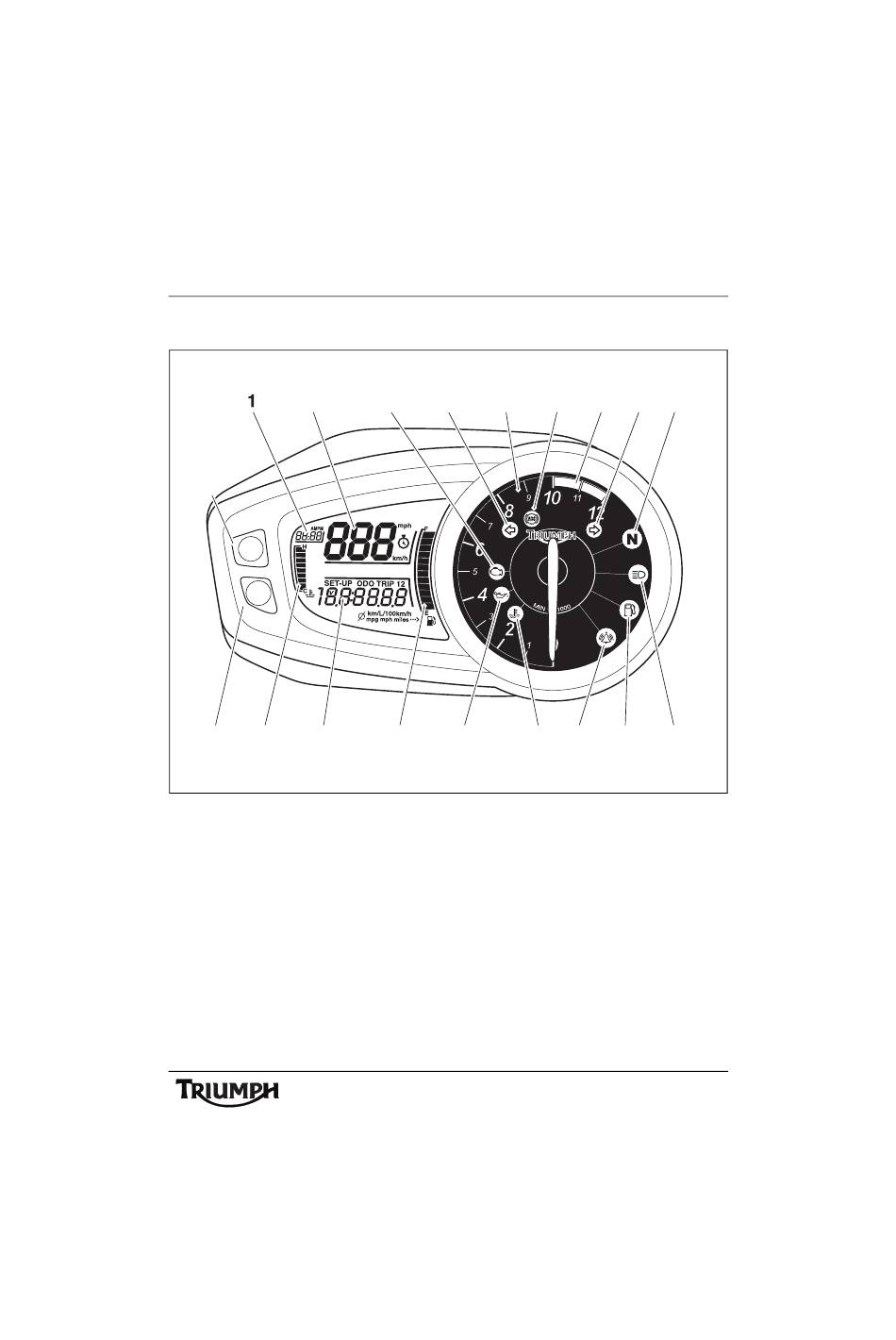

Instrumentenanordnung

2
19
18 17 16
cfkv
1. Uhr
2. Tachometer
3. Motormanagement-Kontrollleuchte
4. Blinkeranzeige links
5. Drehzahlmesser
6. ABS-Warnleuchte (nur ABS-Modelle)
7. Drehzahlmesser, roter Bereich
8. Blinkeranzeige rechts
9. Anzeige Neutralstellung
10.Fernlicht-Kontrollleuchte
11. Kraftstoffstand-Warnleuchte
Allgemeine Informationen
3 4 5
15 14 13 12
12.Statusanzeige Alarmanlage/
Wegfahrsperre (Alarmanlage ist
Zubehör)
13.Kühlmitteltemperaturwarnleuchte
14.Öldruckwarnleuchte
15.Tankuhr
16.Anzeigebildschirm
17. Kühlmitteltemperaturanzeige
18.Taste B
19.Taste A
6 7 8 9
11 10
21
