manuale, questo avviene dopo 4 minuti, in funziona-
mento automatico dopo 3 minuti. Sul display si accende
il LED "Errore lato aspirazione".

Descrizione dell'apparecchio

Nelle presenti istruzioni per l'uso viene descritta la dota-
zione massima. A seconda del modello possono variare
gli elementi inclusi in dotazione (vedi imballaggio).
Per le figure vedi pagina dei grafici
Figura A
Adattatore di attacco per pompe G1
1
Attacco G1 (33,3 mm) tubo di aspirazione (ingres-
2
so)
Bocchettone di riempimento
3
Pre-filtro e valvola di non ritorno integrata
4
Coperchio
5
Tappo di chiusura adattatore di attacco a 2 vie
6
Adattatore di attacco a 2 vie per pompe G1
7
Attacco G1 (33,3 mm) tubo di mandata (uscita)
8
Interruttore ON/OFF
9
Custodia cavo e cavo di collegamento alla rete
10
Visualizzazione errori
11
Piedini di gomma
12
LED "errore lato di aspirazione"
13
LED "errore lato di mandata"
14
Fermacavi
15
Supporto apertura
16

Messa in funzione

Si consiglia di usare solo tubi di aspirazione, filtri e at-
tacchi originali Kärcher. Utilizzando componenti di altri
produttori, possono prodursi malfunzionamenti
nell'aspirazione di liquidi trasportabili, in particolare
nell'utilizzo del sistema di attacco a baionetta.
Impiego in mobilità
Nota
Anche piccole perdite comportano dei malfunzionamen-
ti.
Collegamento del flessibile di aspirazione
Nota
Si consiglia di utilizzare il tubo flessibile di aspirazione
con un blocco del riflusso. Il blocco di riflusso riduce il
tempo di riaspirazione, perché dopo il prelievo dell'ac-
qua impedisce che il tubo di aspirazione si svuoti. Non
montare il blocco di riflusso direttamente sulla pompa.
Nota
Se occorre trasportare acqua sabbiosa, si consiglia di
utilizzare un pre-filtro aggiuntivo. Montare il pre-filtro tra
il tubo flessibile di aspirazione e la pompa.
Per informazioni sul blocco di riflusso e sul pre-filtro ve-
dere il capitolo Accessori e ricambi.
1. Avvitare l'adattatore nell'attacco del tubo flessibile
della pompa (ingresso) e serrare a mano.
Figura B
2. Collegare un tubo flessibile di aspirazione a tenuta
di vuoto.
20
Collegare il tubo di mandata
1. Avvitare l'adattatore a 2 vie nell'attacco del tubo fles-
sibile della pompa (uscita) e serrare a mano.
Figura C
L'adattatore a 2 vie consente l'utilizzo contempora-
neo di 2 apparecchi (ad es. lavatrice e sprinkler).
Può essere montato in modo da usare entrambe le
uscite lateralmente o un'uscita laterale e un'uscita
verso l'alto.
Figura D
2. Collegare il tubo di mandata.
3. Se viene utilizzata una sola uscita, chiudere l'uscita
non utilizzata con il tappo in dotazione.
Riempimento della pompa
1. Svitare a mano il tappo del bocchettone di riempi-
mento o aiutandosi con una chiave (diametro mas-
simo 8 mm).
2. Riempire con acqua la pompa attraverso il bocchet-
tone di riempimento fino al bordo.
Figura F
3. Avvitare il tappo sul bocchettone e serrare a mano o
aiutandosi con una chiave.
4. Se presente, aprire la valvola di chiusura nel tubo di
mandata (vedere capitolo Compensazione e scari-
co della pressione).

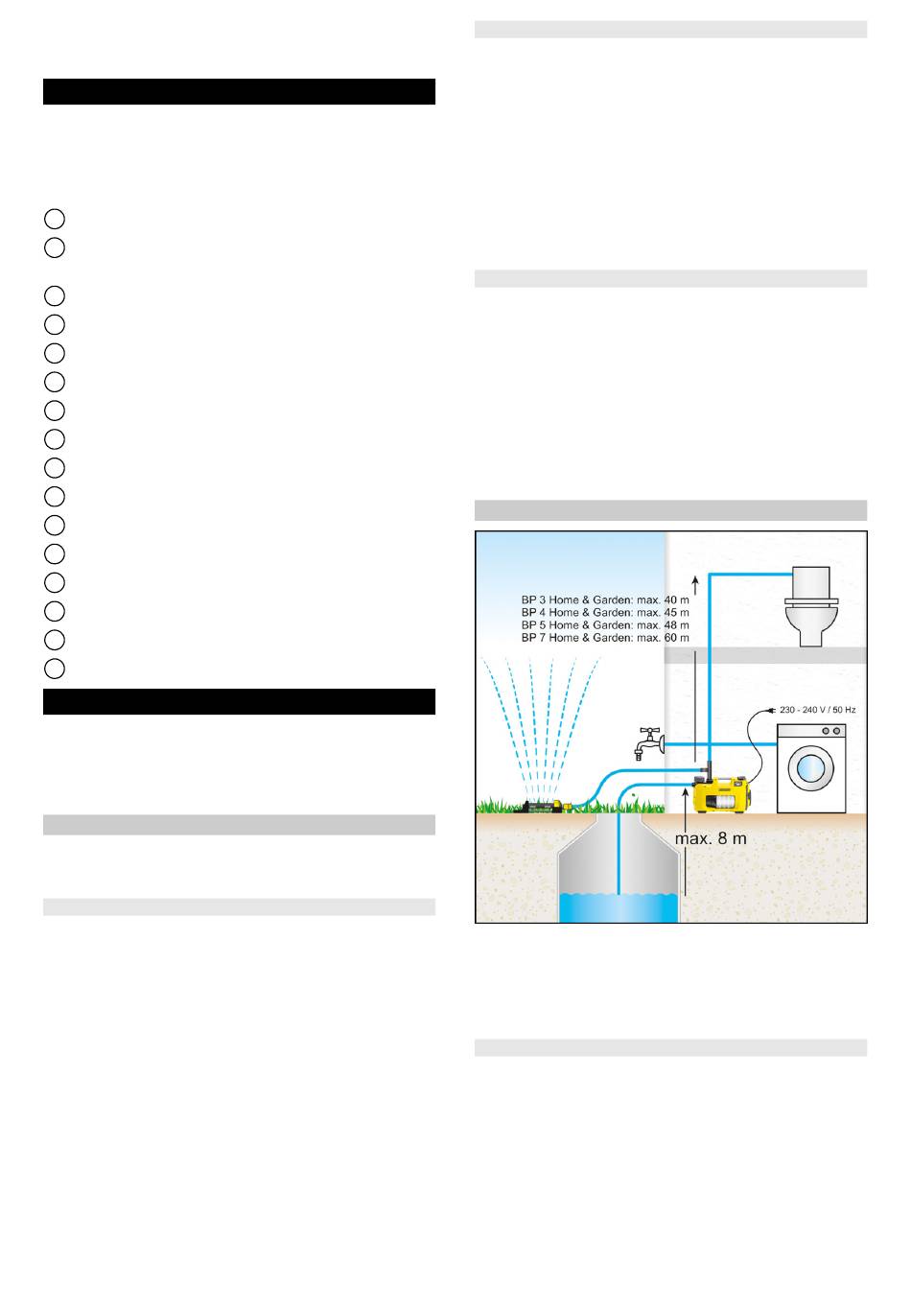

Installazione fissa

1. Collegare il tubo flessibile di aspirazione e il tubo di
mandata (vedere capitolo Impiego in mobilità).
In caso di installazione fissa, non usare attacchi ra-
pidi ma attacchi a vite.
2. Riempire la pompa (vedere capitolo Riempimento
della pompa).
Fissaggio della pompa
In caso di installazione fissa, la pompa può essere fis-
sata a un'opportuna superficie.
1. Estrarre e ruotare i piedini dei gomma su entrambi i
lati del corpo.
Figura G
2. Introdurre i piedini di gomma nel corpo.
3. Fissare la pompa con le viti opportune a una super-
ficie piana.
Italiano
