Bedienfeld Vd 23 - Binder VD Serie Betriebsanleitung

1.4
(13) (12) (11)
1. Ein- /Ausschalter (Hauptschalter)
2. Alarmleuchte rot für TWB
3. Temperaturwählbegrenzer (TWB Klasse 2)
4. Manometer (Druckanzeige)
5. LED Uhrbetrieb temperaturabhängig verzögert aus
6. LED Uhrbetrieb verzögert ein
7. LED Uhrbetrieb verzögert aus
8. LED Dauerbetrieb
9. Auf-/Abtaste
10. Digitalanzeige
11. Istwert-/Sollwerttaste
12. Mode-Taste (Funktionstaste)
13. Funktionstaste Uhrbetrieb
14. Start-/Stoptaste (zur Aktivierung des Temperatur-Reglers)
15. LED Sollwert einstellen
16. LED Uhr einstellen
17. LED Heizung aktiv
18. LED Uhrbetrieb
19. LED grün (Betriebsbereitschaft LED Uhr aktiv )
20. Vakuumabsperrventil
21. Belüftungsventil (Inertgas oder Umgebungsluft)
VD 01/2001

Bedienfeld VD 23

(10) (9) (8)(7) (6)(5)
5 0
(14) (15) (16) (17)(18) (19)
AIR/GAS
VAC.OFF
VAC.ON
(20) (21)

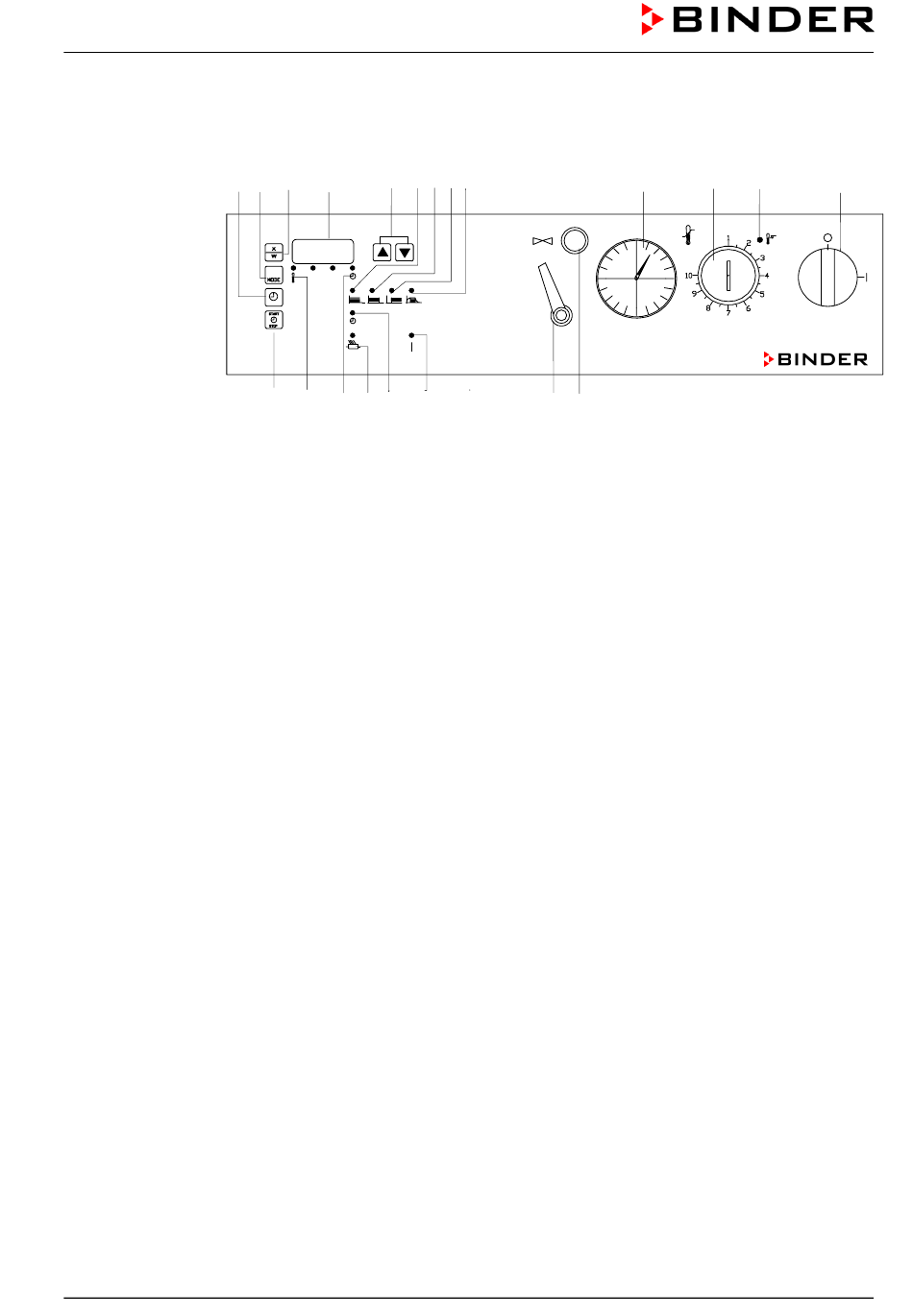

Abb. 2: Bedienfeld VD 23
