Inhaltszusammenfassung für SEH EPS TSE Server 8

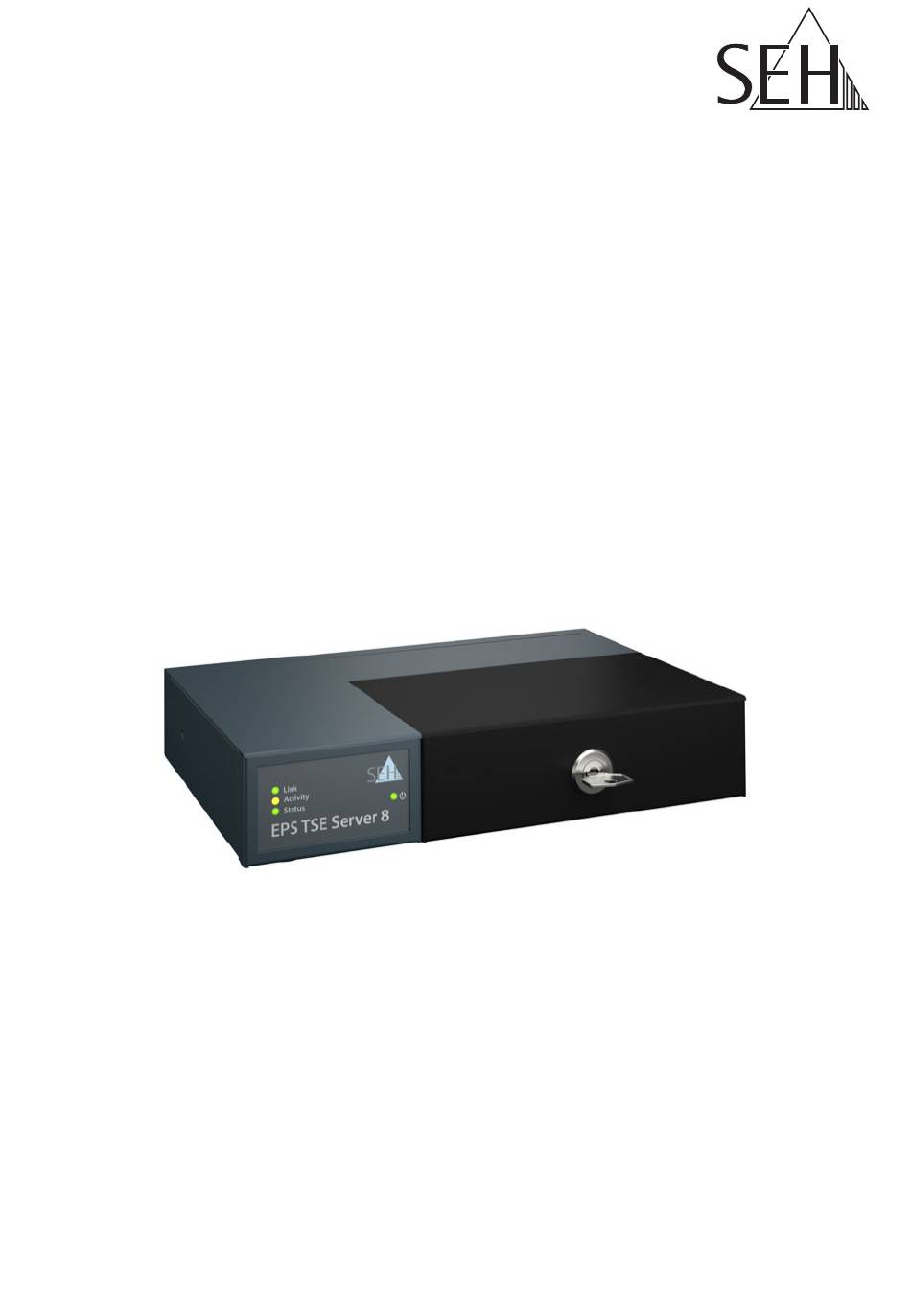

- Seite 1 Fiskal-Server EPS TSE Server 8 Handbuch MHAB-UM-TSE8 Version: 1.1 | 2020-03...
-
Seite 2: Inhaltsverzeichnis
Fiskal-Server administrieren, konfigurieren und warten ....12 Administration via EPS TSE Server Control Center ..........13 Administration via SEH Product Manager ..............14 Wie konfiguriere ich Benutzerkonten? ................14 Wie sehe ich Informationen zu den angeschlossenen TSE-Modulen ein?..15... -
Seite 3: Allgemeine Information

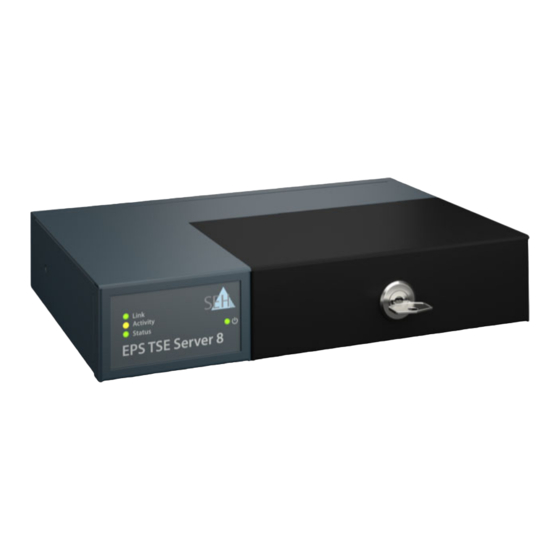

Technische Richtlinie BSI TR-03153 und bildet somit ein grundsätzliches Element bei der Umsetzung der Kassensicherungsverordnung. Der EPS TSE Server 8 wird per LAN in das Netzwerk eingebunden und ermöglicht den Anschluss von maximal 8 TSE von Epson an die vorhandenen USB-Ports. -
Seite 4: Optionales Zubehör
Optionales Zubehör Als praktische Ergänzung zu Ihrem EPS TSE Server 8 bietet SEH optional erhältliches Zubehör an. Rack Mount Kit (EPS TSE Server Rack Für die optimale und sichere Aufbewahrung Ihres Mount) EPS TSE Server 8 empfehlen wir den Montagesatz 'EPS TSE Server Rack Mount' . -
Seite 5: Technische Daten
Technische Daten Netzwerkanschluss (RJ-45) Anschluss für die Stromversorgung über das (auf der Rückseite) mitgelieferte Netzteil (auf der Rückseite) USB-Ports 1–8 mit LED für den USB-Port Link-LED Activity-LED Restart-Taster Reset-Taster (grün) (gelb) Status-LED Power-LED (grün) (grün) Eigenschaften Werte Netzwerkanschluss Logisch: IEEE 802.3 (1000BaseT, 100BaseTX und 10BaseT) Physisch: 1 ×... -
Seite 6: Led-Anzeige
Ist die Netzwerkverbindung für mehr als 13 Minuten unterbrochen, wechselt der EPS TSE Server 8 in den Standby-Modus. Sobald die Netzwerkverbindung wieder hergestellt wird, wechselt der EPS TSE Server 8 zurück in den aktiven Betrieb. LED-Anzeige Durch die Interpretation des LED-Leuchtverhaltens kann der Zustand des Fiskal- Servers ermittelt werden. -
Seite 7: Typenschild
Aktion Farbe Beschreibung USB-Port Dauer-Aus – Es ist kein TSE-Modul am USB-Port angeschlossen oder es ist ein TSE- Modul angeschlossen aber nicht in ein elektronisches Aufzeichnungssystem eingebunden. Blinken grün Einschaltvorgang. Dauer An grün Es ist ein TSE-Modul am USB-Port angeschlossen und es ist betriebsbereit. -
Seite 8: Sicherheitsvorschriften
Sicherheitsvorschriften Fiskal-Server sind Netzwerkgeräte für den Gebrauch in Geschäftsumgebungen. Der EPS TSE Server 8 dient dem Einbinden von TSE-Modulen in TCP/IP- Netzwerken. Wichtig: Beachten Sie vor Inbetriebnahme und beim Betrieb des Fiskal-Servers die folgenden Sicherheitsvorschriften, um sich und andere vor Personenschäden zu schützen sowie Beschädigungen am Gerät zu vermeiden. -
Seite 9: Hardware-Installation
Hardware-Installation 1. Stecken Sie ein TSE-Modul an einen USB-Port des Fiskal-Servers. 2. Wiederholen Sie Schritt 1 je nach Anzahl der anzuschließenden TSE-Module. 3. Verbinden Sie das Netzwerkkabel (RJ-45) mit dem Fiskal-Server. 4. Verbinden Sie das Netzkabel mit dem Fiskal-Server. ... -
Seite 10: Software-Installation & Ip-Adresse Finden
administriert und verwaltet ( 12) werden. Um mit dem SEH Product Manager zu arbeiten, muss das Programm auf einem Rechner mit einem Windows oder OS X/macOS-Betriebssystem installiert werden. Sie finden die SEH Product Manager-Installationsdatei auf der SEH Computertechnik GmbH-Website: http://www.seh-technology.com/de/service/downloads.html... - Seite 11 Das Administrator-Passwort muss bekannt sein. 1. Starten Sie die SEH Product Manager-Installationsdatei. 2. Folgen Sie der Installationsroutine. Der SEH Product Manager wird auf Ihrem Client installiert. IP-Adresse ermitteln Der SEH Product Manager ist auf dem Client installiert.
-
Seite 12: Fiskal-Server Abschließen
Fiskal-Server abschließen Der EPS TSE Server 8 hat einen abschließbaren Gehäusedeckel. Damit können Sie die TSE-Module schützen. Zum Schließen führen Sie die Laschen des Gehäusedeckels in die Nuten des Gehäuses ein. Der Schlüssel für das Schloss liegt dem Lieferumfang des EPS TSE ... -
Seite 13: Fiskal-Server Administrieren, Konfigurieren Und Warten
Alle möglichen Aufgaben werden nachfolgend beschrieben. • Administration via EPS TSE Server Control Center • Administration via SEH Product Manager • Wie konfiguriere ich Netzwerkeinstellungen? • Wie sehe ich Informationen zu den angeschlossenen TSE-Modulen ein? ... -
Seite 14: Administration Via Eps Tse Server Control Center
Administration via EPS TSE Server Control Center Das Fiskal-Server verfügt über eine Benutzeroberfläche, das EPS TSE Server Control Center, welches Sie in einem Internet-Browser aufrufen. Über das EPS TSE Server Control Center kann das Fiskal-Server konfiguriert, überwacht und gewartet werden. 1. -
Seite 15: Administration Via Seh Product Manager
entnehmen Sie der 'SEH Product Manager Online Hilfe' . Um die Online Hilfe zu starten, wählen Sie im SEH Product Manager im Menü Hilfe den Befehl Online Hilfe. Wie konfiguriere ich Benutzerkonten? Der Zugang zum EPS TSE Server Control Center ist geschützt. Der Zugang erfolgt über einen Benutzernamen in Kombination mit einem Passwort. -
Seite 16: Wie Sehe Ich Informationen Zu Den Angeschlossenen Tse-Modulen Ein
5. Wiederholen Sie im Bereich Lokalen Benutzer anlegen in dem Feld Wie- derholen das Kennwort. 6. Bestätigen Sie mit Speichern. Der Benutzer ist angelegt. Lokalen Benutzer löschen 1. Starten Sie das EPS TSE Server Control Center. 2. Wählen Sie den Menüpunkt EINSTELLUNGEN – Benutzer an. 3. -
Seite 17: Wie Entferne Ich Ein Angeschlossenes Tse-Modul
Geräte-Name als Alternative zur IP-Adresse. Mithilfe des Namen können Sie den Fiskal-Server leichter im Netzwerk identifizieren, z.B. falls Sie mehrere Fiskal-Server verwenden. Wird im EPS TSE Server Control Center und SEH Product Manager angezeigt. Beschreibung Geräte-Beschreibung, z.B. Aufstellort oder Abteilung. -
Seite 18: Wie Konfiguriere Ich Die Gerätezeit
IP-Adresse aus dem für Zeroconf reservierten Adressbereich (169.254.0.0/16). Die zugewiesene IPv4-Adresse des UTN-Servers kann über das Software-Tool SEH Product Manager ermittelt werden. Dieser Schritt erfolgt üblicherweise bei der Hardware-Installation ( Alternativ zur automatischen Konfiguration via DHCP bzw. Zeroconf, können Sie dem Fiskal-Server eine manuelle (statische) IPv4-Netzwerkkonfiguration zuweisen. - Seite 19 1. Starten Sie das EPS TSE Server Control Center. 2. Wählen Sie den Menüpunkt EINSTELLUNGEN – Netzwerk an. 3. Konfigurieren im Bereich Netzwerkeinstellungen Sie die -Pv4-Netzwerk- konfiguration Tabelle 2 4. Konfigurieren im Bereich DNS Sie die DNS-Parameter Tabelle 2 5.
-
Seite 20: Wie Nutze Ich Zertifikate
Wie nutze ich Zertifikate? Der Fiskal-Server verfügt über eine eigene Zertifikatsverwaltung. Digitale Zertifikate sind Datensätze, welche die Identität einer Person, eines Objektes oder einer Organisation bestätigen. In TCP/IP-Netzwerken werden sie verwendet, um Daten zu verschlüsseln und Kommunikationspartner zu authentifizieren. Bei folgenden Mechanismen benötigt der Fiskal-Server ein Zertifikat: •... - Seite 21 Selbstsigniertes Zertifikat erstellen Wichtig: Es kann nur ein selbstsigniertes Zertifikat auf dem Fis- kal-Server installiert sein. Wenn Sie ein neues selbstsigniertes Zertifikat erstellen, wird das alte überschrieben! 1. Starten Sie das EPS TSE Server Control Center. 2. Wählen Sie den Menüpunkt EINSTELLUNGEN – Zertifikate an. 3.
- Seite 22 Parameter Beschreibung RSA- Definiert die Länge des verwendeten RSA-Schlüssels: Schlüssellänge - 512 Bit (schnelle Ver- und Entschlüsselung) - 768 Bit - 1024 Bit (standardmäßige Ver- und Entschlüsselung) - 2048 Bit (langsame Ver- und Entschlüsselung) EPS TSE Server Zertifikat installieren Für den EPS TSE Server ist ein Zertifikat bei einer Zertifizierungsstelle erstellt worden.
-
Seite 23: Wie Konfiguriere Ich Die Authentifizierung In Netzwerken (Ieee 802.1X)
3. Wählen Sie im Bereich CA- oder Intermediate-CA-Zertifikat installieren (PEM-Datei) die Schaltfläche Installieren an. Die Seite Zertifikate installieren erscheint. 4. Geben Sie im Feld Zertifikatsdatei das pem-Zertifikat an. 5. Wählen Sie die Schaltfläche Installieren an. Das CA- oder Intermediate-CA-Zertifikat wird auf dem Fiskal-Server gespei- chert. - Seite 24 5. Bestätigen Sie mit Speichern. Die Einstellungen werden gespeichert. EAP-TLS konfigurieren EAP-TLS (Transport Layer Security) ist eine gegenseitige zertifikatbasierte Authentifizierung über einen RADIUS-Server. Hierzu werden zwischen dem Fiskal-Server und dem RADIUS-Server Zertifikate über eine verschlüsselte TLS- Verbindung ausgetauscht. Sowohl RADIUS-Server als auch Fiskal-Server benötigen ein gültiges digitales Zertifikat, das von einer CA unterschrieben ist.
-
Seite 25: Wie Bei Eap-Ttls
2. Wählen Sie den Menüpunkt EINSTELLUNGEN – Authentifizierung an. 3. Wählen Sie aus der Liste Authentifizierungsmethode den Eintrag TTLS. 4. Geben Sie Benutzername und Passwort ein, mit denen der Fiskal-Server auf dem RADIUS-Server eingerichtet ist. 5. Wählen Sie die Einstellungen, mit denen die Kommunikation im TLS-Tunnel gesichert werden soll. -
Seite 26: Wie Führe Ich Ein Geräte-Software-Update Aus
3. Geben Sie im Feld Update-Datei die Update-Datei an. 4. Wählen Sie die Schaltfläche Installieren an. Das Update wird ausgeführt. Anschließend startet der Fiskal-Server neu. Update via SEH Product Manager Über den SEH Product Manager können Sie einen oder mehrere Fiskal-Server aktualisieren. ... -
Seite 27: Wie Setze Ich Die Parameter Auf Die Standardwerte Zurück
Eine Sicherheitsabfrage erscheint. 3. Bestätigen Sie die Sicherheitsabfrage. Die Parameter werden zurückgesetzt. Parameter via SEH Product Manager zurücksetzen Über den SEH Product Manager können Sie einen oder mehrere Fiskal-Server zurücksetzen. Der SEH Product Manager ist auf dem Client installiert ... -
Seite 28: Wie Starte Ich Den Fiskal-Server Neu
2. Wählen Sie den Menüpunkt WARTUNG – Neustart an. 3. Bestätigen Sie die Sicherheitsabfrage. Der Fiskal-Server wird neu gestartet. Fiskal-Server via SEH Product Manager neu starten Über den SEH Product Manager können Sie einen oder mehrere Fiskal-Server neu starten. ... -
Seite 29: Support
Support Detaillierte Informationen zur Konfiguration des TSE-Moduls und anderer eventuell verwendeter Produkte entnehmen Sie bitte der jeweiligen Produkt-Dokumentation. Benötigen Sie Hilfe? Kontaktieren Sie Epson! +49 2159 9279519 www.epson.de/fiskal Handbuch... -
Seite 30: Konformitätserklärungen
Konformitätserklärungen Wichtig: Die neueste Version der EC-Konformitätserklärung kann von der SEH Computertechnik GmbH-Webseite geladen werden: http://www.seh-technology.com/de/ service/ce-erklaerungen.html Handbuch... -
Seite 31: Open Source Software
Open Source Software This product was developed by SEH Computertechnik GmbH. It is based on Debian 8 (codename 'Jessie') which has not been altered. As a Debian-based system, the fiscal server (Fiskal-Server) contains and uses software which is licensed under the terms of various Open Source software licenses. - Seite 32 Downloads: http://www.seh-technology.com/de/service/downloads.html © 2020 SEH Computertechnik GmbH All trademarks, registered trademarks, logos and product names are property of their respective owners. Änderungen, die dem technischen Fortschritt dienen, sind vorbehalten. Die Produkte verwenden 'Open Source Software' . Ausführliche Informationen erhalten Sie auf http://www.seh-technology.com/de/service/lizenzen.html.
