APRES TOUT ajustement, réparation ou intervention et AVANT TOUTE
utilisation, vérifier les fixations.
Assemblage de la Chaise de Douche
Fixation des Pieds
REMARQUE: Pour cette procédure, référez-vous au SCHÉMA 1.
REMARQUE: Référez-vous aux précautions indiquées dans la synthèse de sécurité de ce
manuel.
1. Sortez tous les composants du sac. Pour la modèle Ref. 9781E, mettez le dossier
de côté et référez-vous à Installation/Desinstallation du Dossier de la page 8,
après avoir installé et ajusté les pieds.
2. Placer l'assise à l'envers sur une surface stable (sol, table, etc.).
3. Positionnez et alignez un (1) pied au dessus d'une (1) douille de l'assise.
4. Abaissez la jambe jusqu'à ce qu'elle soit entièrement posée dans la douille, et
clipsée.
5. Tirez vers le pied vers le haut pour vous assurer qu'il soit bien clipsé dans
l'assise. Reportez-vous au Détail A du SCHÉMA 1.
6. Répétez les opérations 3-5 pour les trois (3) pieds restants.
Pieds
Clip de fixation
Douille
Pieds
Part No 1130174
ATTENTION
Fenêtre
de Clip
Assise

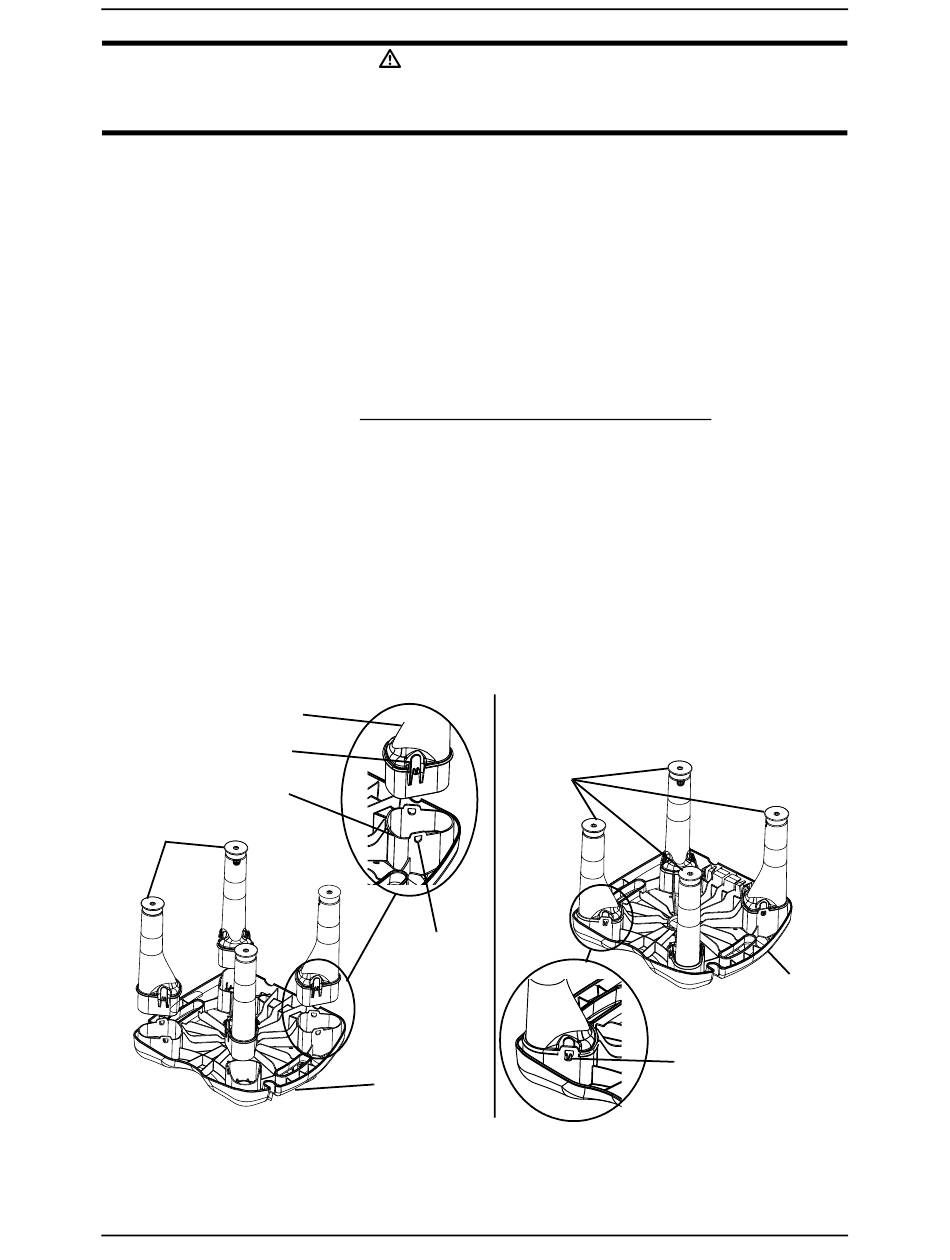

SCHÉMA 1 Fixation des Pieds
7
DÉTAIL "A" - PIEDS
FIXES A L'ASSISE
Pieds
Clip de fixation Fixé
à travers la Fenêtre
IVC™Chaise de Douche
Assise
de la Douille
