IM1-22Ex-R... / IM12-22Ex-R...
Programmation de la fonction (Fig. 1 + 2)
•
IM12-22Ex-R...
Les trois commutateurs en face frontale
permettent de programmer pour le canal 1 et 2 le sens d'action de la sortie
de commutation ainsi qu'une multiplication des signaux.
NO
fonction travail
NC
fonction repos
1:1
la sortie correspondante est attribuée à chaque entrée
1:2
les deux sorties sont attribuées à l'entrée 1
•
IM1-22Ex-R...
Les six commutateurs en face frontale permettent de programmer séparé-
ment pour chaque canal le sens d'action de la sortie de commutation et
d'activer la surveillance du circuit d'entrée aux ruptures de câble et
aux courts-circuits.
NO
fonction travail
NC
fonction repos
WB
surveill. aux ruptures de câble activée
SC
surveill. aux courts-circuit activée
off
fonction correspondante désactivée
En cas d'utilisation de contacts mécaniques et d'une surveillance du circuit
d'entrée activée, le module de résistance en ordre de marche (type WM1,
no. d'identité 0912101) ou les résistances, comme proposées dans le tableau
fonctionnel, doivent être montés directement sur le contact.
Montage et installation (Fig. 3)
L'appareil est encliquetable sur rail symétrique (EN 60715) ou peut être monté
sur panneaux.
Les appareils du même type peuvent être montés directement l'un à côté de
l'autre. Une évacuation suffisante de la chaleur est nécessaire.
Le montage et l'installation doivent être effectués conformément aux prescrip-
tions locales valables, dont le respect est la responsabilité de l'exploitant.
Les blocs de bornes débrochables sont codés et peuvent seulement être
enfichés sur le socle prévu. Il n'est pas permis de modifier ou d'endommager le
codage.
L'appareil doit être suffisamment protégé contre les poussières, la pollution,
l'humidité et les autres influences d'environnement, ainsi que contre le rayon-
nement fort, les risques de dommages mécaniques, la modification non-auto-
risée et les contacts accidentels.
Les appareils répondent exclusivement aux exigences de la directive EMC pour
le secteur industriel et ne sont pas destinés à être mis en oeuvre dans les zones
d'habitation.

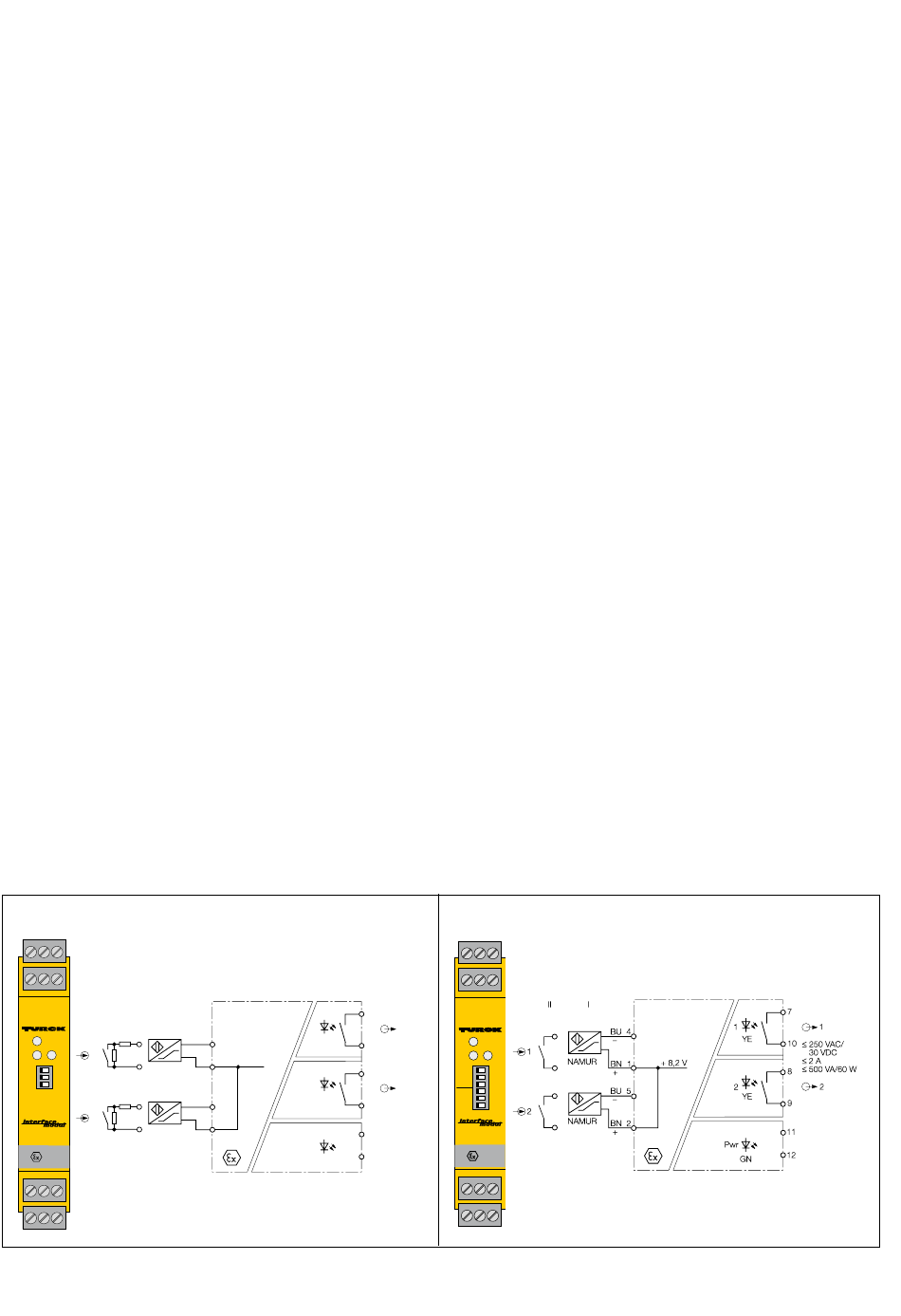

Fig. 1
IM12-22Ex-R ...
10
11
12
II
I
7
8
9
4
Pwr
1
1
2
1
NAMUR
1 NO
NC
2 NO
NC
1:1
1:2
5
2
2
NAMUR
IM12-22Ex-R
230VAC
4
5
6
1
2
3
6 / 8
1
BU
– 4
YE/RD
BN
+8,2 V
+ 1
2
YE/RD
BU
– 5
BN
+ 2
Pwr
GN
Ajuste de função (Fig. 1 + 2)
•
IM12-22Ex-R...
Três chaves do painel frontal selecionam o desempenho de saída dos
canais 1 e 2 e definem uma função de multiplicação de sinal
NO
modo normalmente aberto
NC
modo normalmente fechado
1:1
cada entrada é atribuída a saída correspondente
1:2
entrada 1 é atribuída a ambas as saídas
•
IM1-22Ex-R...
Seis chaves do painel frontal selecionam o desempenho de saída do chave-
amento separadamente para cada canal e para ativar o monitoramento do
circuito de entrada para condições de curto-circuito e ruptura de fio
NO
modo normalmente aberto
NC
modo normalmente fechado
WB
monitoramento da ruptura de fio ativado
SC
monitoramento de curto-circuito ativado
off
a função correspondente é desabilitada
Quando se utilizam contatos mecânicos e ativa-se a função de monito-
ramento dos circuitos de entrada, é necessário conectar o módulo com
resistor WM1 pronto para utilização, ref. nº: 0912101, diretamente
com o contato, ou implementar um circuito de resistor como mostra a
tabela de funções.
Montagem e instalação (Fig. 3)
O dispositivo é adequado para montagem em trilho DIN (EN/ABNT NBR IEC
60715) ou para montagem com parafuso em painel.
Dispositivos do mesmo tipo podem ser montados diretamente lado a lado.
Deve ser garantido que o calor seja conduzido para fora do dispositivo.
A montagem e a instalação devem ser realizadas de acordo com os regula-
mentos aplicáveis. O operador é responsável pelo cumprimento dos regula-
mentos.
Os blocos de terminais removíveis são codificados e só podem ser ligados
aos soquetes designados. O sistema de codificação não pode ser alterado ou
danificado.
O dispositivo deve ser protegido contra poeira, sujeira, umidade e outras influ-
ências ambientais, bem como contra fortes emissões eletromagnéticas.
Também deve ser protegido contra os riscos por danos mecânicos, acesso não
autorizado e contato acidental.
Os dispositivos atendem apenas às exigências da EMC para áreas industriais e
não são adequados para uso em áreas residenciais.
Fig. 2
10
11
12
7
7
8
9
1
Pwr
10
≤ 250 VAC/
30 VDC
1
2
≤ 2 A
NO
NC
≤ 500 VA/60 W
8
1
off
WB
off
SC
2
NO
NC
2
off
WB
9
off
SC
IM1-22Ex-R
11
196 ...250 VAC
230VAC
≤ 30 mA
4
5
6
12
1
2
3
IM1-22Ex-R ...
196 ...250 VAC
≤ 30 mA
