Webasto Thermo Top E Einbauanleitung
Daihatsu sirion
Vorschau ausblenden
Andere Handbücher für Thermo Top E:
- Einbauanleitung (47 Seiten) ,
- Einbaudokumentation (43 Seiten) ,
- Einbauanweisungen (40 Seiten)
Inhaltsverzeichnis
Werbung
Quicklinks
Wasser-Heizgerät
Zusatzheizung Thermo Top C
Zusatzheizung Thermo Top E
1
2
3
4

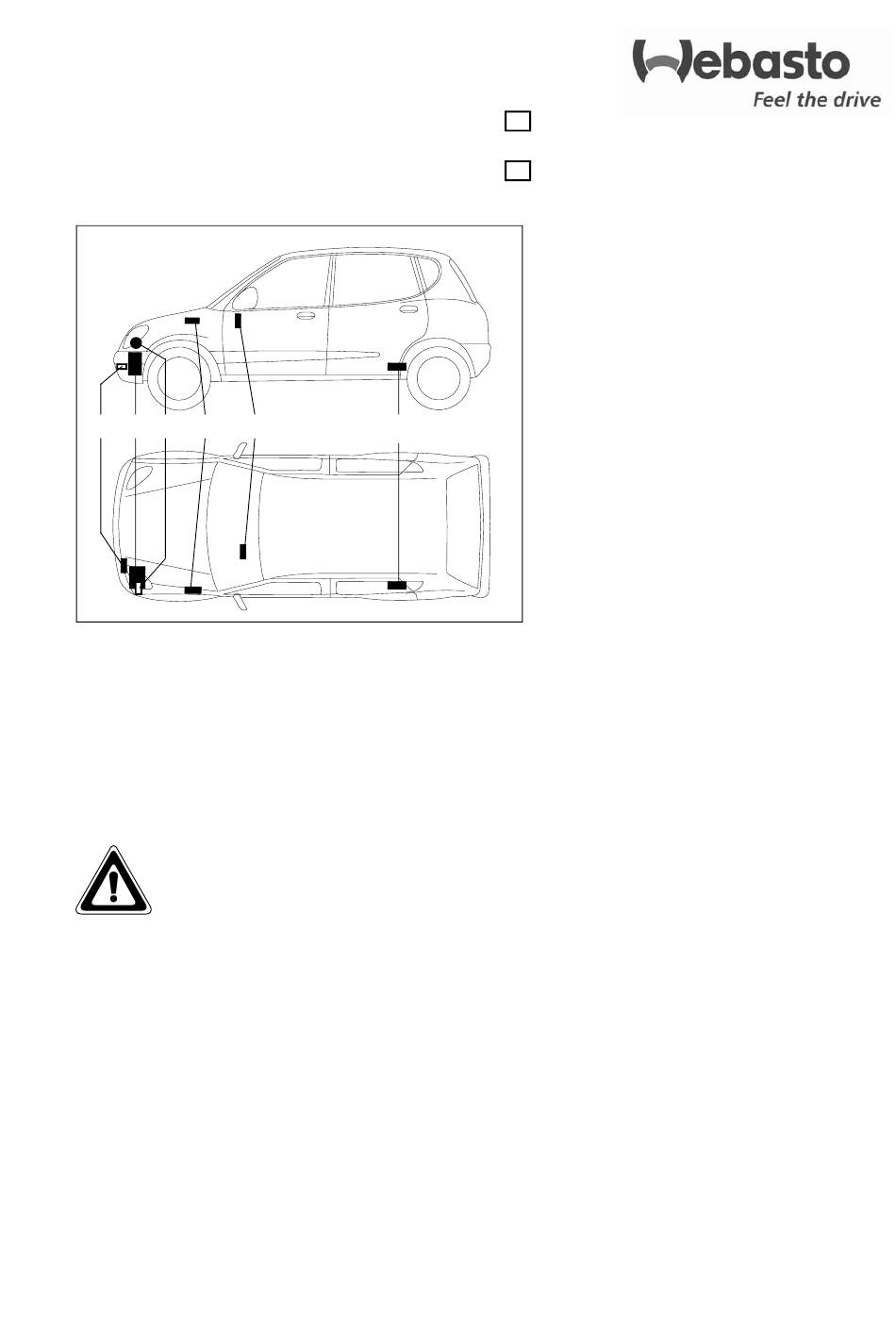

Legende zu Bild 1:
1 Abgasschalldämpfer
2 Heizgerät Thermo Top C/E
3 Brennluftansaugschalldämpfer
4 Flachsicherungshalter
5 Vorwahluhr
6 Dosierpumpe
Achtung!
Warnung vor Gefahr:
Das unsachgemäße Einbauen oder Reparieren von Webasto Heizsystemen kann Feuer
verursachen oder zum Austritt von tödlichem Kohlenmonoxid führen. Dadurch kön-
nen schwere oder tödliche Verletzungen hervorgerufen werden.
Für den Einbau und die Reparatur von Webasto Heiz- und Kühlsystemen bedarf es ei-
nes speziellen Firmentrainings, technischer Dokumentation, Spezialwerkzeuge und
eine Spezialausrüstung.
Versuchen Sie NIEMALS, Webasto Heiz- oder Kühlsysteme einzubauen oder zu repa-
rieren, wenn Sie das Firmentraining nicht erfolgreich abgeschlossen und dabei die
notwendigen technischen Fähigkeiten erworben haben und die für einen sachgerech-
ten Einbau und Reparatur nötigen technischen Dokumentationen, Werkzeuge und
Ausrüstungen nicht zur Verfügung stehen.
Befolgen Sie IMMER alle Webasto Einbau- und Reparaturanleitungen, und beachten
Sie alle Warnhinweise.
Webasto übernimmt keine Haftung für Mängel und Schäden, die auf einen Einbau
durch ungeschultes Personal zurückzuführen sind.
Ident.-Nr.: 1303674A
5
6
Schutzgebühr 10,- Euro
e1
00 0002
e1
00 0003
Einbauanleitung
Daihatsu Sirion
Benzin
ab Modell 2005
Nur für Linkslenker
© Webasto AG
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Webasto Thermo Top E
Inhaltszusammenfassung für Webasto Thermo Top E
- Seite 1 Austritt von tödlichem Kohlenmonoxid führen. Dadurch kön- nen schwere oder tödliche Verletzungen hervorgerufen werden. Für den Einbau und die Reparatur von Webasto Heiz- und Kühlsystemen bedarf es ei- nes speziellen Firmentrainings, technischer Dokumentation, Spezialwerkzeuge und eine Spezialausrüstung.
-
Seite 2: Inhaltsverzeichnis
Daihatsu Sirion Inhaltsverzeichnis Gültigkeit Wassereinbindung Heizgerät / Einbaukit Abgaseinbindung Vorwort Brennlufteinbindung Spezialwerkzeug Brennstoffeinbindung Erläuterungen zum Dokument Einbauort Dosierpumpe Vorarbeiten Brennstoffentnahme Einbauort Heizgerät Abschließende Arbeiten Einbindung Elektrik Bedienungshinweise für den Endkunden Gebläseansteuerung Schablone Tankarmatur Schaltplan Schablone Tankentnehmer Option Telestart Einbauort vorbereiten Heizgerät einbauen Gültigkeit Hersteller... -
Seite 3: Heizgerät / Einbaukit
Wasserheizgerät Thermo Top C-B mit LU oder 90604D Wasserheizgerät Tele Thermo Top C-B mit LU oder 9007504A Wasserheizgerät Thermo Top E-B mit LU oder 66890C Wasserheizgerät Tele Thermo Top E-B mit LU oder 9007502A Zusätzlich erforderlich: Einbaukit Daihatsu Sirion Benzin 1303672A Vorwort Diese Einbauanleitung gilt für die Fahrzeuge Daihatsu Sirion mit Benzinmotor - Gültigkeit siehe Seite... -
Seite 4: Erläuterungen Zum Dokument
Gefahr von Verletzungen oder tödlichen Un- fällen besondere Gefahr der Beschädigung von Bauteilen besondere Brand- und Explosionsgefahr Verweis auf allgemeine Einbauanweisung der Webasto Komponente bzw. auf fahrzeugspezifische Unterlagen des Herstellers Hinweis auf eine technische Besonderheit Der Pfeil im Fahrzeugpiktogramm zeigt die Position am... -
Seite 5: Vorarbeiten
Daihatsu Sirion Achtung! - Batterie abklemmen! - Druck im Kühlsystem ablassen! - Fabriknummer vom Typschild Original auf das Typschild Duplikat übertragen - Die nicht zutreffende Jahreszahl auf dem Duplikatschild entfernen - Duplikatschild (Typschild) an geeigneter Stelle sichtbar anbringen - Batterie komplett ausbauen - Luftfilter komplett mit Ansaugschlauch ausbauen - Wasserkastenabdeckung links ausbauen - Sicherungs- und Relaisbox ausbauen... -
Seite 6: Einbindung Elektrik
Daihatsu Sirion Die Verlegung erfolgt gemäß den allgemein üblichen Regeln der Technik. Wenn nicht anders beschrie- Einbin- ben, erfolgt die Befestigung mit Kabelbindern an fahrzeugeigenen Leitungen und Kabelbäumen. dung Scharfe Kanten sind mit Scheuerschutz zu versehen! Elektrik Kabelbaumdurchführung Option Sommer-/Winterschalter 1 Gummitülle 1 Sommer-/Winterschalter, Bohrung Ø... -
Seite 7: Gebläseansteuerung
2 2-poliger Stecker 1 Ltg. rt von K3/87a 3 Ltg. sw von K3/30 Webasto Daihatsu rt/ws bl/rt 4mm² Schaltplan bl/rt 4mm² 2,5mm² Bauteile Webasto Bauteile Daihatsu Farben und Symbole Heizgerät TT-C/E Gebläsemotor Sicherung Gebläserelais weiß Gebläserelais Gebläseschalter schwarz Sicherung braun grün... -
Seite 8: Option Telestart
Daihatsu Sirion Option Telestart Empfänger mit Kabelbinder an vorhandene Bohrung befestigen! 1 Empfänger Empfän- ger mon- tieren 1 Antenne Antenne montieren... -
Seite 9: Einbauort Vorbereiten
Daihatsu Sirion Einbauort vorbereiten Fzg.eigene Schraube an Position 1 gegen Schraube M6x20 ersetzen! 1 Schraube M6x20 Schraube ersetzen Fzg.eigene Bohrung an Position 1 auf Ø 9mm aufbohren und Einnietmutter einsetzen! 1 Bohrung Ø 9mm, Einnietmutter Einniet- mutter ein- setzen Bohrung Ø 7mm an Position 1 in Halter 2 ! 20mm Halter vor- bereiten... -
Seite 10: Einnietmutter Ein- Setzen
Daihatsu Sirion 1 Bohrung Ø 9mm, Einnietmutter [je 3x] Einniet- mutter ein- setzen Zwischen Halter und Längsträger Distanzhül- se 5mm [3x] an Position 1 einfügen! 2 Halter 1 Schraube M6x30, Federring, Distanzhülse 5mm an Einnietmutter [je 3x] 3 Schraube M6x20, Federring an Einniet- mutter Halter montieren... -
Seite 11: Heizgerät Einbauen
Daihatsu Sirion Heizgerät einbauen Vor der Montage Kabelbaum Heizgerät auf- stecken! Ejotschrauben, Anzugsdrehmoment 10 Nm! 1 Ejotschraube [2x] 2 Kabelbaum Heizgerät Heizgerät „ montieren Ejotschraube, Anzugsdrehmoment 10 Nm! 1 Ejotschraube Heizgerät montieren... -
Seite 12: Wassereinbindung
Daihatsu Sirion Wassereinbindung ACHTUNG! Alle Schlauchschellen mit 2,0 + 0,5 Nm festziehen! Auslaufendes Kühlwasser ist mit geeignetem Behälter aufzufangen! Wasserschläuche knickfrei verlegen! Wenn nicht anders beschrieben, erfolgt die Befestigung mit Ka- belbindern! Schlauch- und Federbandschellen so positionieren, dass kein anderer Schlauch beschä- digt werden kann! Die Einbindung erfolgt „Inline“... - Seite 13 Daihatsu Sirion a = 740mm c = 700mm Abschnitt X entsorgen Wasser- schläuche ablängen 1 Schrumpfschläuche 100mm lang aufschie- ben, einschrumpfen [2x] 450mm Wasser- schläuche vorberei- 100mm 1 Schlauchstück Motorausgang 2 Schlauchstück Wärmetauschereingang Trenn- stelle 1 Schlauchstück Wärmetauschereingang 2 Schlauchstück Motorausgang Anschluß...
- Seite 14 Daihatsu Sirion Verlegung im Motor- raum Wasserschläuche vor dem Verbinden mit Kühlwasser befüllen! Kantenschutz 50mm an Position 1 einsetzen! 1 Kantenschutz Anschluß am Heiz- gerät Wasser- schläuche ausrichten 2 Schlauchstück Wärmetauschereingang 4 Schlauchstück Motorausgang 1 Abstandshalter 20x20 3 Abstandshalter 10x20 Abstands- halter ein- setzen...
-
Seite 15: Abgaseinbindung
Daihatsu Sirion Abgaseinbindung 1 Abgasleitung a = 290mm 2 Abgasendstück b = 110mm Abgaslei- tung vor- Abschnitt X entsorgen bereiten Biegelinie ca 45° [2x] direkt in den Bohrungen vom Lochband! Lochband Lochband um ca. 45° [2x] abwinkeln! vorberei- Schalldämpfer wird an kürzerem Schenkel vom Lochband montiert! 3 Vorbereitetes Lochband 2 Vorbereitete Schraube M6x20, Bundmut-... - Seite 16 Daihatsu Sirion 3 Abgasschalldämpfer 1 Abgasendstück 2 Schlauchklemme 5 Winkel 7 Schraube M6x20, Bundmutter M6 6 Rohrschelle Abga- 4 Schraube M6x20, Bundmutter M6 an Win- send- stück montieren...
-
Seite 17: Brennlufteinbindung
Daihatsu Sirion Brennlufteinbindung Einbaulage Luftansaugschalldämpfer beach- ten, siehe „Einbauanweisung“! 1 Brennluftansaugleitung 4 Schlauchschelle Ø 27mm 3 Brennluftansaugschalldämpfer Brennluft 2 Kabelbinder [2x] montieren... -
Seite 18: Brennstoffeinbindung
Daihatsu Sirion Brennstoffeinbindung VORSICHT! Tankdeckelverschluß des Fahrzeugs öffnen, Tank belüften und Tankverschluß wieder schließen! Auslaufenden Kraftstoff mit geeignetem Behälter auffangen! Brennstoffleitung und Kabelbaum Dosierpumpe so verlegen, dass sie gegen Steinschlag geschützt sind! Wenn nicht anders beschrieben, erfolgt die Befestigung mit Kabelbindern! An scharfen Kanten Brennstoffleitung und Kabelbaum mit Scheuerschutz versehen! ACHTUNG! Verlegung Brennstoffleitung und Kabelbaum zur Dosierpumpe erfolgt gemäß... -
Seite 19: Brennstoffentnahme
Daihatsu Sirion 3 Schwingmetallpuffer, Karosseriescheibe, Bundmutter [2x] an vorhandener Bohrung 5 Dosierpumpe 4 Gummierte Rohrschelle 2 Schlauchstück, Schlauchschellen Ø10mm [2x] 1 Brennstoffleitung Dosier- 6 Kabelbaum Dosierpumpe, Gummitülle, pumpe Flachstecker, Steckergehäuse montieren Tankarmatur gemäß Herstellerangaben aus- bauen! 1 Tankarmatur 3 Schablone 2 Lochbild übertragen, Bohrung Ø6mm Brennstof- fentnahme... - Seite 20 Daihatsu Sirion Brennstoffleitung vom Tankentnehmer an Saugseite der Dosierpumpe [Seite ohne Stecker]. Lage der Bauteile kontrollieren, wenn nötig korrigieren. Auf Freigängigkeit achten! 1 Dosierpumpe Anschluß 3 Brennstoffleitung an Dosier- 2 Schlauchstück, Schlauchschelle Ø 10mm pumpe [2x]...
-
Seite 21: Abschließende Arbeiten
- Aufklebeschild „Standheizung vor dem Tanken abschalten“ an der B-Säule links anbringen Webasto AG Postfach 80 - 82132 Stockdorf - Hotline 0 18 05 / 93 22 78 Hotfax (0395) 55 92-353 - http://www.webasto.de Printed in Germany 03/05 Druck: Steffen... -
Seite 22: Bedienungshinweise Für Den Endkunden
Daihatsu Sirion Bedienungshinweise für den Endkunden Bitte Seite entnehmen und der Fahrzeug- Bedienungsanleitung beifügen! Vor Abstellen des Fahrzeugs sind folgende Einstellungen vorzunehmen: 1 Luftaustritt auf Frontscheibe 2 Gebläse auf Stufe „1“ 3 Temperatur auf „max.“ Für Fahr- zeuge oh- ne Klima- automatik... -
Seite 23: Schablone Tankarmatur
Daihatsu Sirion Schablone Tankarmatur Ø 6mm Ø 6mm 100mm Maßstab 1:1 Größe der Druckausgabe mit Maßlinien vergleichen. Zulässige Toleranz maximal 2%. Bei größeren Abweichungen Druckereinstellung entspre- chend korrigieren oder Originalausdruck anfordern. 100mm... -
Seite 24: Schablone Tankentnehmer
Daihatsu Sirion Schablone Tankentnehmer 100mm Maßstab 1:1 Größe der Druckausgabe mit Maßlinien vergleichen. Zulässige Toleranz maximal 2%. Bei größeren Abweichungen Druckereinstellung entspre- chend korrigieren oder Originalausdruck anfordern. 100mm...
