Seite 1: Inhaltsverzeichnis

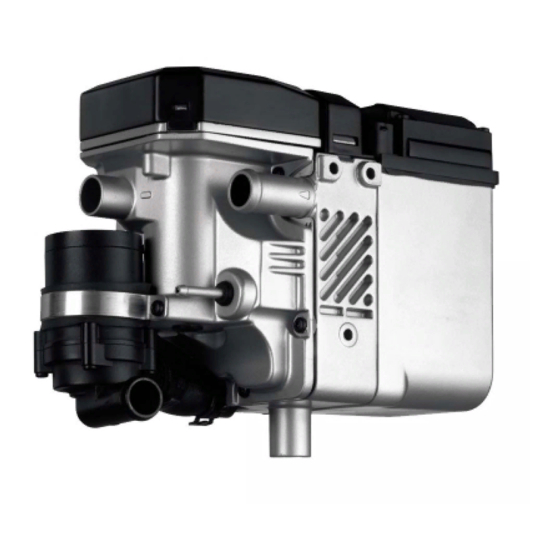

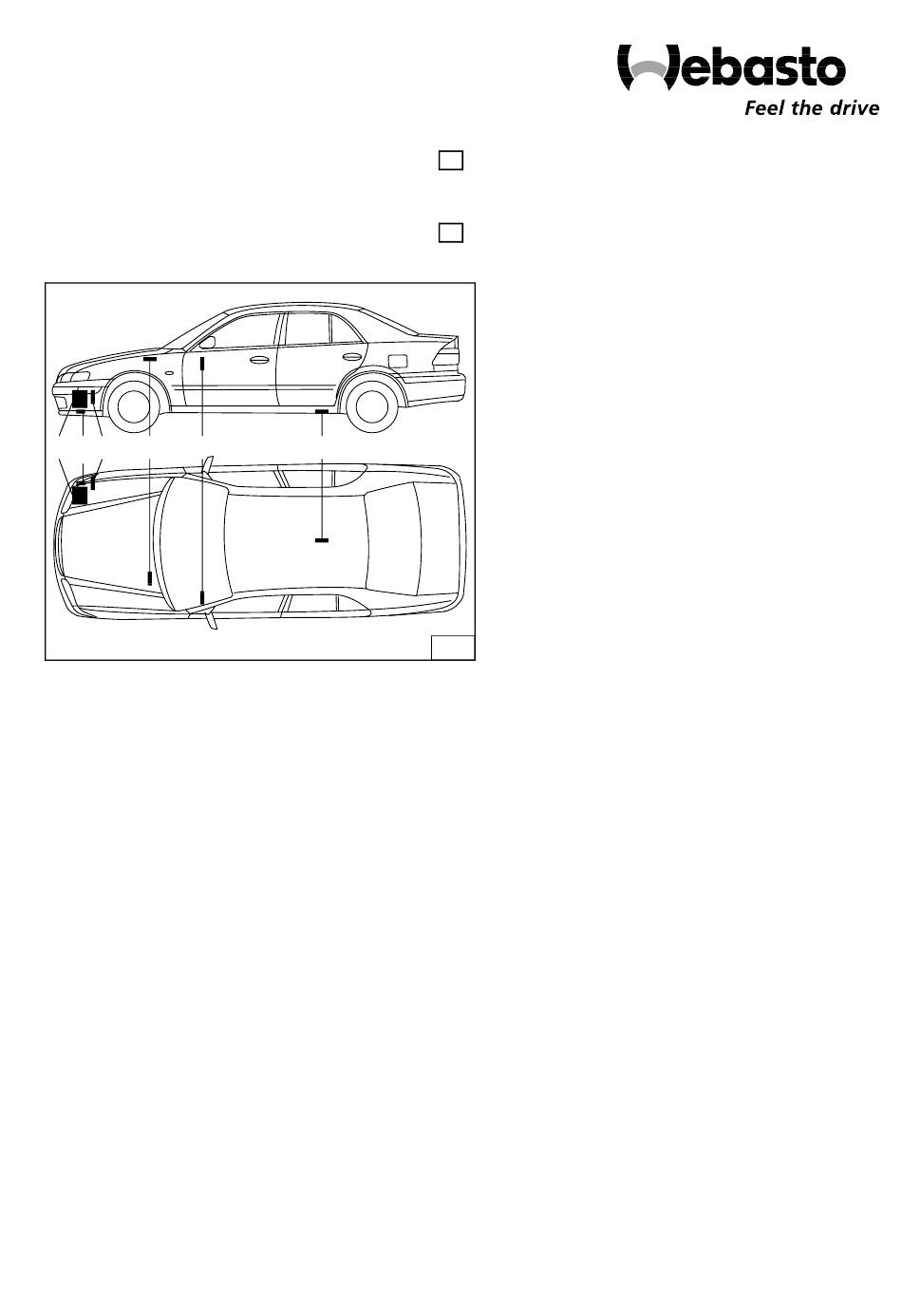

Einbauvorschlag aufgeführt sind, wurden nicht geprüft. Ein Einbau nach diesem Einbauvorschlag kann aber möglich sein. Legende zu Bild 1 1 Heizgerät Thermo Top E, C -B 2 Flachsicherungshalter 3 Vorwahluhr 4 Abgasschalldämpfer 5 Dosierpumpe 6 Brennluftansaugleitung Spezialwerkzeug Drehmomentschlüssel für 2,0 - 10 Nm...
Seite 2: Zusatzheizung / Einbaukit
Je nach Version und Ausstattung des Fahrzeuges können beim Einbau Änderungen gegen- über dieser Einbauanleitung notwendig werden. In jedem Fall sind jedoch die Vorschriften der „Einbauanleitung“ und „Bedienungs- und Wartungsanweisung“ Thermo Top C / Thermo Top E zu befolgen. Die entsprechenden Regeln der Technik sind beim Einbau einzuhalten.
Seite 3: Allgemeine Hinweise
Mazda 6 Thermo Top C, E Allgemeine Hinweise - Blanke Karosseriestellen, z.B. an Bohrungen mit Korrosionsschutz versehen - Schläuche, Leitungen und Kabelbäume mit Kabel- binder sichern und an Scheuerstellen mit Schutz- schlauch versehen - Scharfe Kanten mit Kantenschutz (aufgeschnittener Kraftstoffschlauch) versehen - Alle Längenangaben sind, wenn nichts anderes ver- merkt ist, in mm angegeben Vorarbeiten...
Seite 4: Flachsicherungshalter, Gebläserelais Und Massestützpunkt
Thermo Top C, E Mazda 6 Flachsicherungshalter, Gebläserelais und Massestützpunkt ACHTUNG: Bei allen Kabeldurchführungen auf Scheuerschutz achten! - Dämmmatte (3/1) gemäß Bild 3 am Wasserkasten an Position des Winkels (3/2) einschneiden - Lochbild des Winkels (3/2) gemäß Bild 3 auf den Wasserkasten übertragen - Bohrung Ø...
Seite 5: Vorwahluhr Und Option Sommer-/Winterschalter
Mazda 6 Thermo Top C, E Vorwahluhr und Option Sommer-/Winterschalter ACHTUNG: Bei der Montage der Vorwahluhr nicht auf das LCD- Display drücken HINWEIS: Der dargestellte Einbauort der Vorwahluhr (6/1) und des Sommer-/Winterschalters (6/2) ist eine Empfeh- lung! Vor der Montage bitte den Einbauort mit Ihrem Kunden abstimmen - Befestigungshülse mit Blechschraube (7/2) an bei- liegendem Halter (7/3) befestigen...
Seite 6: Gebläseansteuerung
Thermo Top C, E Mazda 6 Gebläseansteuerung Die Gebläseansteuerung erfolgt an Pin G (10/2) des Steckers JB 01 (9/5; 10/1) im fahrzeugeigenen Siche- rungs-/Relaisträger im Bereich der linken A-Säule Die Ansteuerung der Klimakontrolleinheit erfolgt an Pin O (10/3) des Steckers JB 01 (9/5; 10/1) im fahr- zeugeigenen Sicherungs-/Relaisträger im Bereich der linken A-Säule - Von beiliegender Leitung rot 1,0mm...
Seite 7 Mazda 6 Thermo Top C, E - Lochbild der Befestigungsplatte (11/1) für Siche- rungshalter F4 gemäß Bild 11 auf A-Säulenverklei- dung übertragen - Bohrung für Sicherungshalter ø 2,5 mm bohren - Befestigungsplatte (11/1) des Sicherungshalters mit Blechschraube 3,5x13 befestigen - A-Säulenverkleidung montieren - Sicherungshalter (12/1) komplettieren und auf die Befestigungsplatte (11/1) aufstecken...
Seite 8 Thermo Top C, E Mazda 6 Gebläseansteuerung bei manueller Klimaanlage...
Seite 9 Mazda 6 Thermo Top C, E Gebläseansteuerung bei Klimaautomatik...
Seite 10: Einbau Heizgerät
Thermo Top C, E Mazda 6 Einbau Heizgerät Einbauort vorbereiten - Lochbild für Bohrung (15/1) gemäß Bild 15 auf 65mm Längsträger übertragen - Bohrung Ø 9mm bohren und Einnietmutter (15/1) einsetzen 15mm - Halter (16/1) gemäß Bild 16 mit Schraube M6x40 (16/2) an Einnietmutter (15/1) lose montieren - Halter (16/1) gemäß...
Seite 11: Heizgerät Vormontieren 1
Mazda 6 Thermo Top C, E Heizgerät vormontieren ACHTUNG: Zur Befestigung des Halters am Heizgerät nur die im Lieferumfang beiliegenden Spezialschrauben Typ EJOT PT verwenden! (Anzugsdrehmoment 10 Nm) HINWEIS: Zwei Scheiben zwischen Heizgerät und Halter an Po- sition (18/4) zwischenlegen - Halter (18/5) gemäß...
Seite 12: Einbindung In Den Wasserkreislauf
Thermo Top C, E Mazda 6 Einbindung in den Wasserkreislauf HINWEIS: Alle Schlauchschellen mit 2,0 + 0,5 Nm festziehen! Auslaufendes Kühlwasser ist mit geeignetem Behäl- ter aufzufangen! Im Folgenden wird eine Einbindung des Heizgerätes "In Reihe" (Inline) in den Kühlwasserkreislauf des Fahrzeuges beschrieben (Bild 22) Legende zu Bild 22: 1 Ausgleichsbehälter...
Seite 13 Mazda 6 Thermo Top C, E - Beiliegende Schlauchhalter (24/1,2) je 2x gemäß Bild 24 zusammenstecken - Lochband (25/1) gemäß Bild 25 biegen - Zwei gummierte Rohrschellen 29mm (25/2,3) ge- mäß Bild 25 mit Schraube M6x20 und Bundmutter lose am Lochband (25/1) montieren 20mm 90°...
Seite 14 Thermo Top C, E Mazda 6 - Vormontiertes Lochband (28/2) mit Bundmutter an vorhandenem Stehbolzen (28/1) befestigen - Gummiprofil schwarz (29/1) gemäß Bild 29 auf bei- liegenden 90°-Formschlauch (29/2) aufschieben - 90°-Formschlauch (30/1; 29/2) gemäß Bild 30 mit 90°-Bogen auf fahrzeugeigenen Wasserschlauch vom Motor-Wasseraustritt (27/1) aufstecken - 90°-Formschlauch (30/1) gemäß...
Seite 15 Mazda 6 Thermo Top C, E - Winkel (32/4) mit Schraube M6x20 (32/3) und Fe- derring an vorhandener Gewindebohrung befesti- - Gummierte Rohrschelle 29mm (32/5) mit Schraube M6x20 und Bundmutter lose am Winkel montieren - Bohrung Ø 6,0mm an Position (32/1) in Seitenver- kleidung bohren - Kabelbinder (32/2) in Bohrung einrasten - Seitenverkleidung gemäß...
Seite 16 Thermo Top C, E Mazda 6 - Wasserschlauch 1080mm lang (35/1; 36/2) gemäß Bild 35 und Bild 36 durch gummierte Rohrschelle (36/1) zu fahrzeugeigenem Schlauchstück zum Wärmetauscher-Wassereintritt (37/1) verlegen - Wasserschlauch 1080mm lang (36/2) gemäß Bild 36 mit Schlauchhalter (36/3) an der Lenkungslei- tung befestigen - Gummiprofil (37/3)
Seite 17 Mazda 6 Thermo Top C, E - Wasserschlauch 970mm lang (40/3; 39/2) auf Ver- bindungsrohr in 90°-Formschlauch (40/1) aufstek- ken und mit Schlauchschelle befestigen - Wasserschläuche gemäß Bild 33 bis Bild 40 aus- richten - Gummiprofile (40/2,4) an Klimaleitung ausrichten - Gummiprofil (41/1) an Klimaleitung ausrichten - Gummiprofil (41/3) an Schraube (41/2) des Motors ausrichten...
Seite 18: Abgasanlage
Thermo Top C, E Mazda 6 Abgasanlage Abgasleitung ACHTUNG: Bei der Verlegung der Abgasanlage auf genügend Abschnitt Heizgerät-Schalldämpfer Endstück Abstand zu Schläuchen und Leitungen achten! - Abgasleitung und Abgasleitung-Endstück gemäß Bild 42 ablängen - Ejotstehbolzen (43/1) gemäß Bild 43 in Heizgerät einschrauben (Anzugsdrehmoment 10Nm) - Distanzmutter M6x30 (43/1) auf Stehbolzen auf- schrauben...
Seite 19: Brennstoffeinbindung
Mazda 6 Thermo Top C, E Brennstoffeinbindung ACHTUNG: Brennstoffleitung so verlegen, dass sie gegen Stein- schlag geschützt ist! An scharfen Kanten Brennstoff- leitung und Kabelbaum mit Scheuerschutz versehen! Tankdeckelverschluss des Fahrzeugs öffnen, Tank belüften und Tankdeckelverschluss wieder schließen! Auslaufenden Kraftstoff mit geeignetem Behälter auf- fangen! Dosierpumpe Der Einbauort der Dosierpumpe ist mittig vor dem...
Seite 20 Thermo Top C, E Mazda 6 - Mecanyl-Brennstoffleitung (49/3) zusammen mit Kabelbaum Dosierpumpe (49/1) entlang fahrzeug- eigener Kraftstoffleitungen zum Unterboden und von dort zur Druckseite der Dosierpumpe (Seite mit Stecker) verlegen - Mecanyl-Brennstoffleitung an der Dosierpumpe (49/2) ablängen und mit Schlauchstück und Schlauchschellen 10mm mit der Druckseite der Do- sierpumpe verbinden - Kabelbaum Dosierpumpe an der Dosierpumpe ab-...
Seite 21 Mazda 6 Thermo Top C, E - Tankentnehmer (52/1,2) gemäß beiliegender Scha- blone formen und ablängen - Tankentnehmer gemäß beiliegender Einbauanwei- sung in die Tankarmatur einsetzen - Tankentnehmer gemäß Bild 52 ausrichten - Tankentnehmer gemäß beiliegender Einbauanwei- sung befestigen - Beiliegenden 90°-Formschlauch (53/2) (von Innen- Ø...
Seite 22: Brennluftansaugleitung
Thermo Top C, E Mazda 6 Brennluftansaugleitung HINWEIS: Einbaulage des Luftansaugschalldämpfers beachten, siehe „Einbauanweisung“! - Brennluftansaugleitung (55/3) mit geschlitzter Seite am Heizgerät-Brennluftstutzen aufstecken und mit Schlauchschelle befestigen - Luftansaugschalldämpfer (55/1) bis zum Anschlag in Brennluftansaugleitung eindrehen - Brennluftansaugleitung gemäß Bild 55 verlegen - Luftansaugschalldämpfer (55/1) mit Kabelbinder (55/2) an Klimaleitung befestigen Hupe einbauen...
Seite 23: Abschließende Arbeiten
- Motor starten, Wasserkreislauf nach Angaben des Fahrzeugherstellers entlüften, Kühlwasser nachfüllen - Fahrzeugheizung auf „warm“ und Gebläse auf Stufe „1 - 2“ stellen - Stellung „Defrost“ wählen - Webasto-Heizung einschalten, siehe „Betriebsanweisung“ HINWEIS: Einbaubestätigung auf der Rückseite der beiliegenden EG-Typgenehmigung ausfüllen und dem Kunden aus- händigen!
Seite 24 Thermo Top C, E Mazda 6 Webasto Thermosysteme International GmbH Postfach 80 - 82132 Stockdorf - Hotline 0 18 05 / 93 22 78 Hotfax (0395) 55 92-353 - http://www.webasto.de...
