Webasto Thermo Top E Einbaudokumentation

Ford focus / focus c-max / focus cc
Vorschau ausblenden Andere Handbücher für Thermo Top E:

Werbung

Quicklinks

Diese Anleitung herunterladen

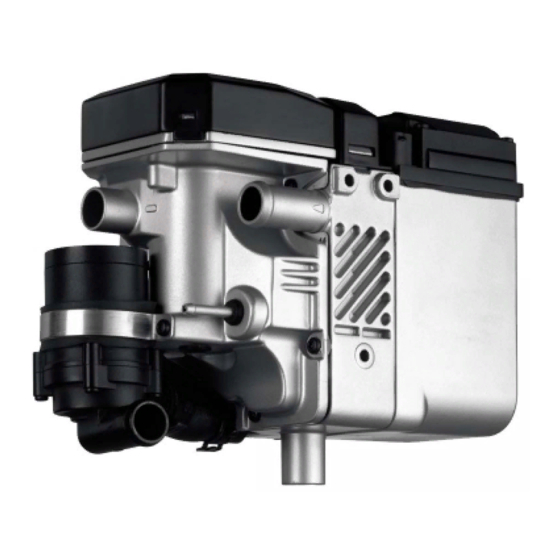

Wasser-Heizgerät
Zusatzheizung Thermo Top E
Einbaudokumentation
Ford Focus / Focus C-MAX / Focus CC
Benzin
ab Modell 2004
Linkslenker
Manuelle Klimaanlage / Klimaautomatik
ACHTUNG!
Warnung vor Gefahr:
Das unsachgemäße Einbauen oder Reparieren von Webasto Heizsystemen kann Feuer ver-
ursachen oder zum Austritt von tödlichem Kohlenmonoxid führen. Dadurch können schwere
oder tödliche Verletzungen hervorgerufen werden.
Für den Einbau und die Reparatur von Webasto Heiz- und Kühlsystemen bedarf es eines
speziellen Firmentrainings, technischer Dokumentation, Spezialwerkzeuge und einer
Spezialausrüstung.
Es dürfen nur Originalteile von Webasto verwendet werden. Siehe dazu auch Zubehörkatalog
Luft- und Wasserheizgeräte von Webasto.
Versuchen Sie NIEMALS, Webasto Heiz- oder Kühlsysteme einzubauen oder zu
reparieren, wenn Sie das Firmentraining nicht erfolgreich abgeschlossen und dabei
die notwendigen technischen Fähigkeiten erworben haben und die für einen sachge-
rechten Einbau und Reparatur nötigen technischen Dokumentationen, Werkzeuge und
Ausrüstungen nicht zur Verfügung stehen.
Befolgen Sie IMMER alle Webasto Einbau- und Reparaturanleitungen, und beachten Sie alle
Warnhinweise.
Die Erstinbetriebnahme ist mit der Webasto Thermo Test Diagnose durchzuführen.
Webasto übernimmt keine Haftung für Mängel und Schäden, die auf einen Einbau durch
ungeschultes Personal zurückzuführen sind.
Ident.-Nr.: 1303854H
E
1
00 0003
Stand: 05.04.2013
© Webasto Thermo & Comfort SE

Werbung

loading

Verwandte Anleitungen für Webasto Thermo Top E

Inhaltszusammenfassung für Webasto Thermo Top E

  • Seite 1 Das unsachgemäße Einbauen oder Reparieren von Webasto Heizsystemen kann Feuer ver- ursachen oder zum Austritt von tödlichem Kohlenmonoxid führen. Dadurch können schwere oder tödliche Verletzungen hervorgerufen werden. Für den Einbau und die Reparatur von Webasto Heiz- und Kühlsystemen bedarf es eines speziellen Firmentrainings, technischer Dokumentation, Spezialwerkzeuge und einer Spezialausrüstung.
  • Seite 2 Ford Focus / Focus C-MAX / Focus CC Inhaltsverzeichnis Gültigkeit Einbauort vorbereiten Heizgerät / Einbaukit Heizgerät vormontieren Vorwort Heizgerät einbauen Allgemeine Hinweise Kühlmittelkreislauf Spezialwerkzeug Brennstoff Erläuterungen zum Dokument Unterfahrschutz montieren Vorarbeiten Abschließende Arbeiten Einbauort Heizgerät Bedienungshinweise für den Endkunden Elektrik vorbereiten Elektrik Focus Elektrik Focus / Focus CC ab 2008 Elektrik Focus C-Max...
  • Seite 3 Ausstattung des Fahrzeuges können beim Einbau Änderungen gegenüber dieser „Einbaudokumenta- tion“ notwendig werden. In jedem Fall sind jedoch die Vorschriften dieser „Einbaudokumentation“; der „Bedienungsanweisung“ und der „Einbauanweisung“ der Thermo Top E zu befolgen. Die entsprechenden Regeln der Technik sowie eventuelle Angaben des Fahrzeugherstellers sind beim Einbau einzuhalten.
  • Seite 4 Gefahr von Verletzungen oder tödlichen Unfällen besondere Gefahr der Beschädigung von Bauteilen besondere Brand- und Explosionsgefahr Verweis auf allgemeine Einbauanweisung der Webasto Komponente bzw. auf fahrzeugspezifische Unterlagen des Herstellers Hinweis auf eine technische Besonderheit Der Pfeil im Fahrzeugpiktogramm zeigt die Position am...
  • Seite 5 - A-Säulenverkleidung im Fußraum der Beifahrerseite ausbauen - Nur bei Klimaautomatik: Klimabedienteil nach Herstellerangabe ausbauen Die Seite 27 "Bedienungshinweise für den Endkunden" entnehmen und der Bedienungsanleitung beifügen! Einbauort Heizgerät Abb. zeigt 1.8l 1 Heizgerät Einbauort Ident.-Nr.: 1303854H Stand: 05.04.2013 © Webasto Thermo & Comfort SE...
  • Seite 6 Isolierschlauch einziehen! gn/ws Beiliegende Leitungen gemäß Schaltplan an IPCU anschliessen. Kabelschuh Ø 6 an Lei- tungsende br IPCU/85 3 anschliessen! 0,75mm² 0,75mm² IPCU vor- IPCU montieren 0,75mm² 0,75mm² Ident.-Nr.: 1303854H Stand: 05.04.2013 © Webasto Thermo & Comfort SE...
  • Seite 7 1 Kabelbäume nach rechts verlegt und mit 2 Masseleitung an Batterie-Minus Kabelbindern befestigt 3 Plusleitung an Batterie-Plus 2 K3- Relais, Bohrung Ø 4mm, Blechschraube 5,5x13 3 Sicherungshalter, Bohrung Ø 4mm, Blech- schraube 5,5x13 Ident.-Nr.: 1303854H Stand: 05.04.2013 © Webasto Thermo & Comfort SE...
  • Seite 8 1 Kabelbäume nach rechts verlegt und mit Kabelbindern befestigt 2 Masseleitung an Batterie-Minus 2 K3- Relais, Bohrung Ø 4mm, Blechschraube 3 Plusleitung an Batterie-Plus 5,5x13 3 Sicherungshalter, Bohrung Ø 4mm, Blech- schraube 5,5x13 Ident.-Nr.: 1303854H Stand: 05.04.2013 © Webasto Thermo & Comfort SE...
  • Seite 9 Bauteile achten! Kabelbaum 1 gemäß Abb. nach rechts verlegen 1 Sicherungshalter, Bohrung Ø 4mm, Blech- und mit Kabelbindern befestigen! schraube 5,5x13 2 K3- Relais, Bohrung Ø 4mm, Blechschraube 5,5x13 Ident.-Nr.: 1303854H Stand: 05.04.2013 © Webasto Thermo & Comfort SE...
  • Seite 10 A-Säule. Verbindungen gemäß Schaltplan herstellen. 1 Leitung rt K3/87a 2 Leitung gn/or Gebläserelais K14 Anschluss 4 Leitung Stecker C111 Pin 22 Gebläse- 5 Leitung sw K3/30 motor Ident.-Nr.: 1303854H Stand: 05.04.2013 © Webasto Thermo & Comfort SE...
  • Seite 11 Legende Stecker an P91 blau Einstellwerte IPCU: Duty-Cycle: 60% C111 Steckverbindung an rechter orange A-Säule Frequenz: 400Hz Spannung: 10V C537 Stecker an M3 Trennstelle Funktion: Low-side Gebläseeinheit Kabelfarben können variieren! Ident.-Nr.: 1303854H Stand: 05.04.2013 © Webasto Thermo & Comfort SE...
  • Seite 12 C540 Stecker an A205 blau Einstellwerte IPCU: Duty-Cycle: 27% C111 Steckverbindung an rechter orange A-Säule Frequenz: 400Hz Spannung: 10V C832 Stecker an M3 Trennstelle Funktion: Low-side Gebläseeinheit Kabelfarben können variieren! Ident.-Nr.: 1303854H Stand: 05.04.2013 © Webasto Thermo & Comfort SE...
  • Seite 13 Schaltplan herstellen! 1 Leitung rt K3/87a 2 Leitung gn/or Gebläserelais K14 Anschluss 4 Leitung gn/or Stecker C111 Pin 22 Gebläse- 5 Leitung sw K3/30 einheit 6 Leitung rot IPCU/15 Ident.-Nr.: 1303854H Stand: 05.04.2013 © Webasto Thermo & Comfort SE...
  • Seite 14 4 Leitung sw F4 5 Leitung sw F4 Sicherungshalter mit beiliegendem Material komplettieren und Klebeband befestigen. Verbindungen gemäß Schaltplan herstellen. 1 Zentralelektrik Fußraum rechts 2 Leitungen sw 500mm Sicherung 3 Sicherungshalter, Sicherung 10A Ident.-Nr.: 1303854H Stand: 05.04.2013 © Webasto Thermo & Comfort SE...
  • Seite 15 Ford Focus / Focus C-MAX / Focus CC Option Telestart Der Empfänger wird an vorhandener Schrau- be am Stellmotor montiert. 1 Fzg.eigene Schraube Vor- wahluhr montieren Empfänger 1 mit Klebeband befestigen! Empfänger montieren 1 Antenne Antenne montieren Ident.-Nr.: 1303854H Stand: 05.04.2013 © Webasto Thermo & Comfort SE...
  • Seite 16 Spezialwerkzeug verwenden. Alternative siehe nachfolgende Abbildung! Einnietmut- 1 Einnietmutter M10-Stahl [2x] tern ein- 2 Stehbolzen ziehen 1 Einnietmutter M10 (Stahl) 2 Scheibe 3 Mutter M10 4 Schraube M10 Einniet- werkzeug alternativ Ident.-Nr.: 1303854H Stand: 05.04.2013 © Webasto Thermo & Comfort SE...
  • Seite 17 Strebe verwendet. Ejotschraube 3 nur lose montieren, so dass Strebe 2 beim Einbau noch ausgerichtet werden kann. Kabelbaum 4 an Umwälzpumpe montieren! Baugrup- 1 Halteclip mit Ansaugschalldämpfer in pen ver- Bohrung eingerastet binden Ident.-Nr.: 1303854H Stand: 05.04.2013 © Webasto Thermo & Comfort SE...
  • Seite 18 Heizgerät gemäß Bild zum Einbauort führen und Kabelbaum montieren! Heizgerät montieren Bohrungen im Halter gemäß Bild verwenden! Lage aller Bauteile kontrollieren, wenn nötig korrigieren. Auf Freigängigkeit achten! 1 Schraube M10x30 mit Sperrverzahnung [2x] Heizgerät montieren Ident.-Nr.: 1303854H Stand: 05.04.2013 © Webasto Thermo & Comfort SE...
  • Seite 19 Bohrung in Strebe gemäß Bild verwenden! Ejotschraube festziehen (10Nm)! Lage aller Bauteile kontrollieren, wenn nötig korrigieren. Auf Freigängigkeit achten! 1 Bundmutter M8 (vormontiert) Heizgerät 2 Strebe montieren 3 Bundmutter Ident.-Nr.: 1303854H Stand: 05.04.2013 © Webasto Thermo & Comfort SE...
  • Seite 20 Der Anschluss erfolgt „Inline“ gemäß nachfolgendem Schema: Ø 25 Schema Ø 20x18 Schlauch- verlegung Alle nicht bezeichneten Federbandschellen = Ø 27! Nicht bezeichnetes Verbindungsrohr = Ø 20x20! 1 = Profilgummi Ident.-Nr.: 1303854H Stand: 05.04.2013 © Webasto Thermo & Comfort SE...
  • Seite 21 Schläuche ausrichten. Auf ausreichenden Abstand zu benachbarten Bauteilen achten, ggfs. korrigieren! 1 Profilgummi sw zwischen Schlauch C und D Anschluss 2 Stutzen Wärmetauschereingang Motoraus- 3 Schlauchstück Motorausgang gang und Wärmetau- scherein- gang Ident.-Nr.: 1303854H Stand: 05.04.2013 © Webasto Thermo & Comfort SE...
  • Seite 22 2 Schraube M6x20, Federring an vor- handenem Gewindeeinsatz Einbauort Dosier- pumpe 1 Schlauchstück 2 Caillauschelle Ø 10mm [2x] 3 Gummierte Rohrschelle 4 Formschlauch 180° 5 Schwingmetallpuffer 6 Bundmutter Dosier- pumpe vor- montieren Ident.-Nr.: 1303854H Stand: 05.04.2013 © Webasto Thermo & Comfort SE...
  • Seite 23 1 mit geeignetem Werkzeug 3 nach Herstellerangabe ausbrechen! Brennstoff- entnahme Tankentnehmer 1 (Ford-Bestellnummer Finis Code 1369508) gemäß Herstellerangabe ein- setzen. Entnahmeschlauch 2 bis zum Tankboden ausrichten. Auf Freigängigkeit der Füllstandsanzeige achten! Tankent- nehmer montieren Ident.-Nr.: 1303854H Stand: 05.04.2013 © Webasto Thermo & Comfort SE...
  • Seite 24 3 Clip 4 Caillauschelle Ø 10 5 Brennstoffleitung Lage der Bauteile kontrollieren, wenn nötig korrigieren. Auf Freigängigkeit achten! 1 Brennstoffleitung 2 Caillauschelle Ø 10 Anschluss Dosier- pumpe Ident.-Nr.: 1303854H Stand: 05.04.2013 © Webasto Thermo & Comfort SE...
  • Seite 25 Abb. zeigt 1.8! Positionierung des Unterfahrschutzes prüfen. Insbesondere auf ausreichenden Abstand zur Heizgeräte-Abgasanlage achten. Wenn Unterfahr- erforderlich, Ausschnitt nacharbeiten! schutz Unterfahrschutz zur Stabilisierung an Posi- montieren tion 1 zusätzlich mit Kabelbinder befestigen! Ident.-Nr.: 1303854H Stand: 05.04.2013 © Webasto Thermo & Comfort SE...
  • Seite 26 Technical Extranet: http://dealers.webasto.com Nur innerhalb von Deutschland: Tel: 01805 93 22 78 (14 Cent aus dem deutschen Festnetz) E-mail: technikcenter@webasto.com Ident.-Nr.: 1303854H Ident.-Nr.: 1303854H Stand: 05.04.2013 Stand: 05.04.2013 © Webasto Thermo & Comfort SE © Webasto Thermo & Comfort SE...
  • Seite 27 Ford Focus / Focus C-MAX / Focus CC Bedienungshinweise für den Endkunden Bitte Seite entnehmen und der Fahrzeug- Bedienungsanleitung beifügen! Hinweis: Wir empfehlen die Heizzeit auf die Fahrzeit abzustimmen. Heizzeit = Fahrzeit Beispiel: Bei einer Fahrzeit von ca. 20min (einfache Strecke) empfehlen wir eine Einschaltdauer von 20min nicht zu überschreiten.
