2.4

Rufsignalisierung

2.4.1

Signalisierung an der Zimmerleuchte

Die DIN VDE 0834 schreibt vor, dass vor jedem Raum zwingend eine Zimmer-
leuchte zu installieren ist, die mindestens Rufe (rot) und Personalanwesenheit
(grün) anzeigt.

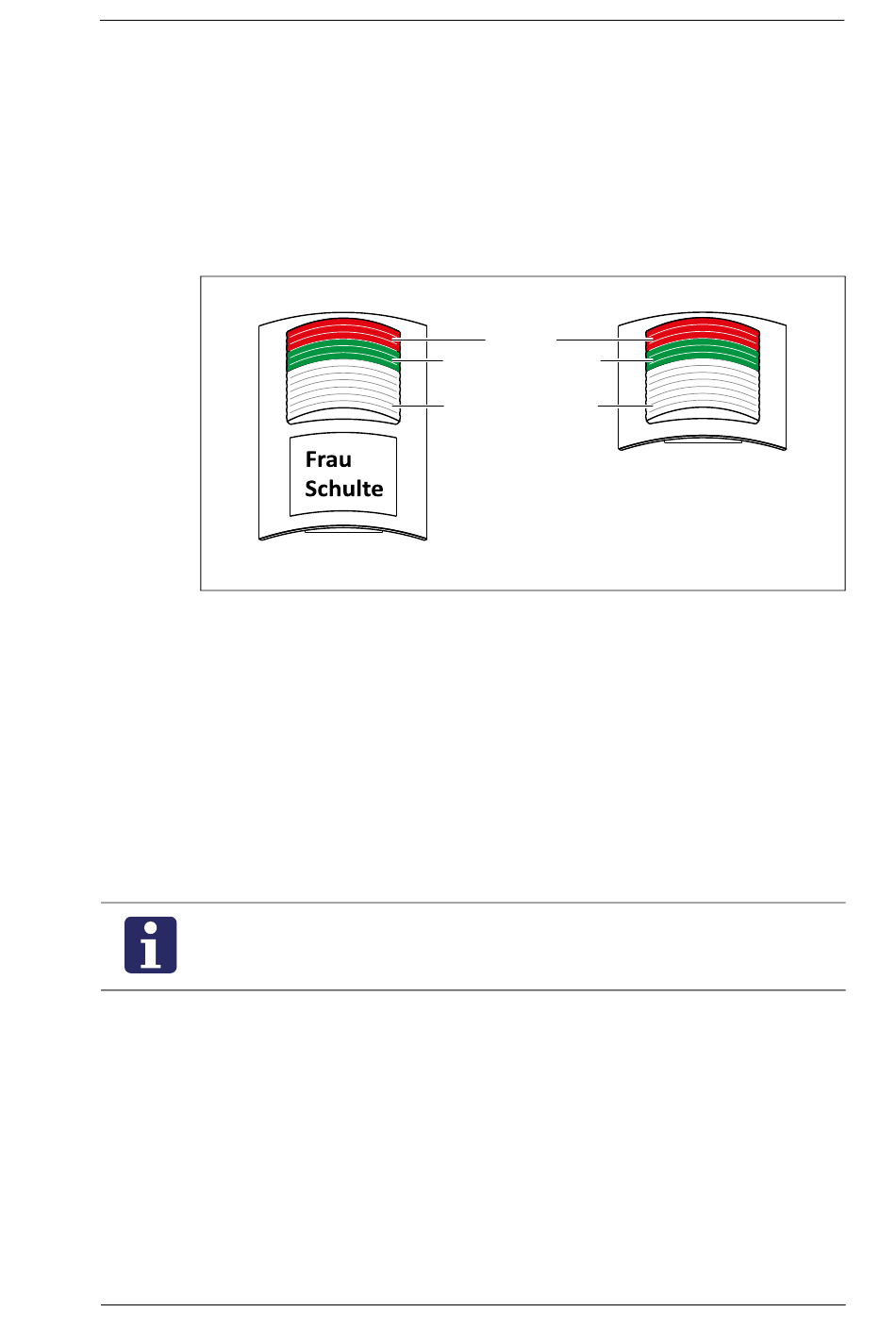

Abb. 5: Leuchtfelder der Zimmerleuchten
Die Rufklasse wird im roten Leuchtfeld der Zimmerleuchte Universal, 3-teilig
(77 0180 10) sowie der Zimmerleuchte Universal, 3-teilig, mit Türschild angezeigt:
▪ Rufklasse Rufe: Dauerlicht.
▪ Rufklasse Notrufe: Blinken (1 Sek. / 1 Sek.).
▪ Rufklasse Alarmrufe: Schnelles Blinken (0,3 Sek. / 0,3 Sek.).
Bei Rufen aus WC-Räumen (WC-Ruf, Notruf WC) blinkt zusätzlich das weiße Leucht-
feld. Die Anwesenheit wird im grünen Leuchtfeld der Zimmerleuchte durch Dauer-
licht angezeigt.
HINWEIS! Wenn mehrere Rufe gleichzeitig vorliegen, wird der älteste Ruf der
höchsten Priorität angezeigt
Weißes Leuchtfeld
Das weiße Leuchtfeld zeigt nicht nur WC-Rufe an. Es signalisiert wie folgt:
▪ Dauerlicht: Serviceruf
▪ Blinken im Takt 1,0 s / 1,0 s: Rufort = WC
▪ Blinken im Takte 0,3 s / 0,3 s: Feueralarm
Diese Konfiguration kann für jedes Zimmer einzeln durch Konfiguration an der
Raumsteuerung geändert werden.
CARE
CONCENTO - Planungshandbuch - 00 8804 35, 02/19 (Rev. 1.0)
Grün: Anwesenheit
Weiß: Rufort = WC
77 0181 10
Rot: Ruf
2 Funktionen
77 0180 10
