12.3

Stationsbus

12.3.1

Eigenschaften des Stationsbusses

Eigenschaft
Leitungstyp
Maximale Leitungslänge
Maximale Teilnehmerzahl am
Stationsbus
Stationsbusteilnehmer
Tab. 13: Stationsbus – Eigenschaften
12.3.2

Stationsbus-Leitung

J-Y(St)Y 4x2x0,8

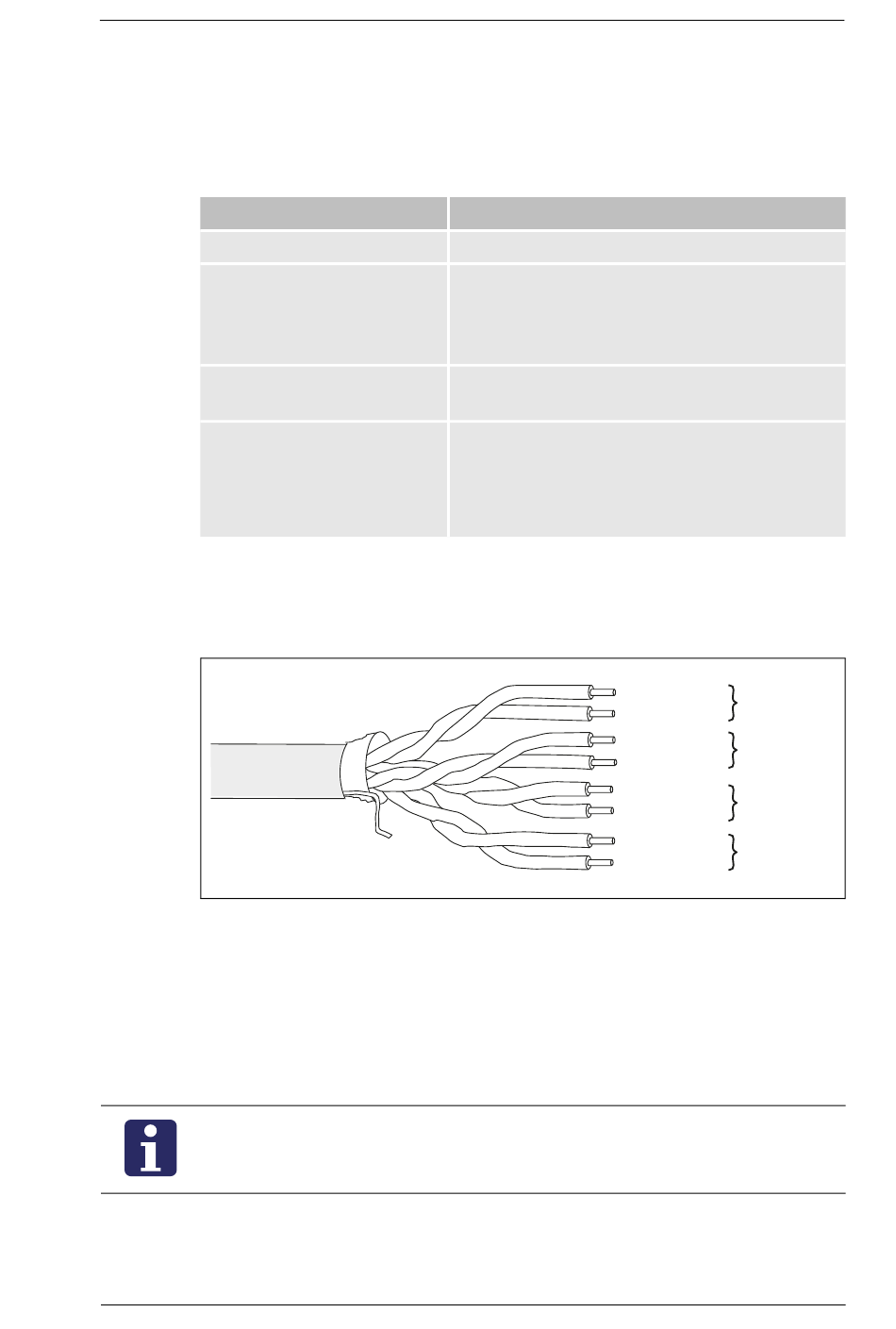

Abb. 38: Adern des Gruppenbusses
Der Stationsbus setzt sich zusammen aus:
▪ Spannungsversorgungsleitung (2-fach, d.h. 2 Doppeladern)
▪ Datenleitung (1 Doppelader)
▪ Sprechleitung (1 Doppelader) – in Systemen ohne Sprechen unbenutzt
HINWEIS! Für den Stationsbus dürfen keine Stichleitungen verlegt werden. Alle
Geräte müssen direkt am Bus liegen.
CARE
CONCENTO - Planungshandbuch - 00 8804 35, 02/19 (Rev. 1.0)
Gruppenbus
J-Y(St)Y 4x2x0,8
700 m (Hinweis: Der Stationsbus enthält auch
die Spannungsversorgungsleitung. Beachten Sie
hierzu die Beschränkungen, die auf Seite 140
beschrieben sind)
40 Teilnehmer
– Display-Einsatz (29 0700 80...)
– Ruf-/Anwesenheits-Einsatz (29 0701 00...)
– Flurdisplay (29 0783 12, 9 0784 12,
19 0783 16, 19 0784 16)
weiß
gelb
weiß
grün
weiß
braun
rot
blau
12 Leitungen
IA
Daten
IB
NF-A
Sprechen
NF-B
+24V
Spannungs-
versorgung
GND
+24V
Spannungs-
versorgung
GND
