12 Leitungen
Die Spannungsversorgungsleitung muss als Ring verlegt werden. Die Datenleitung
und die Sprechleitung müssen als Strang (Bus) verlegt werden. Es darf keinen Ring-
schluss der Datenleitung und der Sprechleitung geben.
Das bedeutet: Das Stationsbuskabel wird als Ring verlegt. Zwischen dem letzten
und dem ersten Busteilnehmer wird jedoch nur die Spannungsversorgungsleitung
angeschlossen.

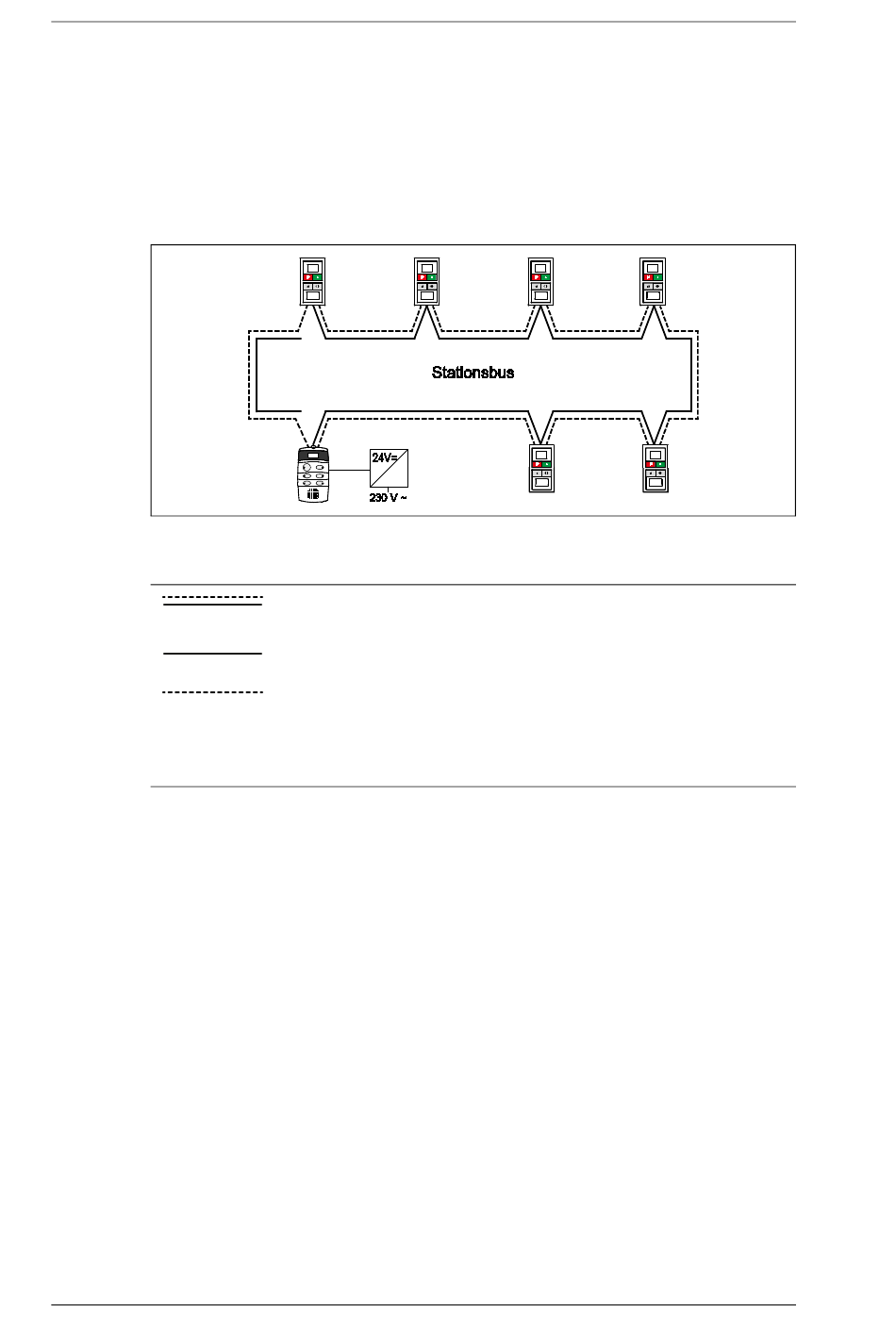

Abb. 39: Leitungen des Stationsbusses
*)
146
*)
*)
Stationsbuskabel bestehend aus Spannungsversorgungsleitung und
Datenleitung + Sprechleitung
Datenleitung + Sprechleitung
Spannungsversorgungsleitung
Zwischen dem letzten und dem ersten Busteilnehmer nur Span-
nungsversorgungsleitung verbinden. Kein Ringschluss der Datenlei-
tung und der Sprechleitung.
