Tunstall CONCENTO CARE Planungshandbuch Seite 130

10 Montageorte

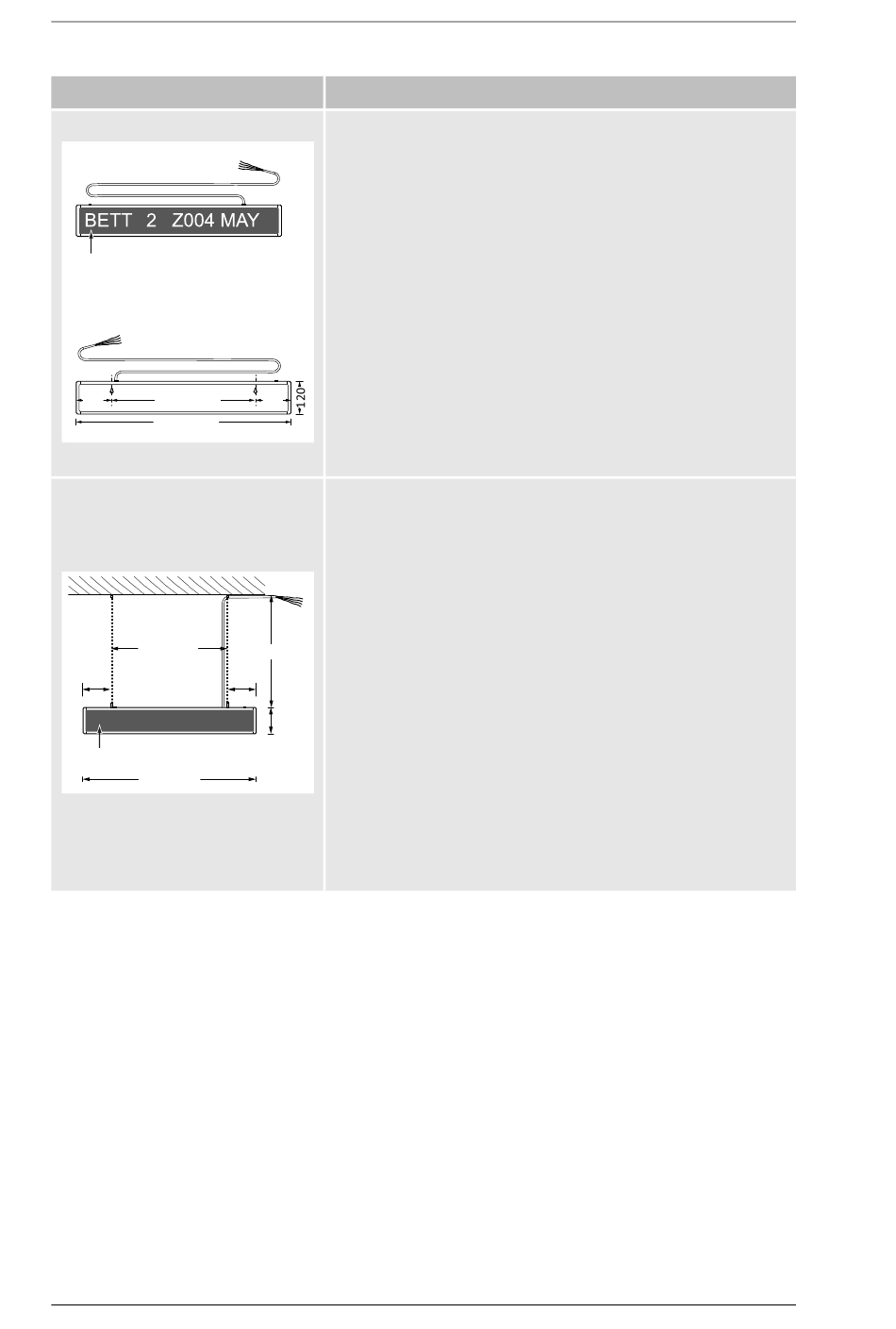

Abbildung
Frontansicht:
Lichtsensor
Rückansicht:
L = 1200 mm
130 525 mm
785 mm
525 mm
130
Lichtsensor
785 mm
130
Beschreibung
Flurdisplay, 16-stellig
Bestell-Nr.: 19 0783 16
– Wandaufhängung mit Hilfe der schlüssellochförmigen
Öffnungen auf der Rückseite.
– Entfernung zur Abzweigdose < 1m.
– Das Flurdisplay muss sich im Blickfeld befinden.
– Die Erkennbarkeit des Flurdisplays darf nicht durch
Fremdlicht beeinträchtigt werden.
– Position des Lichtsensors beachten. Der Lichtsensor
dient zur automatischen Einstellung der Helligkeit des
130
Flurdisplays.
– Montagehöhe über dem Fußboden gemäß DIN VDE
0834-1 = 150 – 250 cm.
Flurdisplay, 16-stellig, doppelseitig
Bestell-Nr.: 19 0784 16
– Das Flurdisplay muss sich im Blickfeld befinden.
– Die Erkennbarkeit des Flurdisplays darf nicht durch
Fremdlicht beeinträchtigt werden.
– Position des Lichtsensors beachten. Der Lichtsensor
~ 500 mm
dient zur automatischen Einstellung der Helligkeit des
130
Flurdisplays.
– Achtung! Der Lichtsensor ist nur auf der in der Abbil-
120
dung dargestellten Seite des doppelseitigen Flurdisplays
vorhanden.
– Bei Bedarf Verlängerungsset für Deckenaufhängung, 0,5
m: 19 0780 05
– Montagehöhe über dem Fußboden gemäß DIN VDE
0834-1 = 150 – 250 cm.
CARE
CONCENTO - Planungshandbuch - 00 8804 35, 02/19 (Rev. 1.0)
