Kurzanleitung

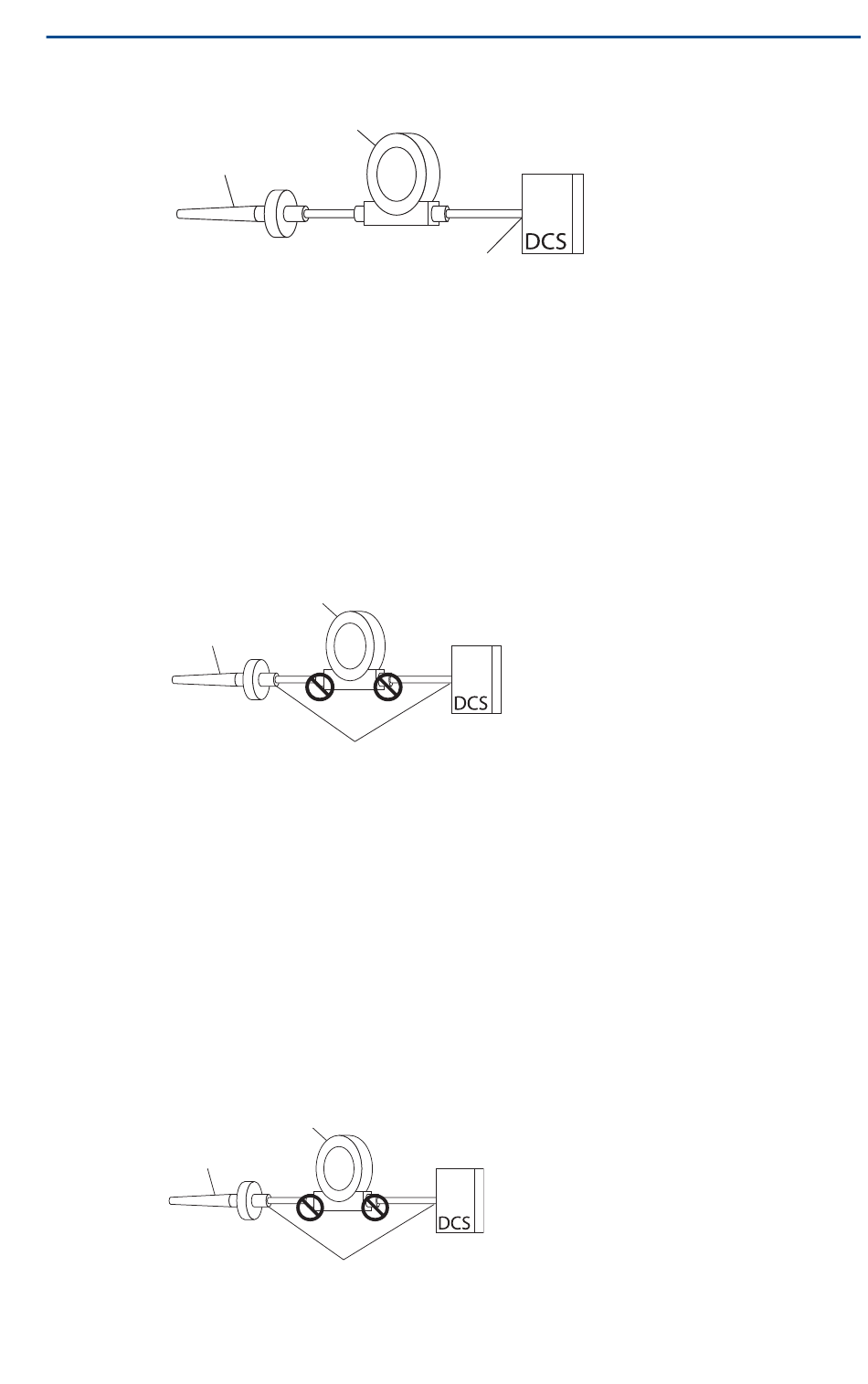

4. Sicherstellen, dass die Sensorabschirmung von anderen geerdeten Geräten
im Messkreis elektrisch isoliert ist.
A. Sensorleitungen
B. Messumformer
Option 3 (für geerdete und ungeerdete Gehäuse):
1. Die Abschirmung der Sensorverkabelung — falls möglich — am Sensor erden.
2. Sicherstellen, dass die Abschirmungen der Sensor- und Signalleitungen vom
Messumformergehäuse elektrisch isoliert sind.
3. Die Abschirmung der Signalleitungen nicht mit der Abschirmung der
Sensorverkabelung verbinden.
4. Die Abschirmung der Signalleitungen auf der Seite der
Spannungsversorgung erden.
A
A. Sensorleitungen
B. Messumformer
Geerdete Thermoelement-Eingänge
Option 4:
1. Die Abschirmung der Sensorverkabelung am Sensor erden.
2. Sicherstellen, dass die Abschirmungen der Sensor- und Signalleitungen vom
Messumformergehäuse elektrisch isoliert sind.
3. Die Abschirmung der Signalleitungen nicht mit der Abschirmung der
Sensorverkabelung verbinden.
4. Die Abschirmung der Signalleitungen auf der Seite der
Spannungsversorgung erden.
A
A. Sensorleitungen
B. Messumformer
8
B
A
B
D
B
D
C
D
C. 4—20 mA-Messkreis
D. Erdungspunkt der Abschirmung(en)
C
C. 4—20 mA-Messkreis
D. Erdungspunkt der Abschirmung(en)
C
C. 4—20 mA-Messkreis
D. Erdungspunkt der Abschirmung(en)
Juni 2018
