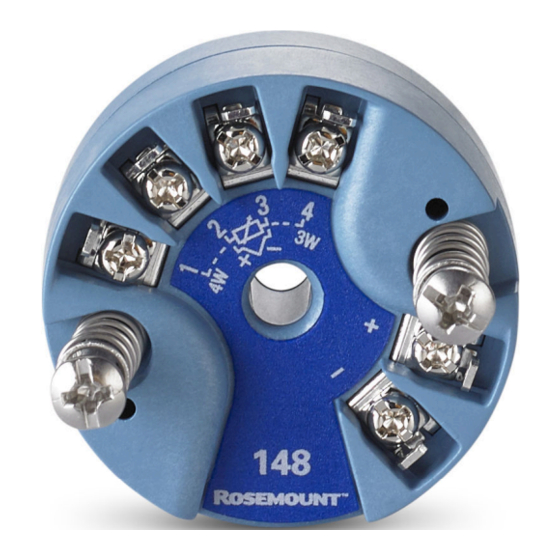

- Seite 1 Kurzanleitung 00825-0105-4148, Rev HA Juni 2018 Rosemount ™ Temperaturmessumformer...
-
Seite 2: Inhaltsverzeichnis
Juni 2018 Kurzanleitung HINWEIS Diese Kurzanleitung enthält grundlegende Richtlinien für den Rosemount 148. Sie enthält keine detaillierten Anweisungen für Konfiguration, Diagnose, Wartung, Service, Störungsanalyse und -beseitigung oder Einbau. Weitere Informationen sind in der Betriebsanleitung für den Rosemount 148 zu finden. Die Betriebsanleitung und diese Kurzanleitung sind außerdem in elektronischer Form über... -
Seite 3: Installation Der Software
Verwenden der Rosemount 148 PC-Programmierschnittstelle bei der Werkbank-Konfiguration. Das Rosemount 148 PC-Programmierkit enthält die Konfigurationssoftware und ein Modem für die Kommunikation. Der Rosemount 148 benötigt für die Kommunikation eine externe Spannungsversorgung von 12—42,4 VDC. 1. Den Messumformer und einen Lastwiderstand (250—1100 Ohm) in Reihe mit der Spannungsversorgung verkabeln. -
Seite 4: Konfiguration Des Messumformers Prüfen
Prüfsensor oder ein Sensor der tatsächlichen Installation), kann die Konfiguration über das Informationsregister an der PC-Programmierschnittstelle des Rosemount 148 überprüft werden. Refresh (Aktualisieren) auswählen, um den Status zu aktualisieren und zu bestätigen, dass der Messumformer ordnungsgemäß konfiguriert wurde. Bei Problemen die Hinweise zur Störungsanalyse und -beseitigung in der... -
Seite 5: Typische Nord- Und Südamerikanische Installation
Kurzanleitung Juni 2018 10.Den Deckel des Anschlusskopfs anbringen und festziehen. Die Deckel müssen vollständig eingerastet sein, damit die Anforderungen für Explosionsschutz erfüllt sind. A. Rosemount 148 Messumformer D. Messumformer-Befestigungsschrauben B. Anschlusskopf E. Integrierter Sensor mit Anschlussadern C. Schutzrohr F. Verlängerung Typische nord- und südamerikanische Installation... -
Seite 6: Montage Auf Einer Din-Tragschiene
Juni 2018 Kurzanleitung Hinweis Die Deckel müssen vollständig eingerastet sein, damit die Anforderungen für Explosionsschutz erfüllt sind. oder A. Schutzrohr mit Gewinde D. Universalkopf B. Sensor mit Gewinde E. Leitungseinführung C. Standardverlängerung Montage auf einer DIN-Tragschiene Zur Befestigung des Rosemount 148H auf einer DIN-Tragschiene den entsprechenden Tragschienenmontagesatz (Teilnummer 00248-1601-0001) wie abgebildet am... -
Seite 7: Ungeerdete Thermoelement- Und Widerstandsthermometer/Ohm-Eingänge
Kurzanleitung Juni 2018 Abbildung 1. Anschlussklemmen für Spannungsversorgung, Kommunikation und Sensor – A. Sensoranschlussklemmen B. Spannungsversorgungs-/Kommunikationsklemmen Messumformer erden Ungeerdete Thermoelement- und Widerstandsthermometer/Ohm-Eingänge Jede Prozessinstallation stellt unterschiedliche Anforderungen an die Erdung. Die am Einbauort für den jeweiligen Sensortyp empfohlenen Erdungsoptionen verwenden oder mit Option 1 (der häufigsten Erdungsoption) beginnen. - Seite 8 Juni 2018 Kurzanleitung 4. Sicherstellen, dass die Sensorabschirmung von anderen geerdeten Geräten im Messkreis elektrisch isoliert ist. A. Sensorleitungen C. 4—20 mA-Messkreis B. Messumformer D. Erdungspunkt der Abschirmung(en) Option 3 (für geerdete und ungeerdete Gehäuse): 1. Die Abschirmung der Sensorverkabelung — falls möglich — am Sensor erden. 2.
-
Seite 9: Produkt-Zulassungen
Typ 4X; IP66/68 Spezielle Voraussetzungen zur sicheren Verwendung (X): 1. Bei Auswahl der Option ohne Gehäuse muss der Rosemount 148 Messumformer in einem Gehäuse installiert werden, das die Anforderungen gemäß ANSI/ISA S82.01 und S82.03 oder sonstigen anwendbaren örtlichen Normen erfüllt. -
Seite 10: Spezielle Voraussetzungen Für Die Verwendung (X)
Juni 2018 Kurzanleitung Kennzeichnungen: IS CL I, DIV 1 GP A, B, C, D bei Installation gemäß Rosemount Zeichnung 00248-1056; geeignet für CL I DIV 2 GP A, B, C, D bei Installation gemäß Rosemount Zeichnung 00248-1055; ≤ ≤ ≤ ≤... -
Seite 11: Spezielle Voraussetzung Zur Sicheren Verwendung (X)
≤ T6(—60 °C +60 °C) Spezielle Voraussetzung zur sicheren Verwendung (X): 1. Der Rosemount 148 Messumformer muss in einem geeigneten, zugelassenen Gehäuse installiert sein, das mindestens der Schutzart IP54 gemäß IEC 60529 und EN 60079-15 entspricht. ND ATEX Staub Zulassungs-Nr.:... -
Seite 12: Spezielle Voraussetzungen Zur Sicheren Verwendung (X)
Ex nA IIC T5/T6 Gc; T5(—60 °C +80 °C), ≤ ≤ T6(—60 °C +60 °C) Spezielle Voraussetzungen zur sicheren Verwendung (X): 1. Der Rosemount 148 Temperaturmessumformer muss in einem geeigneten, zugelassenen Gehäuse installiert sein, das mindestens der Schutzart IP54 gemäß IEC 60529 und IEC 60079-15 entspricht. - Seite 13 Kurzanleitung Juni 2018 Kombinationen K5 Kombination von E5 und I5. Tabellen Tabelle 2. Prozesstemperatur Prozesstemperatur ohne Anzeigerdeckel (°C) Temperaturklasse Umgebungstemperatur o. Verl. 3 in. 6 in. 9 in. —50 °C bis +40 °C —50 °C bis +60 °C —50 °C bis +60 °C —50 °C bis +60 °C —50 °C bis +60 °C —50 °C bis +60 °C...
-
Seite 14: Eu Declaration Of Conformity
Juni 2018 Kurzanleitung Abbildung 2. Rosemount 148 — Konformitätserklärung EU Declaration of Conformity No: RMD 1070 Rev. I Rosemount, Inc. 8200 Market Boulevard Chanhassen, MN 55317-9685 declare under our sole responsibility that the product, Rosemount 148 Temperature Transmitter manufactured by, Rosemount, Inc. - Seite 15 Kurzanleitung Juni 2018 EU Declaration of Conformity No: RMD 1070 Rev. I EMC Directive (2014/30/EU) Harmonized Standards: EN61326-1:2013, EN61326-2-3:2013 ATEX Directive (2014/34/EU) Baseefa08ATEX0030X Intrinsic Safety Certificate Equipment Group II, Category 1 G Ex ia IIC T5/T6 Ga Harmonized Standards: EN 60079-0: 2012; EN 60079-11: 2012 BAS00ATEX3145 Type n Certificate Equipment Group II, Category 3 G Ex nA IIC T5 Gc...
- Seite 16 Juni 2018 Kurzanleitung EU Declaration of Conformity No: RMD 1070 Rev. I ATEX Notified Bodies FM Approvals Ltd. [Notified Body Number: 1725] 1 Windsor Dials Windsor, Berkshire, SL4 1RS United Kingdom SGS Baseefa Limited [Notified Body Number: 1180] Rockhead Business Park Staden Lane SK17 9RZ Buxton United Kingdom ATEX Notified Body for Quality Assurance...
- Seite 17 Kurzanleitung Juni 2018...
- Seite 18 Juni 2018 Kurzanleitung...
- Seite 19 Kurzanleitung Juni 2018 ü ä...
- Seite 20 Juni 2018 Kurzanleitung China RoHS Rosemount 148 List of Rosemount 148 Parts with China RoHS Concentration above MCVs Hazardous Substances Hexavalent Polybrominated Polybrominated Part Name Lead Mercury Cadmium Chromium biphenyls diphenyl ethers (Pb) (Hg) (Cd) (Cr +6) (PBB) (PBDE) Electronics...
- Seite 21 Kurzanleitung Juni 2018...
