PCAN-Router FD – Benutzerhandbuch
3.3 Zwei zusätzliche digitale Eingänge
Anstatt der voreingestellten RS-232-Schnittstelle für die serielle
Datenübertragung können zwei zusätzliche digitale Eingänge (Din1,
Din2) auf die entsprechenden Pins oder Klemmen gelegt werden
Dies geschieht durch Umsetzen von zwei 0-Ohm-Widerständen
(alternativ: Lötbrücken).

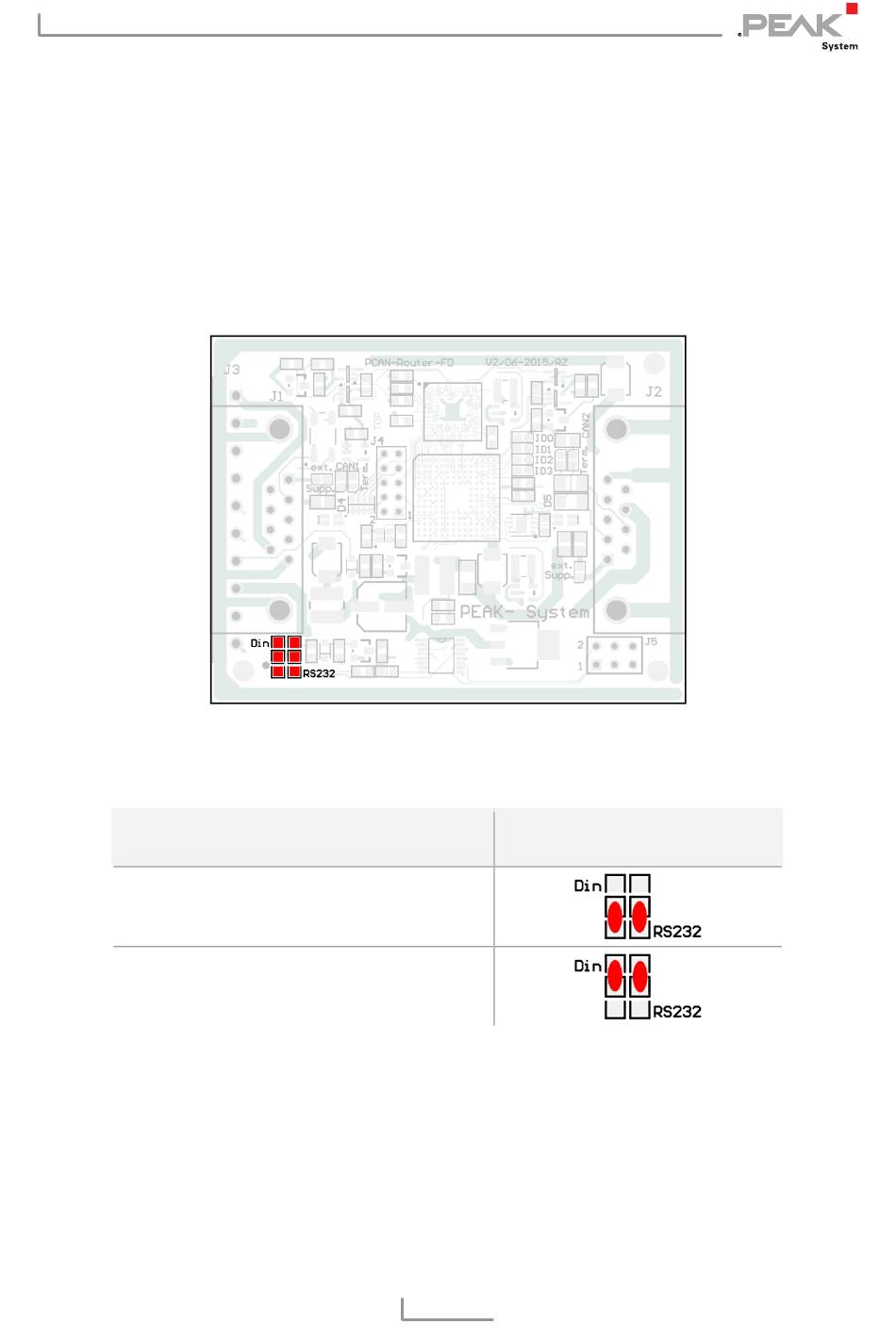

Position der Lötfelder für den Wechsel zwischen RS-232 und Din
Funktion für Pins/Klemmen
RS-232 RxD, RS-232 TxD (Standard)
Din1, Din2
3 D-Sub-Anschlüsse: siehe Abschnitt 2.1 Seite 7
Schraubklemmenleiste: siehe Abschnitt 2.2 Seite 9
(vorbestückt mit 0-Ohm-Widerständen)
Positionen der Lötbrücken
(oder 0-Ohm-Widerstände)
