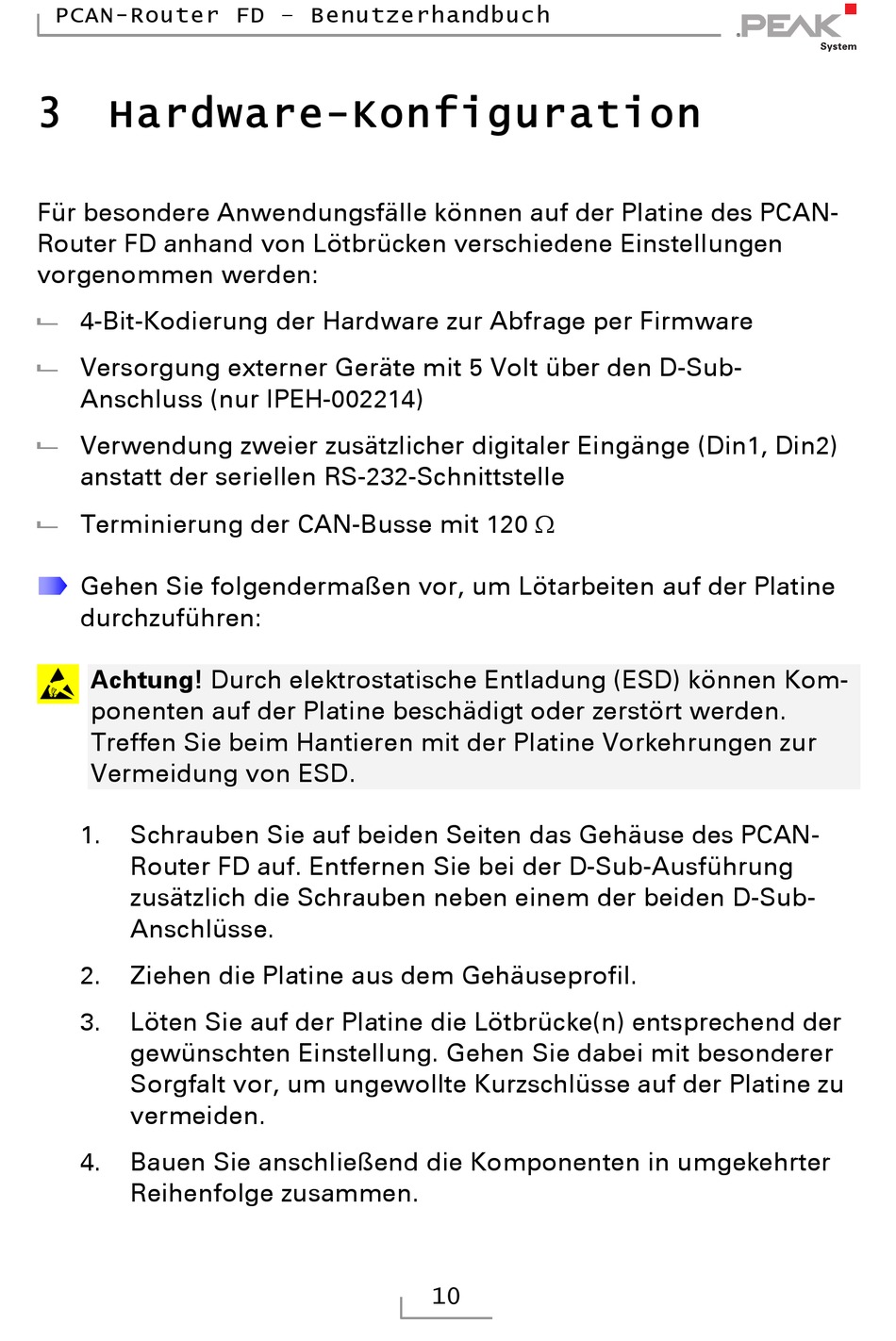

PCAN-Router FD – Benutzerhandbuch
3
Hardware-Konfiguration
Für besondere Anwendungsfälle können auf der Platine des PCAN-
Router FD anhand von Lötbrücken verschiedene Einstellungen
vorgenommen werden:
4-Bit-Kodierung der Hardware zur Abfrage per Firmware
Versorgung externer Geräte mit 5 Volt über den D-Sub-
Anschluss (nur IPEH-002214)
Verwendung zweier zusätzlicher digitaler Eingänge (Din1, Din2)
anstatt der seriellen RS-232-Schnittstelle
Terminierung der CAN-Busse mit 120
Gehen Sie folgendermaßen vor, um Lötarbeiten auf der Platine
durchzuführen:
Achtung! Durch elektrostatische Entladung (ESD) können Kom-
ponenten auf der Platine beschädigt oder zerstört werden.
Treffen Sie beim Hantieren mit der Platine Vorkehrungen zur
Vermeidung von ESD.
1.
Schrauben Sie auf beiden Seiten das Gehäuse des PCAN-
Router FD auf. Entfernen Sie bei der D-Sub-Ausführung
zusätzlich die Schrauben neben einem der beiden D-Sub-
Anschlüsse.
2.
Ziehen die Platine aus dem Gehäuseprofil.
3.
Löten Sie auf der Platine die Lötbrücke(n) entsprechend der
gewünschten Einstellung. Gehen Sie dabei mit besonderer
Sorgfalt vor, um ungewollte Kurzschlüsse auf der Platine zu
vermeiden.
4.
Bauen Sie anschließend die Komponenten in umgekehrter
Reihenfolge zusammen.
10
