PCAN-Router FD – Benutzerhandbuch
3.1
4-Bit-Kodierung
Auf der Platine des PCAN-Router FD befinden sich vier Kodier-
lötfelder (ID0 bis ID3), um den zugehörigen Eingangsports des
Mikrocontrollers einen dauerhaften Zustand zuzuordnen. Ein Bit ist
gesetzt (1), wenn das entsprechende Lötfeld offen ist.
Der Zustand der Ports ist in folgenden Fällen relevant:
Die geladene Firmware ist so programmiert, dass sie die Zustän-
de an den entsprechenden Ports des Mikrocontrollers ausliest.
Hier ist z. B. die Aktivierung bestimmter Funktionen der Firm-
ware oder die Kodierung einer ID denkbar.
Bei einem Firmware-Upload per CAN wird der PCAN-Router FD
durch eine 4-Bit-ID identifiziert, die durch die Lötbrücken festge-
legt ist (Standardeinstellung: ID 15, alle Lötfelder offen).
Lötfeld
Binärstelle
Dezimaläquivalent
Mehr Information zum Firmware-Upload in Kapitel 6 Seite 19.

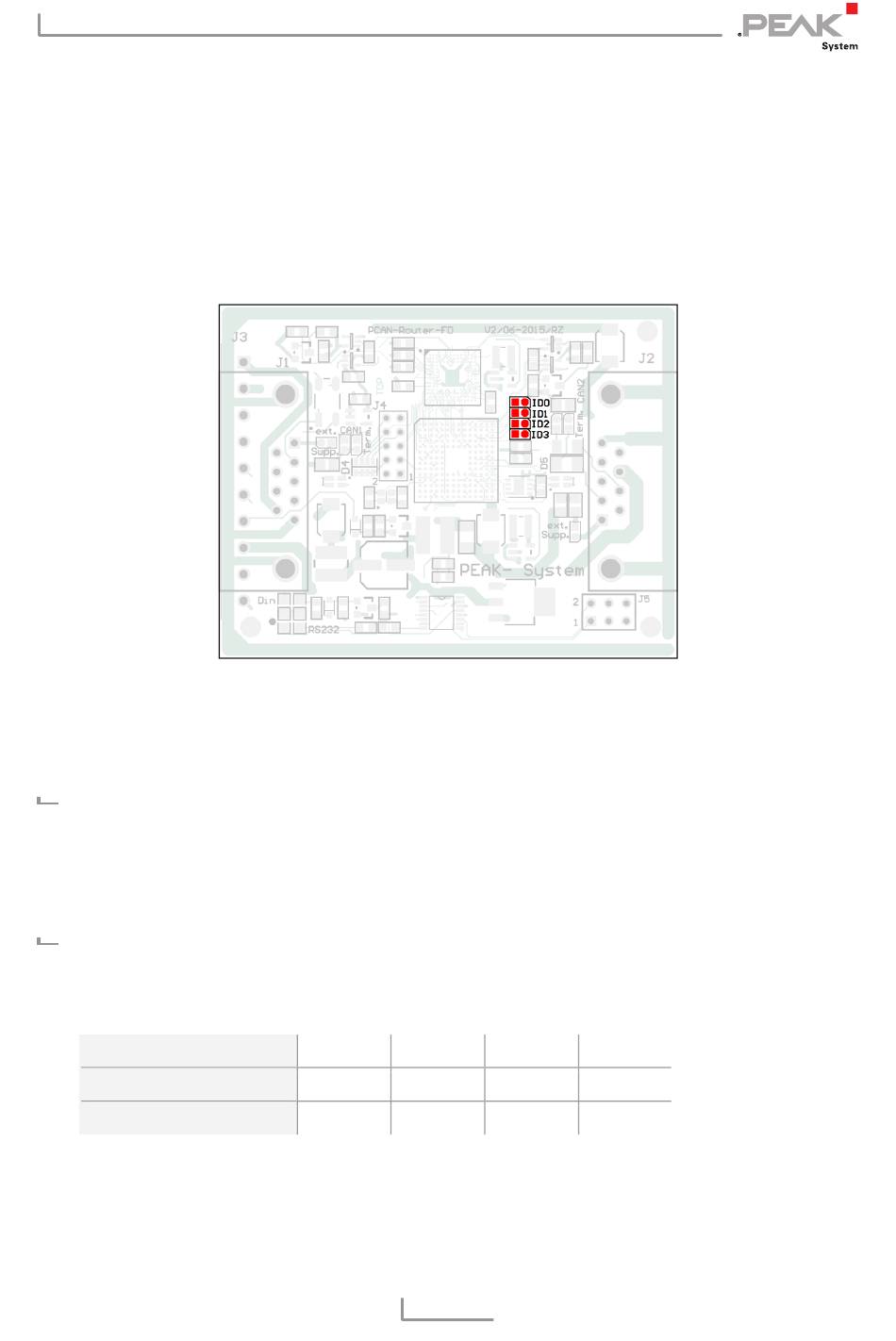

Position der Kodierlötfelder
ID0
ID1
0001
0010
1
2
11
ID2
ID3
0100
1000
4
8
