6 Installation électrique
Câblage du PROFIBUS

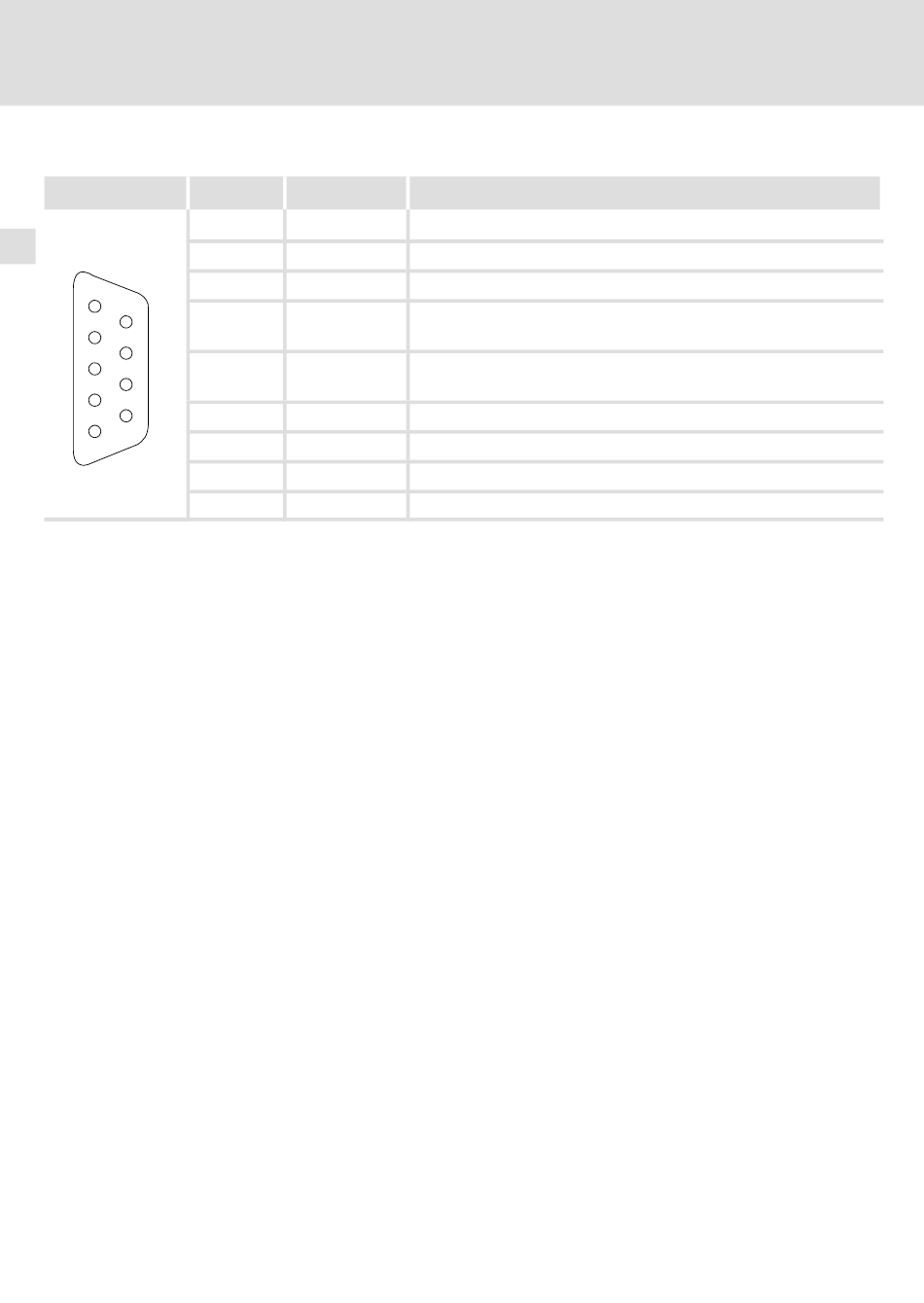

Affectation du connecteur Sub−D femelle
Vue Broche
1
2
3
1
4
6
2
7
3
5
8
4
9
6
5
7
8
9
64
Désignation Description
Libre −
Libre −
RxD/TxD−P Ligne de données B (réception/émission de données +)
RTS Request To Send (réception/émission de données, pas
de signe de différenciation)
M5V2 Potentiel de référence de données (masse par rapport à
5 V)
P5V2 5 V CC / 30 mA (extrémité du bus)
Libre −
RxD/TxD−N Ligne de données A (réception/émission de données −)
Libre −
