6 Elektrische Installation
Verdrahtung des PROFIBUS

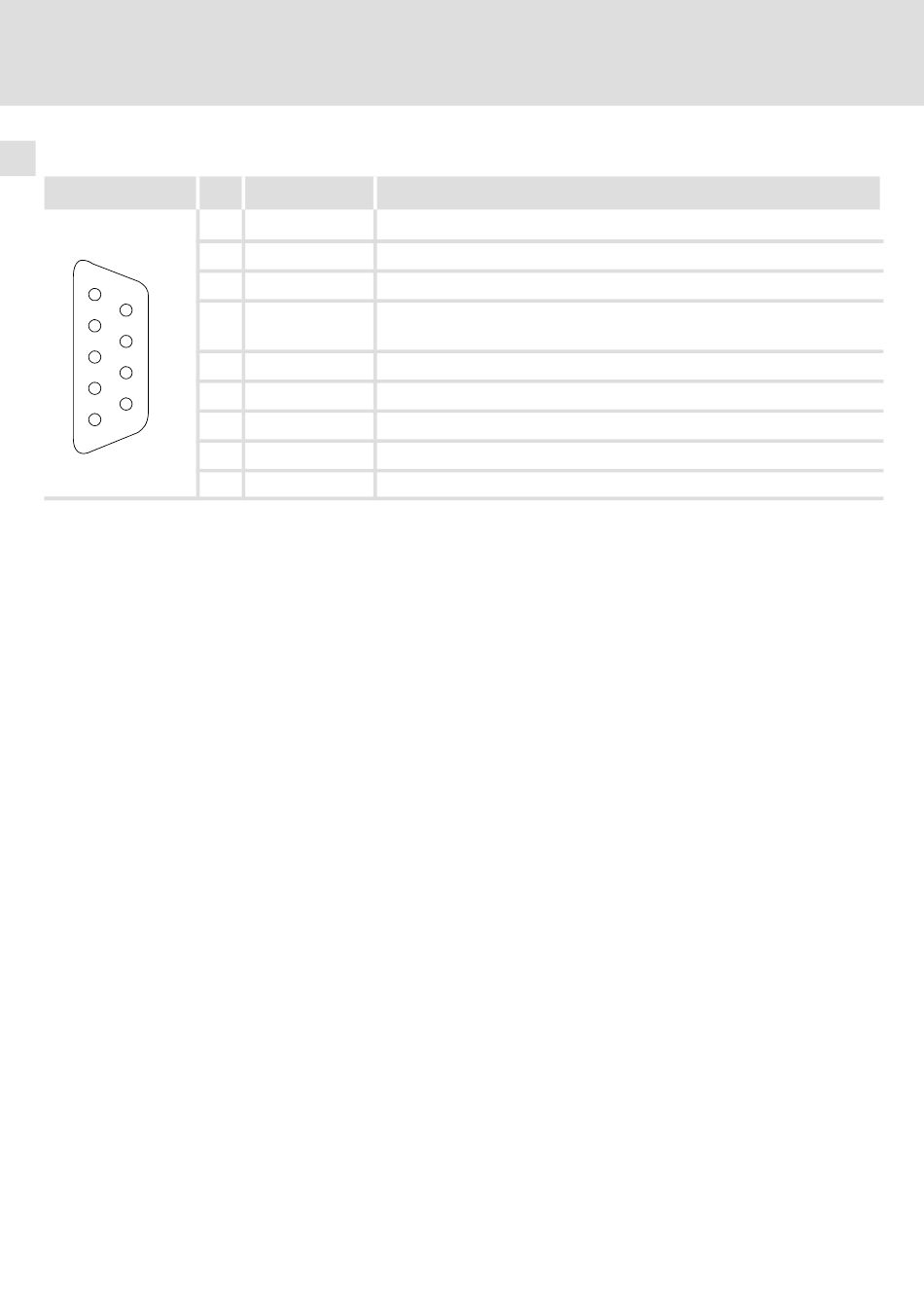

Belegung der Sub−D−Buchse
Ansicht Pin
1
2
1
3
6
4
2
7
3
5
8
4
6
9
5
7
8
9
20
Bezeichnung Erläuterung
frei −
frei −
RxD/TxD−P Datenleitung−B (Empfangsdaten−/Sendedaten−Plus)
RTS Request To Send (Empfangsdaten/Sendedaten, kein Diffe-
renzsignal)
M5V2 Datenbezugspotenzial (Masse zu 5V)
P5V2 5 V DC / 30 mA (Busabschluss)
frei −
RxD/TxD−N Datenleitung−A (Empfangsdaten−/Sendedaten−Minus)
frei −
