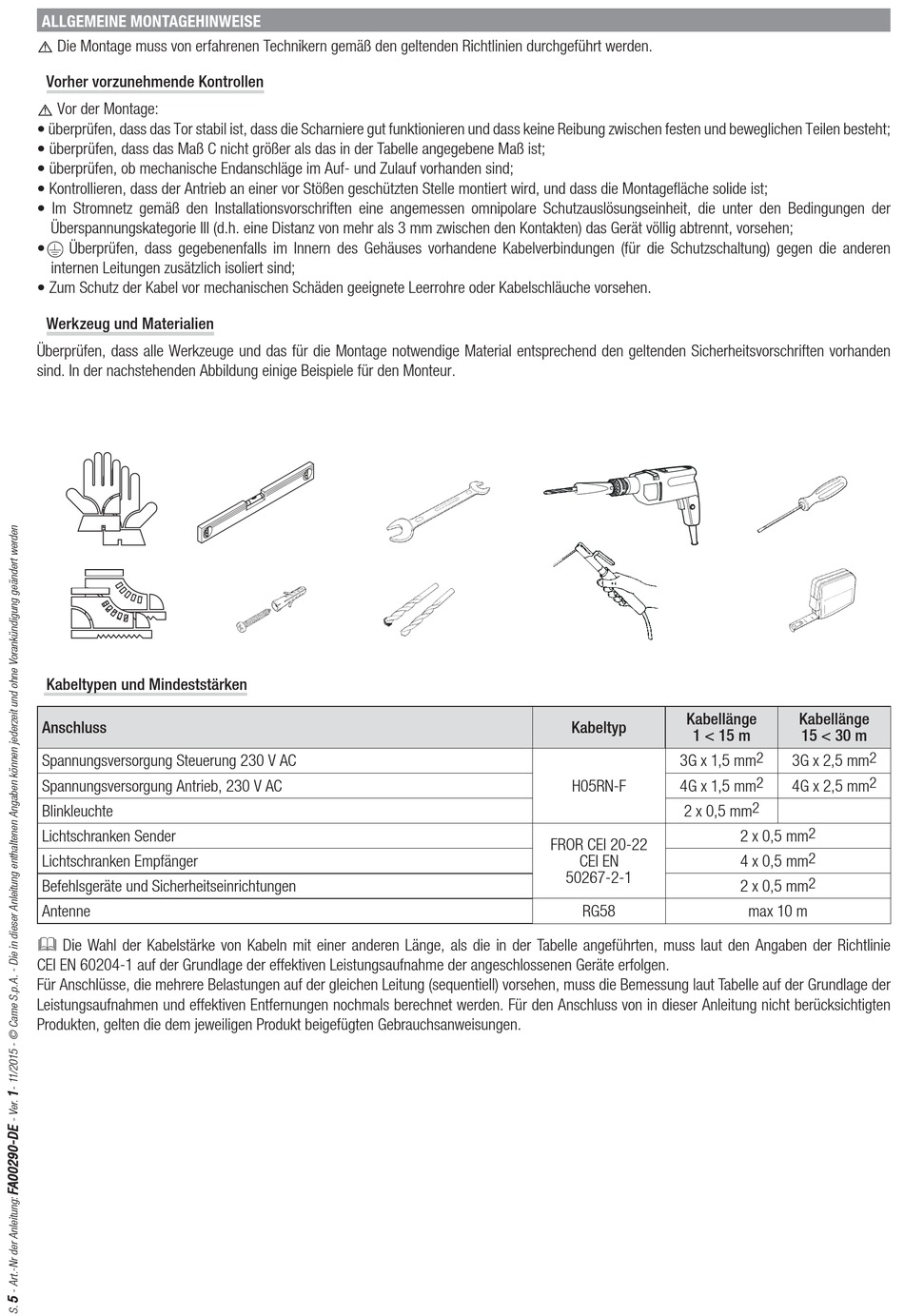

ALLGEMEINE MONTAGEHINWEISE
Die Montage muss von erfahrenen Technikern gemäß den geltenden Richtlinien durchgeführt werden.
Vorher vorzunehmende Kontrollen
Vor der Montage:
• überprüfen, dass das Tor stabil ist, dass die Scharniere gut funktionieren und dass keine Reibung zwischen festen und beweglichen Teilen besteht;
• überprüfen, dass das Maß C nicht größer als das in der Tabelle angegebene Maß ist;
• überprüfen, ob mechanische Endanschläge im Auf- und Zulauf vorhanden sind;
• Kontrollieren, dass der Antrieb an einer vor Stößen geschützten Stelle montiert wird, und dass die Montagefläche solide ist;
• Im Stromnetz gemäß den Installationsvorschriften eine angemessen omnipolare Schutzauslösungseinheit, die unter den Bedingungen der
Überspannungskategorie III (d.h. eine Distanz von mehr als 3 mm zwischen den Kontakten) das Gerät völlig abtrennt, vorsehen;
•
Überprüfen, dass gegebenenfalls im Innern des Gehäuses vorhandene Kabelverbindungen (für die Schutzschaltung) gegen die anderen
internen Leitungen zusätzlich isoliert sind;
• Zum Schutz der Kabel vor mechanischen Schäden geeignete Leerrohre oder Kabelschläuche vorsehen.
Werkzeug und Materialien
Überprüfen, dass alle Werkzeuge und das für die Montage notwendige Material entsprechend den geltenden Sicherheitsvorschriften vorhanden
sind. In der nachstehenden Abbildung einige Beispiele für den Monteur.
Kabeltypen und Mindeststärken
Anschluss
Spannungsversorgung Steuerung 230 V AC
Spannungsversorgung Antrieb, 230 V AC
Blinkleuchte
Lichtschranken Sender
Lichtschranken Empfänger
Befehlsgeräte und Sicherheitseinrichtungen
Antenne
Die Wahl der Kabelstärke von Kabeln mit einer anderen Länge, als die in der Tabelle angeführten, muss laut den Angaben der Richtlinie
CEI EN 60204-1 auf der Grundlage der eff ektiven Leistungsaufnahme der angeschlossenen Geräte erfolgen.
Für Anschlüsse, die mehrere Belastungen auf der gleichen Leitung (sequentiell) vorsehen, muss die Bemessung laut Tabelle auf der Grundlage der
Leistungsaufnahmen und eff ektiven Entfernungen nochmals berechnet werden. Für den Anschluss von in dieser Anleitung nicht berücksichtigten
Produkten, gelten die dem jeweiligen Produkt beigefügten Gebrauchsanweisungen.
Kabellänge
Kabeltyp
1 < 15 m
3G x 1,5 mm
H05RN-F
4G x 1,5 mm
2 x 0,5 mm
FROR CEI 20-22
CEI EN
50267-2-1
RG58
Kabellänge
15 < 30 m
2
2
3G x 2,5 mm
2
2
4G x 2,5 mm
2
2
2 x 0,5 mm
2
4 x 0,5 mm
2
2 x 0,5 mm
max 10 m
