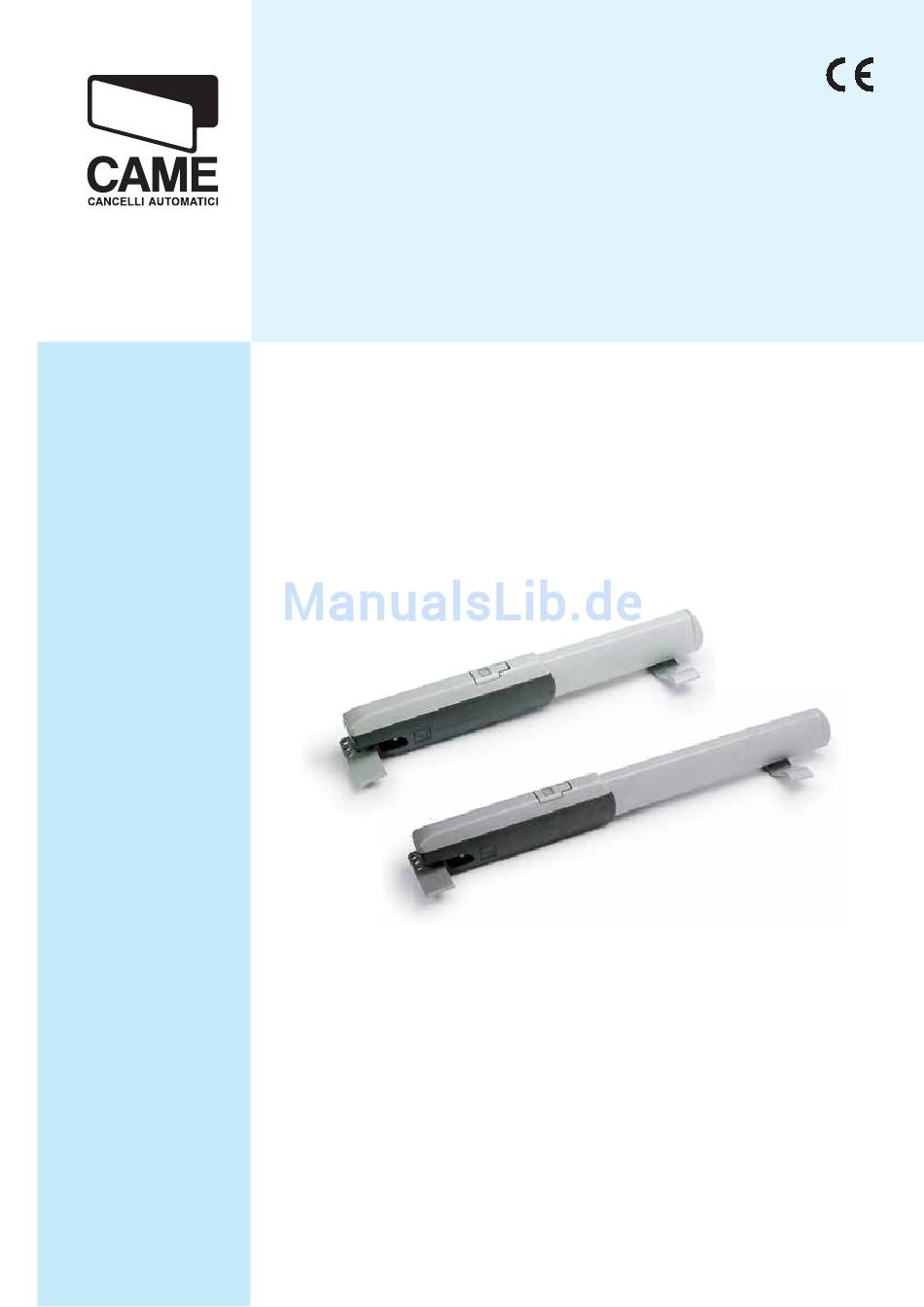

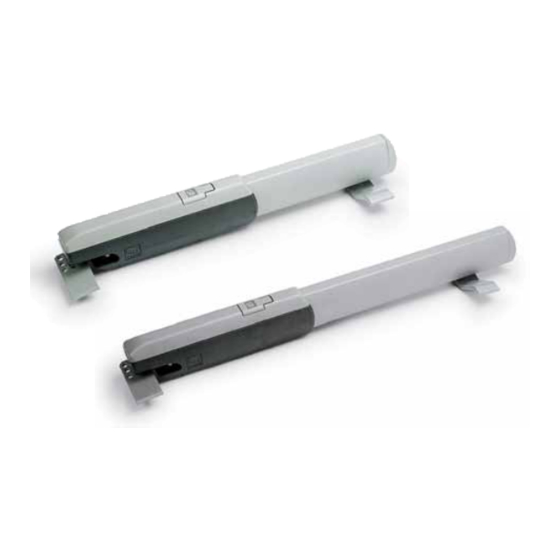

- Seite 1 OBERFLUR-DREHTORANTRIEB SERIE INSTALLATIONSALEITUNG A 3000/3006/3100/3106 A 5000/5006/5100/5106...
-
Seite 2: Verwendungszweck Und Verwendungsbedingungen
Für das besagte Produkt wurden die nachstehenden Bezugsnormen berücksichtigt: siehe Konformitätserklärung. 4 Beschreibung 4.1 Getriebemotor Dieses Produkt wurde von der CAME CANCELLI AUTOMATICI S.p.A. gemäß den geltenden Sicherheitsvorschriften entwickelt und produziert. Garantie- ausgenommen Verletzungen – 24 Monate. Die selbsthemmende Getriebemotoreinheit mit Elektroblockierung (A3000/A3006/A5000/A5006) bzw. die Reversiermotoreinheit (A3100/A31006/A5100/A5106) besteht aus zwei Alugusshalbschalen in dessen Innern sich die Getriebemotoreinheit mit dem En- dlosschneckenumlaufgetriebe befi... -
Seite 3: Beschreibung Der Einzelteile
1) Getriebemotor 2) vordere Halterung 3) hinteres Gelenk 4) hintere Halterung 5) Grundplatte 4.4 Bemaßung A 5000/5006/5100/5106 A 3000/3006/3100/3106 Lauf Lauf 5 Installation Die Installation muss von qualifiziertem und fachkundigem Personal gemäß den geltenden Vorschriften durchgeführt werden. 5.1 Vorherige Überprüfungen Vor der Installation sind folgende Kontrollen vorzunehmen: •... -
Seite 4: Arbeitsgeräte Und Material
5.2 Arbeitsgeräte und Material Sich davon überzeugen, dass alle Werkzeuge und das notwendige Material zur Durchführung der Installation gemäß den gelten- den Sicherheitsvorschriften vorhanden sind. In der nachstehenden Abbildung wird die Mindestausrüstung für den Installateur dargestellt. 5.3 Kabelmindeststärken und typen Anschlüsse Kabeltyp Kabellänge 1 <... -
Seite 5: Montage
5.5 Montage Die folgenden Aufbaumodelle dienen nur als Beispiel, da der Raum für die Anbringung des Antriebes und das Zubehör sich je nach zur Verfügung stehendem Raum unterscheidet. Es ist Aufgabe des Installateurs die beste Lösung auszuwählen. Tab. 3 Pfeiler Torflügelweite bis 3 m Scharnier Torfl... - Seite 6 Grundplatte Halterung lotrecht anbringen vordere Halterung Bei geschlossenem Tor die Grundplatte am Torflügel befestigen, dabei darauf achten, dass die vordere Halterung horizontal in Achse mit der hinteren Halterung ist und das Maß E eingehalten wird. Schutzgehäuse Die beiden Halteschrauben lösen und Schutzgehäuse entfernen. Die beiden Halteschrauben lösen und Schaft entnehmen.
-
Seite 7: Entriegelung Mit Individuellem Schlüssel
5.6 Entriegelung mit individuellem Schlüssel Schlüssel Nur für: A3000/A3006 Klappe A5000/A5006 Tor nur bei stehendem Motor entriegeln: 1) Klappe anheben; 2) Schlüssel hineinstecken und drehen, bis sich das Tor entriegelt; 3) Tor von Hand drücken bzw. ziehen. Um das Tor erneut zu verriegeln den Schlüssel erneut hineinstecken und drehen. 5.7 Einstellung des Mikroschalters STOP während des Auflaufs Gleitschiene zum Anschalten des Mikroschalters... - Seite 8 5.8 Anschluss an Steuerungen ZLA3N/ZM2 Anschluss 2 Motoren Anschluss 1 Motor...
-
Seite 9: Anbringung Bei Torauflauf Nach Außen
5.9 Anbringung bei Torauflauf nach außen Tab. 4 A3000-3006 A5000-5006 3100-3106 5100-5106 130 mm 200 mm 130 mm 200 mm 720 mm 620 mm Außen Innen Zusätzlicher Haltebügel - Maße A und B abmessen (Tab. 4). - Hinteren Haltebügel an einem zusätzlichen Haltebügel befestigen und am Pfeiler anbringen. - Tor öffnen (max. -
Seite 10: Sicherheitshinweise
6 Sicherheitshinweise Wichtige allgemeine Sicherheitshinweise Dieses Produkt muss ausschließlich zu dem Zweck verwendet werden, für den es entwickelt wurde. Andere Verwendungszwecke sind missbräuchlich und gefährlich. Der Hersteller ist nicht für etwaige durch missbräuchliche, fehlerhafte und unangemessene Verwendung verursachte etwaige Schäden verantwortlich. Nicht im Bereich der Scharniere oder der sich bewegenden Teile eingreifen. -
Seite 11: Wartung
7 Wartung 7.1 Regelmäßige Wartung Die regelmäßige Wartung durch den Verwender besteht aus: Säuberung der Lichtschranken; Überprüfung der Funktion der Sicherheitsvorrichtungen; Entfernung etwaiger Hindernisse, die den korrekten Betrieb des Antriebs verhindern. Eine regelmäßige Kontrolle der Schmierung und der Halteschrauben des Antriebs ist ratsam. Um die Sicherheitsvorrichtungen zu überprüfen, während des Zulaufs einen Gegenstand vor den Lichtschranken bewegen. -
Seite 12: Außerplanmäßige Wartung
8 Wartung Register der durch den Betreiber ausgeführten regelmäßigen Wartung (alle 6 Monate) Datum Bemerkungen Unterschrift 8.1 Außerplanmäßige Wartung Die folgende Tabelle dient der Eintragung von außerplanmäßigen Wartungsmaßnahmen, Reparationen und Verbesserun- gen, die von Fachfirmen durchgeführt wurden. N.B. außerplanmäßige Wartungsmaßnahmen müssen von Fachleuten durchgeführt werden. Register außerplanmäßige Wartungen Stempel Installateur Name des Fachmanns... -
Seite 13: Abbruch Und Entsorgung
__________________________________________________________________________________________________ 9 Abbruch und Entsorgung CAME CANCELLI AUTOMATICI S.p.A. folgt im Betrieb dem Umweltmanagement gemäß UNI EN ISO 14001 zum Schutz der Umwelt. Wir bitten Sie, diese Umweltschutzarbeit, die für CAME eine Grundlage der Fertigungs- und Marktstrategien sind, durch Beachtung der Entsorgungsangaben weiterzuführen:... - Seite 14 CAME GmbH KORNWESTHEIMER STR. 37 70825 KORNTAL - MÜNCHINGEN BEI STUTTGART - DEUTSCHLAND Tel - 0049 71 5037830 Fax - 0049 71 50378383 -------------- CAME GmbH AKAZIENSTR. 9 16356 SEEFELD BEI BERLIN DEUTSCHLAND Tel - 0049 33 3988390 Fax - 0049 33 39885508...
