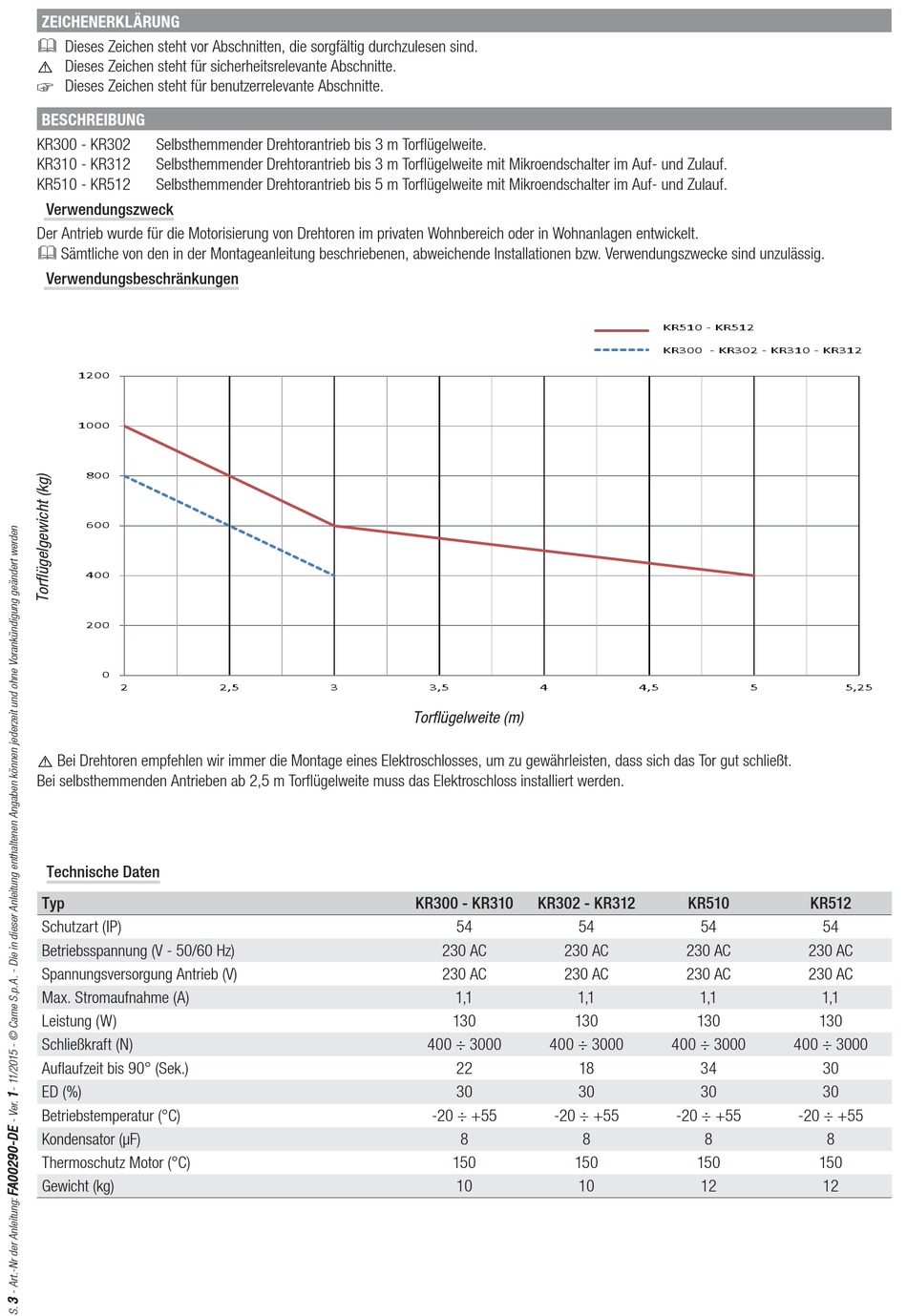

CAME KR series Montageanleitung Seite 3

ZEICHENERKLÄRUNG
 Dieses Zeichen steht vor Abschnitten, die sorgfältig durchzulesen sind.
Dieses Zeichen steht für sicherheitsrelevante Abschnitte.
☞ Dieses Zeichen steht für benutzerrelevante Abschnitte.
BESCHREIBUNG
KR300 - KR302 Selbsthemmender Drehtorantrieb bis 3 m Torfl ügelweite.
KR310 - KR312 Selbsthemmender Drehtorantrieb bis 3 m Torfl ügelweite mit Mikroendschalter im Auf- und Zulauf.
KR510 - KR512 Selbsthemmender Drehtorantrieb bis 5 m Torfl ügelweite mit Mikroendschalter im Auf- und Zulauf.
Verwendungszweck
Der Antrieb wurde für die Motorisierung von Drehtoren im privaten Wohnbereich oder in Wohnanlagen entwickelt.
 Sämtliche von den in der Montageanleitung beschriebenen, abweichende Installationen bzw. Verwendungszwecke sind unzulässig.
Verwendungsbeschränkungen
1200
1000
800
600
400
200
0
2
Bei Drehtoren empfehlen wir immer die Montage eines Elektroschlosses, um zu gewährleisten, dass sich das Tor gut schließt.
Bei selbsthemmenden Antrieben ab 2,5 m Torfl ügelweite muss das Elektroschloss installiert werden.
Technische Daten
Typ
Schutzart (IP)
Betriebsspannung (V - 50/60 Hz)
Spannungsversorgung Antrieb (V)
Max. Stromaufnahme (A)
Leistung (W)
Schließkraft (N)
Auflaufzeit bis 90° (Sek.)
ED (%)
Betriebstemperatur (°C)
Kondensator (μF)
Thermoschutz Motor (°C)
Gewicht (kg)
2,5 3 3,5 4
Torflügelweite (m)
KR300 - KR310 KR302 - KR312
54 54
230 AC 230 AC
230 AC 230 AC
1,1 1,1
130 130
400 ÷ 3000 400 ÷ 3000
22 18
30 30
-20 ÷ +55 -20 ÷ +55
8 8
150 150
10 10
KR510 - KR512
KR300 - KR302 - KR310 - KR312
4,5 5
KR510 KR512
54
230 AC 230 AC
230 AC 230 AC
1,1
130
400 ÷ 3000 400 ÷ 3000
34
30
-20 ÷ +55 -20 ÷ +55
8
150
12
5,25
54
1,1
130
30
30
8
150
12
