6.2
Blockschaltbild
t...[min]
2x 12V
Battery
L (+)
PS
N (-)

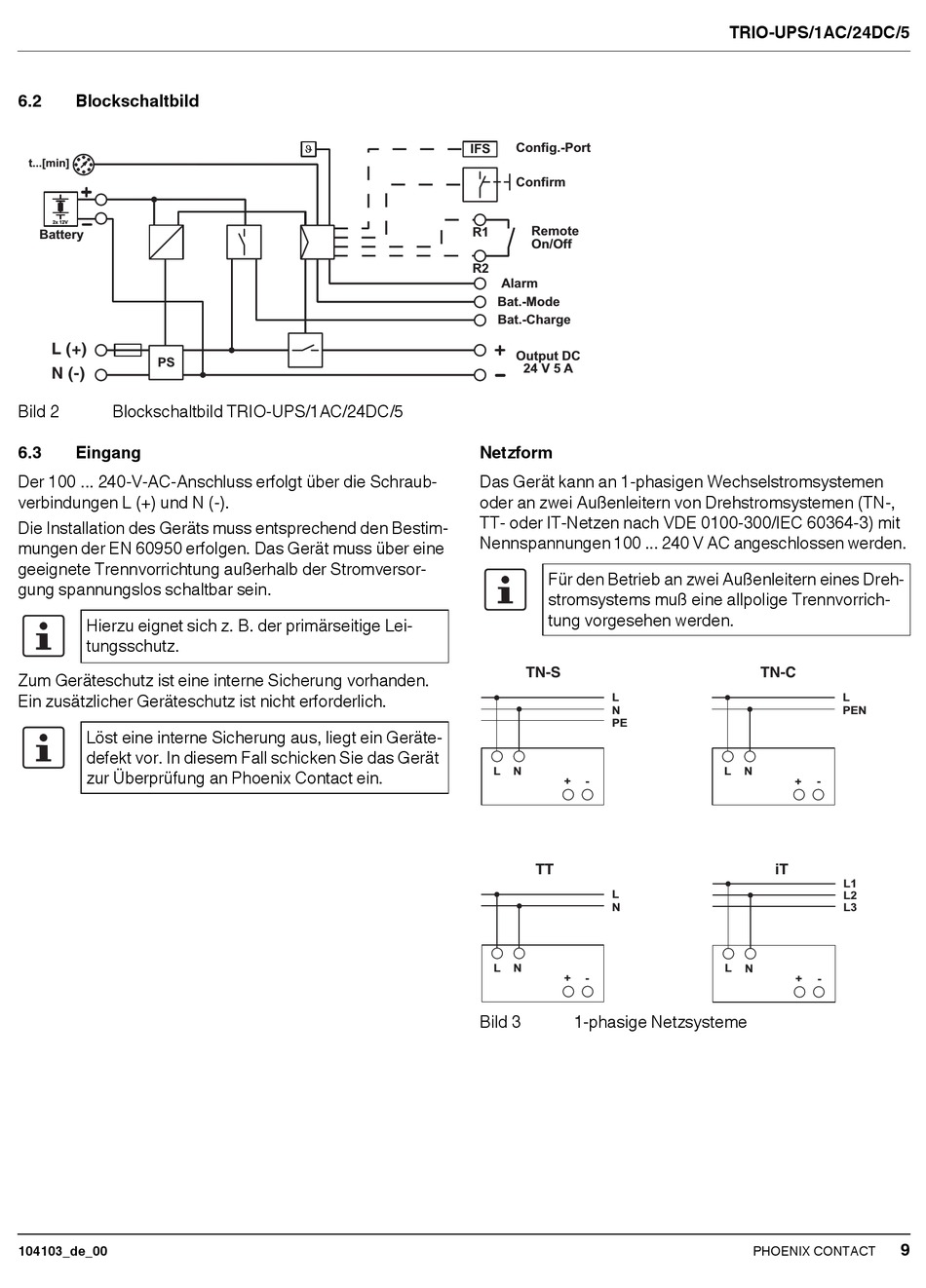

Bild 2
Blockschaltbild TRIO-UPS/1AC/24DC/5
6.3
Eingang
Der 100 ... 240-V-AC-Anschluss erfolgt über die Schraub-
verbindungen L (+) und N (-).
Die Installation des Geräts muss entsprechend den Bestim-
mungen der EN 60950 erfolgen. Das Gerät muss über eine
geeignete Trennvorrichtung außerhalb der Stromversor-
gung spannungslos schaltbar sein.
Hierzu eignet sich z. B. der primärseitige Lei-
tungsschutz.
Zum Geräteschutz ist eine interne Sicherung vorhanden.
Ein zusätzlicher Geräteschutz ist nicht erforderlich.
Löst eine interne Sicherung aus, liegt ein Geräte-
defekt vor. In diesem Fall schicken Sie das Gerät
zur Überprüfung an Phoenix Contact ein.
104103_de_00
J J
IFS
R1
R2
Config.-Port
Confirm
Remote
On/Off
Alarm
Bat.-Mode
Bat.-Charge
Output DC
24 V 5 A
Netzform
Das Gerät kann an 1-phasigen Wechselstromsystemen
oder an zwei Außenleitern von Drehstromsystemen (TN-,
TT- oder IT-Netzen nach VDE 0100-300/IEC 60364-3) mit
Nennspannungen 100 ... 240 V AC angeschlossen werden.
Für den Betrieb an zwei Außenleitern eines Dreh-
stromsystems muß eine allpolige Trennvorrich-
tung vorgesehen werden.
TN-S
L
N
PE
L
N
+
-
TT
L
N
L
N
+
-
Bild 3
1-phasige Netzsysteme
TRIO-UPS/1AC/24DC/5
TN-C
L
PEN
L
N
+
-
iT
L1
L2
L3
L
N
+
-
PHOENIX CONTACT
9
