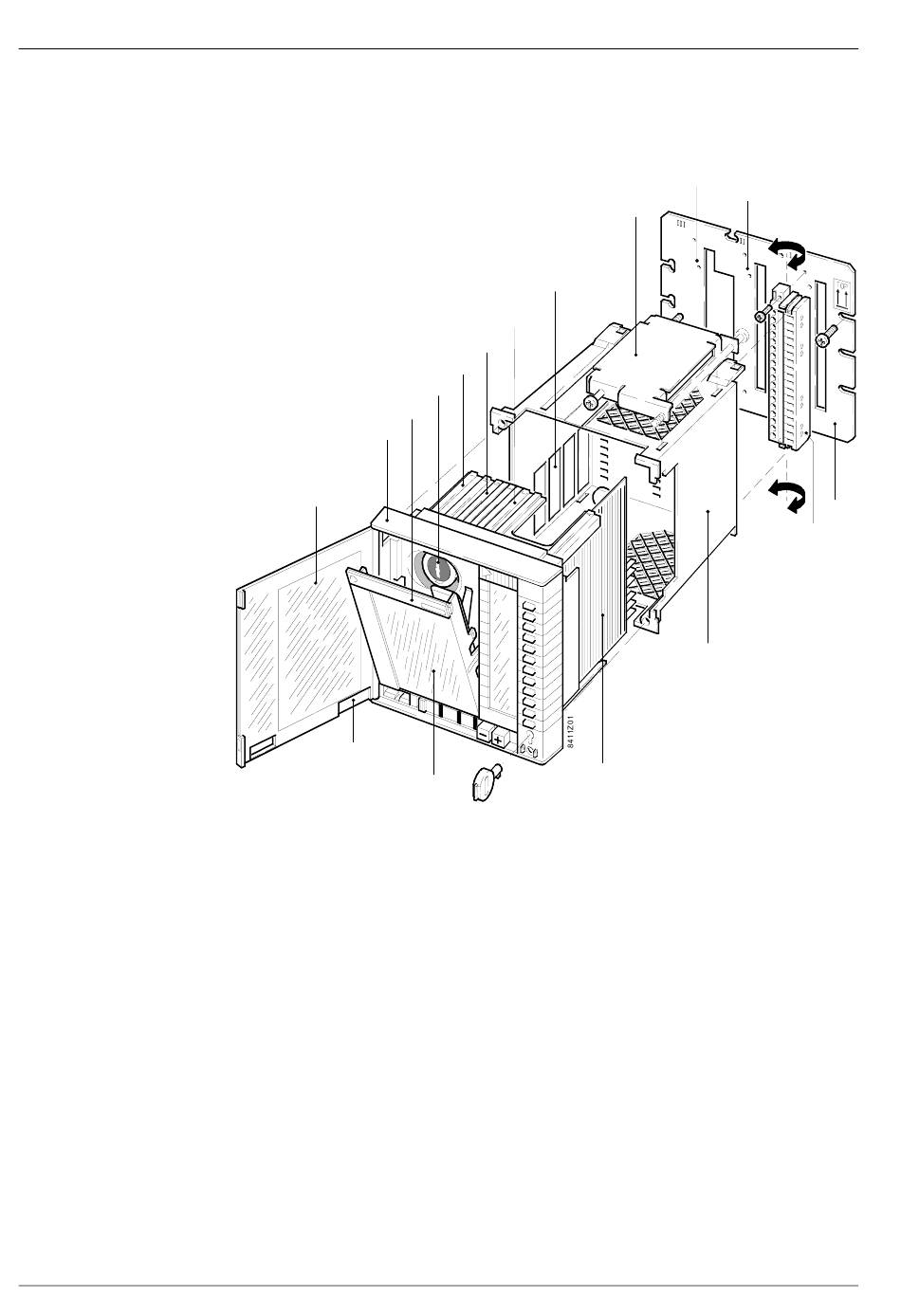

Das nachstehende Bild zeigt den mechanischen Aufbau des Grundgerätes, bestehend
aus Geräteeinsatz, Gehäuse und Klemmenblock, sowie optionaler Grundplatte für die
Wandmontage:
3
1
2
1
Transparenter Frontdeckel mit Schlitzen zur Aufnahme einer Deckelkarte
2
Entfernbarer Einsatz für Tool-Anschluss bei geschlossenem Frontdeckel
3
Geräteeinsatz
4
Kassettenfach, ausgeschwenkt
5
Auswechselbares System-Bezeichnungsschild
6
Batteriefach für Batterie, Typ Mignon 1,5 V
7
Steckplatz "I" für Kommunikationseinschübe COM 1
8
Steckplatz "G" für Programmeinschübe
9
Steckplatz "C" für Kommunikationseinschübe COM 2
10
Speiseeinschub mit P-Bus-Anschluss, Steckplatz "A"
11
Gehäuse
12
Aussparungen für seitliche Stecker am Kommunikationseinschub COM1
13
Befestigungsbügel für Gehäuse, auf Ober- und Unterseite
14
Klemmenblock zum Speiseeinschub, Klemmenplatz I, Schnapphalterungen
(Klemmenblöcke sind bei Frontmontage um 180° umgelegt = Lieferzustand)
15
Klemmenplatz zum Kommunikationseinschub COM 1 (Option)
16
Klemmenplatz zum Kommunikationseinschub COM 2 (Option)
17
Grundplatte PRM1.1W für Wandmontage (separates Zubehör)
