Uso Previsto - Dräger Polytron 7000 Installationshinweis

Sensor remoto, Instrucciones de instalación
El manejo del Dräger Polytron 7000 con el sensor remoto requiere que se conozcan por completo y
respeten estrictamente las Instrucciones de empleo del Dräger Polytron 7000 (N

Uso previsto

Adaptador para sensor remoto Polytron 7000 – 83 17 275:
— Para la instalación externa del sensor en un punto de medición situado a una distancia de
hasta 30 mm del Transmisor Polytron 7000.
Con:
— Cable remoto + conector de 5 m Polytron 7000 – 83 17 270,
— Cable remoto + conector de 15 m Polytron 7000 – 83 17 591,
— Cable remoto + conector de 30 m Polytron 7000 – 83 17 592:
Atención:
La longitud de cable del adaptador remoto puede acortarse por el lado del conector.
No está permitido prolongar el cable o sustituirlo por otro cable distinto!
Si el adaptador remoto y el sensor remoto se utilizan en un transmisor instalado de acuerdo
con la categoría de aparato 3:
Precaución:
Retirar la marca de Categoría 1 del lugar previsto del transmisor. Cuando se ha
utilizado por primera vez tras haber sido instalado según lo descrito en estas
instrucciones, el accesorio no debe ser instalado en áreas de peligro de explosión
de la zona 0 y la zona 1 (Categoría de aparato 1 o 2). ¡Peligro de explosión!
Si el adaptador remoto y el sensor remoto se utilizan en un transmisor instalado en áreas sin
peligro de explosión:
Precaución:
Retirar de la placa de características las marcas de protección contra explosiones.
Cuando se ha utilizado por primera vez tras haber sido instalado según lo descrito
en estas instrucciones, el accesorio no debe ser instalado en áreas de peligro de
explosión. ¡Peligro de explosión!

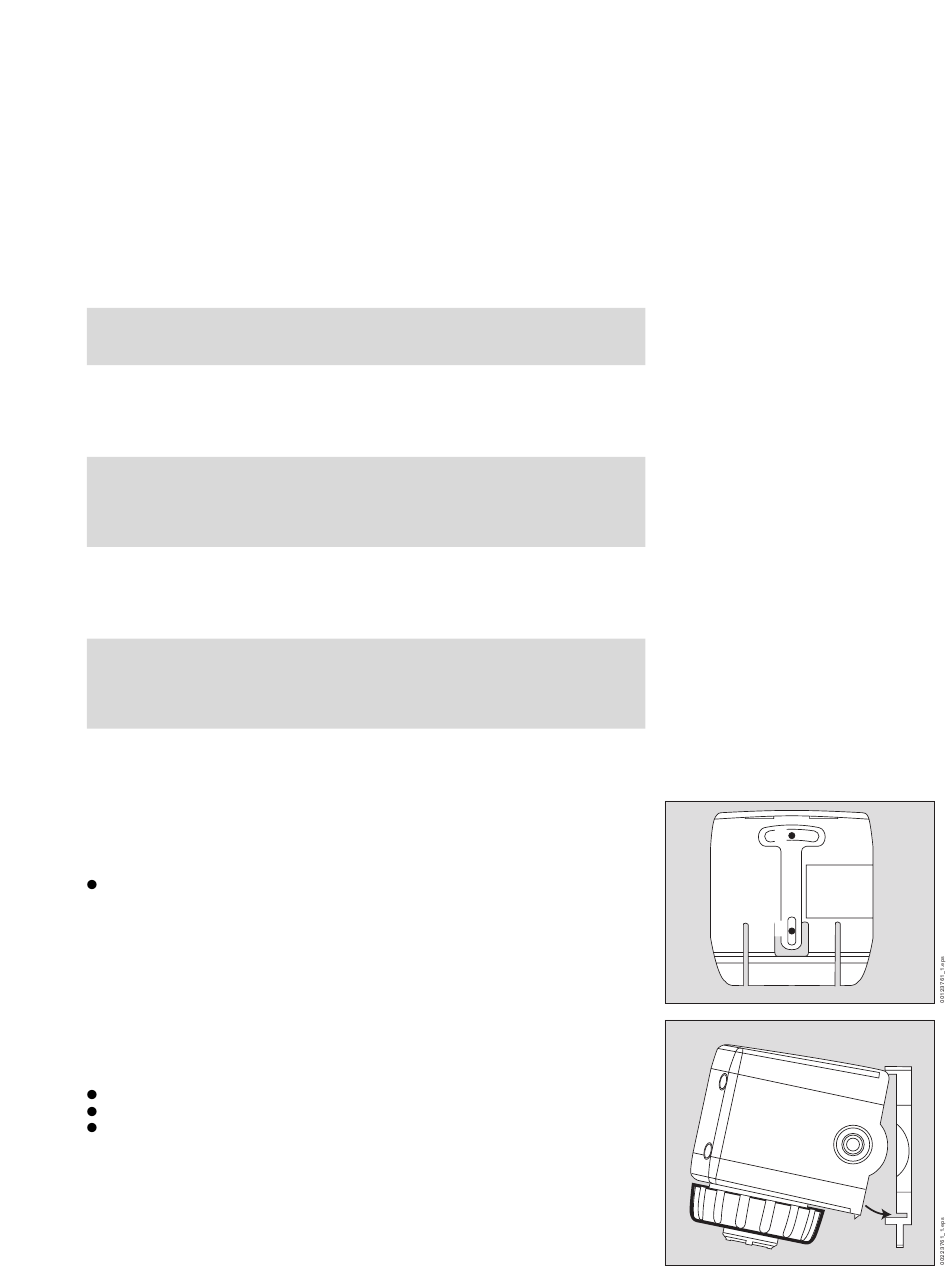

Montaje en la pared
1 Taladrar los orificios de fijación para la placa de montaje (plantilla de taladro: véase la
ilustración gris clara en la página 2). Distancia entre los orificios: 50 ±4 mm.
Atornillar la placa de montaje del sensor remoto en la posición prevista.
2 Colocar la carcasa del sensor remoto sobre la placa de montaje, hasta que se enganche.
Instalación del sensor
3 Destornillar el anillo de bayoneta del transmisor y retirar el disco ciego.
Extraer el sensor del embalaje.
Introducir el sensor en la abertura, con el logotipo de Dräger mirando hacia delante.
Fijar el sensor con el anillo de bayoneta.
o
de pedido 90 23 758)!
