7 Wartung und Pflege
7.6.8 Ventilspiel prüfen
Wartung nach Inspektionsplan, Kapitel 7.7.3
• Das Ventilspiel (59/1) wird mit einer
Blattlehre zwischen dem oberen Teil des
Stößels (59/3) und dem Kipphebelarm
(59/2) am Motor geprüft.
• Das richtige Ventilspiel beträgt für :
Einlassventil = 0,20 mm
Auslassventil = 0,45 mm
Der erste Zylinder befindet sich vorne
an der Lüfterseite des Motors.
• Ventilhaube abbauen
• Die Kurbelwelle in Laufrichtung drehen, bis
die Ventile am 4. Zylinder überschneiden.
• In dieser Stellung das Ventilspiel der
Ventile vom 1. Zylinder prüfen.
Bei Bedarf Ventilspiel einstellen, hierzu:
⇒ Gegenmutter (59/4) lösen
⇒ Einstellschraube (59/5) mit Schrauben-
dreher so regulieren,
Festdrehen der Gegenmutter korrektes
Ventilspiel (59/1) erreicht ist.
• Wenn
die Ventile
überschneiden, das Ventilspiel der Ventile
vom 3. Zylinder prüfen, ggf. einstellen.
• Wenn
die Ventile
überschneiden, das Ventilspiel der Ventile
vom 4. Zylinder prüfen, ggf. einstellen.
• Wenn
die Ventile
überschneiden, das Ventilspiel der Ventile
vom 2. Zylinder prüfen, ggf. einstellen.
• Ventilhaube mit neuer Dichtung anbauen.
68
dass nach
des 2. Zylinders
des 1. Zylinders
des 3. Zylinders

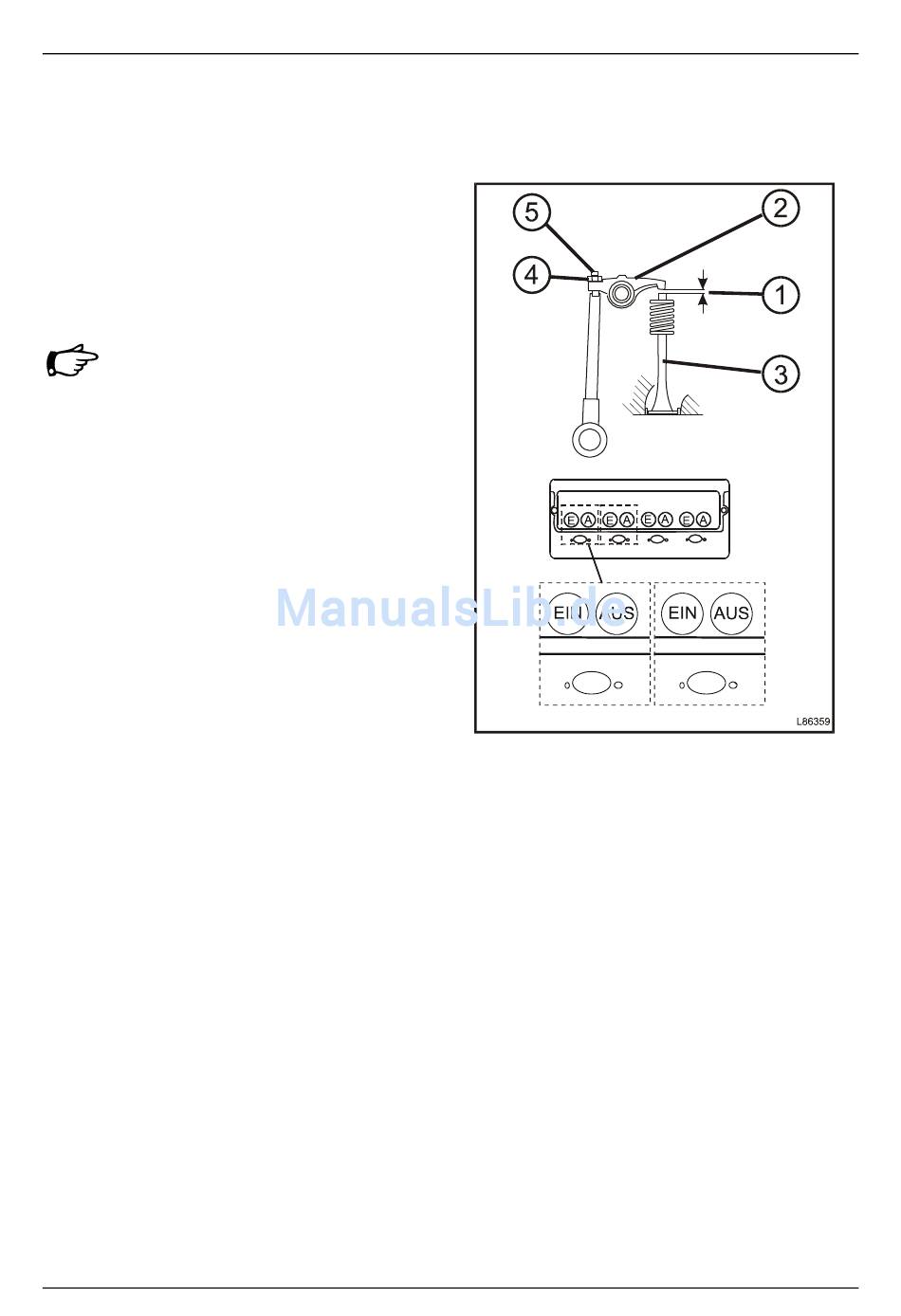

Bild 59-Ventileinstellung
