7.6.5.4 Patronenwechsel
Hauptpatrone
• Drahtspannverschlüsse (37/1) entriegeln
und Gehäuseunterteil (37/4) abnehmen.
• Hauptpatrone (37/2) unter leichten Dreh-
bewegungen abziehen.
• Prüfen, ob Sicherheitspatrone gewechselt
werden muss.
Sicherheitspatrone nur entfernen bei
notwendiger Wartung.
• Wartung auf den dafür vorgesehenen
Markierungsfeldern der Sicherheitspatrone
(37/3) eintragen.
• Neue, bzw. gereinigte Hauptpatrone mit
der offenen Seite zuerst vorsichtig in das
Filtergehäuse
einschieben
korrekten Sitz prüfen.
• Gehäuseunterteil
Staubaustragventils beachten)
• Drahtspannverschlüsse in die Nut des
Flansches am Filtergehäuse ansetzen und
spannen
Sicherheitspatrone
• Hauptpatrone ausbauen.
Das Siegel (54/5) der Sicherheits-
patrone (54/3) nur zum Aus-
wechseln öffnen.
Die Sicherheitspatrone darf nicht
gereinigt und nach Ausbau nicht
wiederverwendet werden.
• Siegel (54/5) der Sicherheitspatrone mit
einem
geeigneten
Schraubendreher) von innen nach außen
Durchstoßen und die beiden Laschen
(54/6) hochziehen.
• Sicherheitspatrone (54/3) an den beiden
Laschen (54/6) greifen und mit leichten
Drehbewegungen
entsorgen.
• Neue Sicherheitspatrone einschieben und
auf korrekten Sitz prüfen.
• Hauptpatrone einbauen.
64
und
aufsetzen
(Lage
des
Werkzeug
(z.B.
herausziehen
und
auf

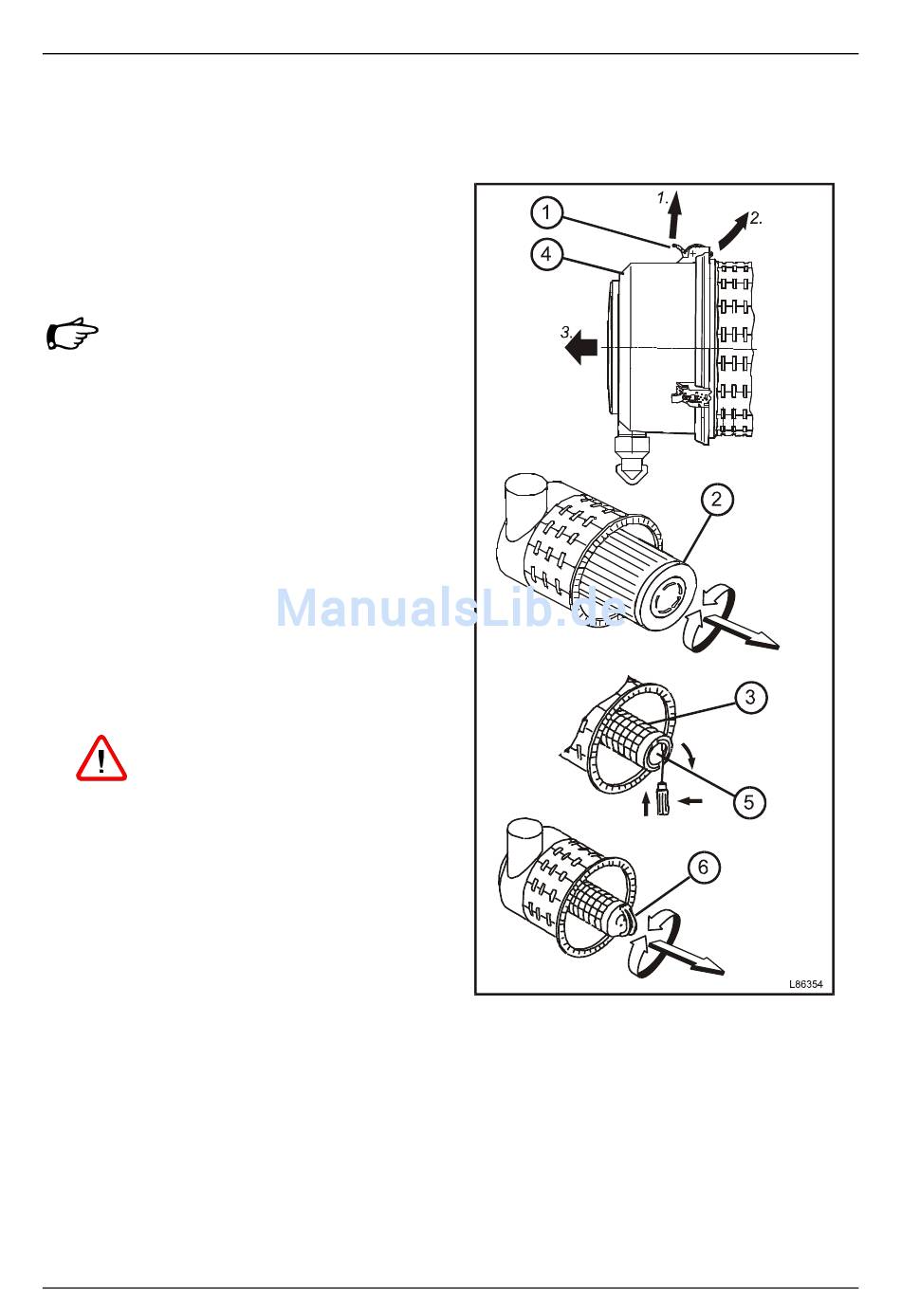

Bild 54-Luftfilter-Patronenwechsel
